PREMASGARD

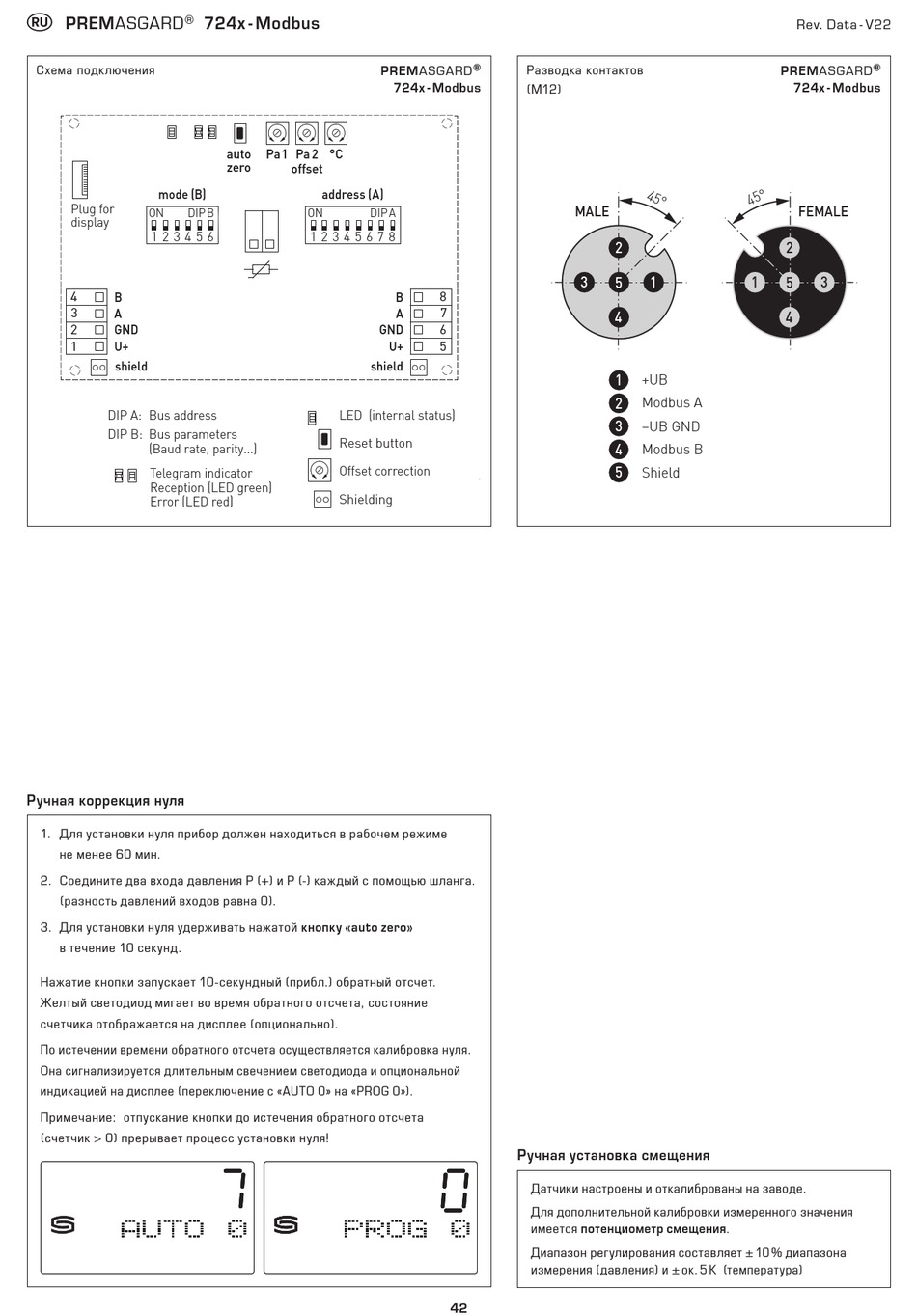

Схема подключения
mode (B)
Plug for
ON DIP B
display
1 2 3 4 5 6
B
4
A
3
GND
2
U+
1
shield
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Ручная коррекция нуля
1. Для установки нуля прибор должен находиться в рабочем режиме
не менее 60 мин.
2. Соедините два входа давления P (+) и P (-) каждый с помощью шланга.
(разность давлений входов равна 0).
3. Для установки нуля удерживать нажатой кнопку «auto zero»
в течение 10 секунд.
Нажатие кнопки запускает 10-секундный (прибл.) обратный отсчет.
Желтый светодиод мигает во время обратного отсчета, состояние
счетчика отображается на дисплее (опционально).
По истечении времени обратного отсчета осуществляется калибровка нуля.
Она сигнализируется длительным свечением светодиода и опциональной
индикацией на дисплее (переключение с «AUTO 0» на «PROG 0»).
Примечание: отпускание кнопки до истечения обратного отсчета
(счетчик > 0) прерывает процесс установки нуля!
724x - Modbus
auto Pa1 Pa 2 °C
zero
offset
address (A)
ON DIP A
1 2 3 4 5 6 7 8
shield
LED (internal status)
Reset button
Offset correction
Shielding
® Разводка контактов
PREMASGARD
724x - Modbus
(M12)
B
8
A
7
GND
6
U+
5
Ручная установка смещения
Датчики настроены и откалиброваны на заводе.
Для дополнительной калибровки измеренного значения
имеется потенциометр смещения.
Диапазон регулирования составляет ± 10 % диапазона
измерения (давления) и ± ок. 5 K (температура)
42
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Rev. Data - V22
®
PREMASGARD
724x - Modbus
FEMALE
2
1 5 3
4
