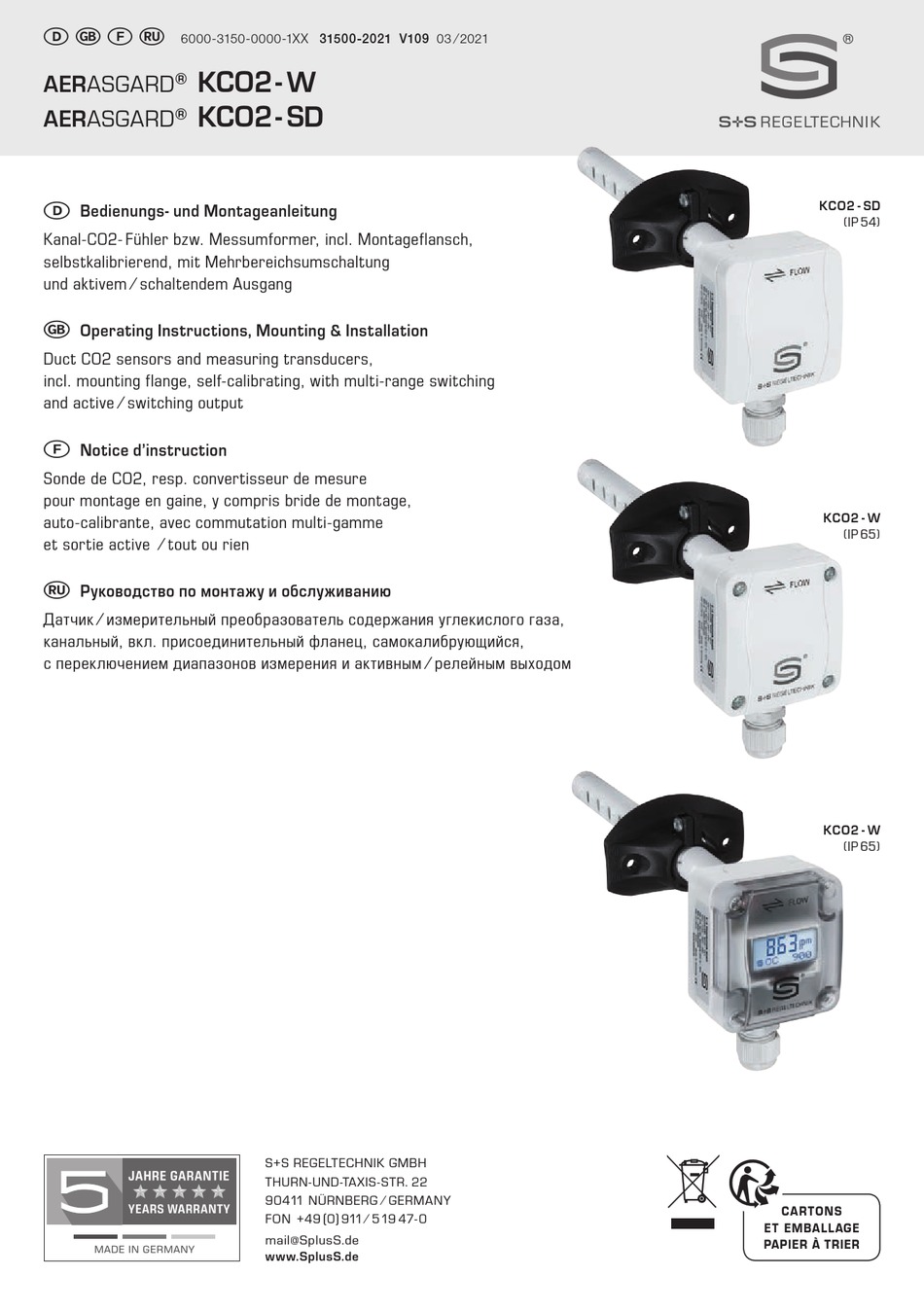

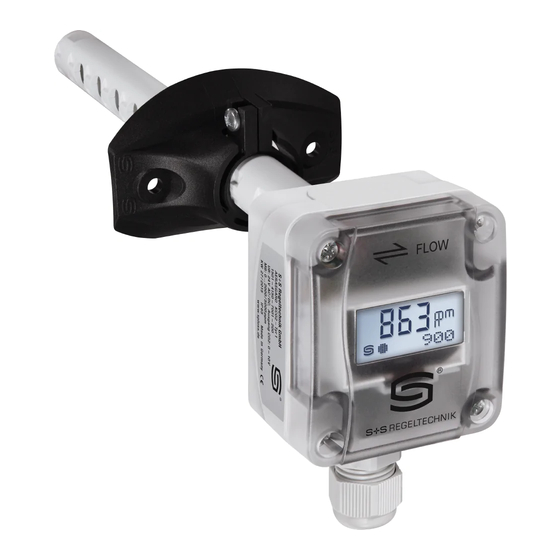

S+S REGELTECHNIK AERASGARD KCO2- W Bedienungs- Und Montageanleitung
Vorschau ausblenden
Andere Handbücher für AERASGARD KCO2- W:
- Bedienungs- und montageanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r
6000-3150-0000-1XX 31500-2021 V109 03 ⁄ 2021
KCO2 - W
®
AERASGARD
KCO2 - SD
AERASGARD
®
D
Bedienungs- und Montageanleitung
Kanal-CO2- Fühler bzw. Messumformer, incl. Montageflansch,
selbstkalibrierend, mit Mehrbereichsumschaltung
und aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Duct CO2 sensors and measuring transducers,
incl. mounting flange, self-calibrating, with multi-range switching
and active ⁄ switching output
F
Notice d'instruction
Sonde de CO2, resp. convertisseur de mesure
pour montage en gaine, y compris bride de montage,
auto-calibrante, avec commutation multi-gamme
et sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Датчик ⁄ измерительный преобразователь содержания углекислого газа,
канальный, вкл. присоединительный фланец, самокалибрующийся,
с переключением диапазонов измерения и активным ⁄ релейным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
KCO2 - SD
(IP 54)
KCO2 - W
(IP 65)
KCO2 - W
(IP 65)
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK AERASGARD KCO2- W
Inhaltszusammenfassung für S+S REGELTECHNIK AERASGARD KCO2- W
- Seite 1 канальный, вкл. присоединительный фланец, самокалибрующийся, с переключением диапазонов измерения и активным ⁄ релейным выходом KCO2 - W (IP 65) S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G F r KCO2 - W ® AERASGARD KCO2 - SD AERASGARD ® Maßzeichnung KCO2 - W Dimensional drawing KCO2 - SD Plan coté Габаритный чертеж M16x1.5 ø32.3 M12-Steckverbinder (optional auf Anfrage) M12 connector (optional on request) connecteur M12 (en option et sur demande) разъем...
-
Seite 3: Technische Daten
® AERASGARD KCO2 - SD / KCO2 -W Rev. 2021 - V40 Patentiertes Qualitätsprodukt (Patent-Nr. DE 10 2014 010 719.1) Wartungsfreier Kanalfühler AERASGARD ® KCO2-SD mit aktivem Ausgang, auto matischer Kalibrierung (fest eingestellt), im kompakten Kunststoff- gehäuse mit Schnappdeckel, zur Ermittlung des CO2-Gehalts der Luft (0…2000 ppm / 0...5000 ppm). Der Messumformer wandelt die Messgrößen in ein Normsignal von 0 -10 V. - Seite 4 Montage und Inbetriebnahme Rev. 2021 - V40 ACHTUNG ! Die minimale CO2 - Konzentration von Außenluft beträgt in begrünten, industrie armen Gegenden ca. 350 ppm (Ausgangs spannung = 1,75 V bei MB = 0...2000 ppm bzw. 0,7 V bei MB = 0...5000 ppm). Der Gas austausch im Sensorelement erfolgt durch Diffusion. Je nach Konzentrationsänderung und Strömungs geschwindigkeit der Luft in Sensor umgebung kann die Reaktion des Gerätes auf die Konzentrationsänderung verzögert auftreten.
-
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in nicht kondensierender Luft ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Der Spannungsausgang ist kurzschlussfest. – Dass Anlegen einer Überspannung zerstört das Gerät. – Bei Verunreinigungen empfehlen wir eine werksseitige Reinigung und Neukalibrierung. –... -
Seite 6: Technical Data
® AERASGARD KCO2 - SD / KCO2 -W Rev. 2021 - V40 Patented quality product (patent no. DE 10 2014 010 719.1) ® Maintenance-free duct sensor AERASGARD KCO2-SD with active output, automatic calibration (fixed), in a compact plastic enclosure with snap- on lid, for determining the CO2 content of the air (0…2000 ppm/0...5000 ppm). -
Seite 7: Installation And Commissioning
Installation and Commissioning Rev. 2021 - V40 ATTENTION! The minimum CO2 concentration of outdoor air amounts to approx. 350 ppm (output voltage = 1.75 V at MR = 0...2000 ppm or 0.7 V at MR = 0...5000 ppm) in leafy, hardly industrialised areas. Gas inter-exchange in the sensor element happens by diffusion. Depending on changes in the concentration and flow velocity of the air surrounding the sensor, the reaction of the device to changes in CO2 concentration may appear with a delay. - Seite 8 General notes – This device may only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – The voltage output is short-circuit proof. – Applying overvoltage will destroy the device. – In case of pollution, we recommend cleaning and recalibration in the factory. –...
-
Seite 9: Caractéristiques Techniques
® AERASGARD KCO2 - SD / KCO2 -W Rev. 2021 - V40 Produit de qualité breveté (n° de brevet DE 10 2014 010 719.1) ® Sonde de mesure pour montage en gaine AERASGARD KCO2-SD sans entretien avec sortie active, calibrage automatique (réglage fixe), dans un boîtier plastique compact avec couvercle emboîté, pour déterminer la teneur en CO2 dans l’air (0 à... -
Seite 10: Montage Et Mise En Service
Montage et mise en service Rev. 2021 - V40 ATTENTION ! La teneur minimale en CO2 de l'air extérieur dans des régions vertes à faible degré d'industrialisation est de l'ordre 350 ppm (tension de sortie = 1,75 V à MB = 0...2000 ppm, resp. 0,7 V à MB = 0...5000 ppm). L'échange de gazdans l'élément capteur s'effectue par diffusion. En fonction de la variation de la concentration et de la vitesse d'écoulement de l'air dans l'environnement du capteur, la réaction de l'appareil à... - Seite 11 Généralités – Cet appareil ne doit être utilisé que dans un air sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – La sortie en tension est isolée de la masse. – L’application d’une surtension causera la destruction de l’appareil. –...
-
Seite 12: Технические Данные
® AERASGARD KCO2 - SD / KCO2 -W Rev. 2021 - V40 Запатентованный высококачественный прибор (патент № DE 10 2014 010 719.1) Не нуждающийся в техническом обслуживании канальный датчик AERASGARD ® KCO2-SD с активным выходом, автоматической калибровкой (фиксированная настройка), в компактном пластиковом корпусе с защелкивающейся крышкой. Служит для измерения содержания углекислого газа... -
Seite 13: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Rev. 2021 - V40 ВНИМАНИЕ! Минимальная концентрация CO2 в наружном воздухе в озелененных районах с малым количеством промышленных объектов составляет прибл. 350 млн (выходное напряжение = 1,75 В при диапазоне измерения 0...2000 млн или 0,7 В при диапазоне измерения 0...5000 млн ). - Seite 14 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – Выход напряжения защищен от короткого замыкания. – Приложение завышенного напряжения к выходу напряжения выводит прибор из строя. –...
- Seite 15 D G F r KCO2 - SD AERASGARD ® KCO2 - SD - U KCO2 - SD - U Schaltbild Connecting diagram Schéma de raccordement Схема подключения Zero Zero CO ² CO ² 1 2 3 1 2 3 KCO2 -SD - U KCO2 -SD - U Anschlussbild Schematic diagram...
- Seite 16 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
