PREMASGARD

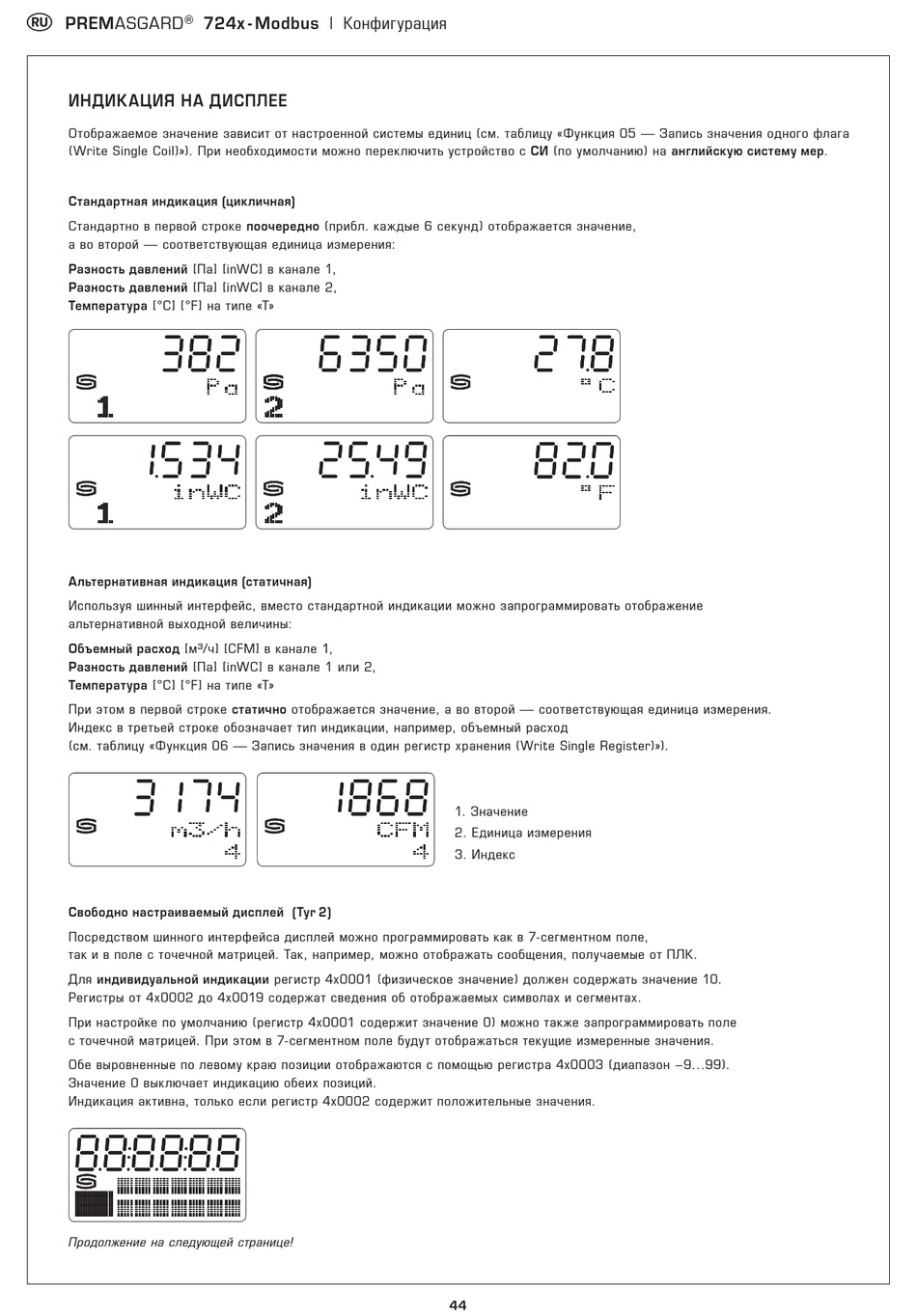

ИНДИКАЦИЯ НА ДИСПЛЕЕ
Отображаемое значение зависит от настроенной системы единиц (см. таблицу «Функция 05 — Запись значения одного флага
(Write Single Coil)»). При необходимости можно переключить устройство с СИ (по умолчанию) на английскую систему мер.
Стандартная индикация (цикличная)
Стандартно в первой строке поочередно (прибл. каждые 6 секунд) отображается значение,
а во второй — соответствующая единица измерения:
Разность давлений [Па] [inWC] в канале 1,
Разность давлений [Па] [inWC] в канале 2,
Температура [°C] [°F] на типе «T»
Альтернативная индикация (статичная)
Используя шинный интерфейс, вместо стандартной индикации можно запрограммировать отображение
альтернативной выходной величины:
Объемный расход [м³/ч] [CFM] в канале 1,
Разность давлений [Па] [inWC] в канале 1 или 2,
Температура [°C] [°F] на типе «T»
При этом в первой строке статично отображается значение, а во второй — соответствующая единица измерения.
Индекс в третьей строке обозначает тип индикации, например, объемный расход
(см. таблицу «Функция 06 — Запись значения в один регистр хранения (Write Single Register)»).
Свободно настраиваемый дисплей (Tyr 2)
Посредством шинного интерфейса дисплей можно программировать как в 7-сегментном поле,
так и в поле с точечной матрицей. Так, например, можно отображать сообщения, получаемые от ПЛК.
Для индивидуальной индикации регистр 4x0001 (физическое значение) должен содержать значение 10.
Регистры от 4х0002 до 4х0019 содержат сведения об отображаемых символах и сегментах.
При настройке по умолчанию (регистр 4x0001 содержит значение 0) можно также запрограммировать поле
с точечной матрицей. При этом в 7-сегментном поле будут отображаться текущие измеренные значения.
Обе выровненные по левому краю позиции отображаются с помощью регистра 4x0003 (диапазон −9...99).
Значение 0 выключает индикацию обеих позиций.
Индикация активна, только если регистр 4x0002 содержит положительные значения.
Продолжение на следующей странице!
724x - Modbus | Конфигурация
1. Значение
2. Единица измерения
3. Индекс
