PREMASGARD

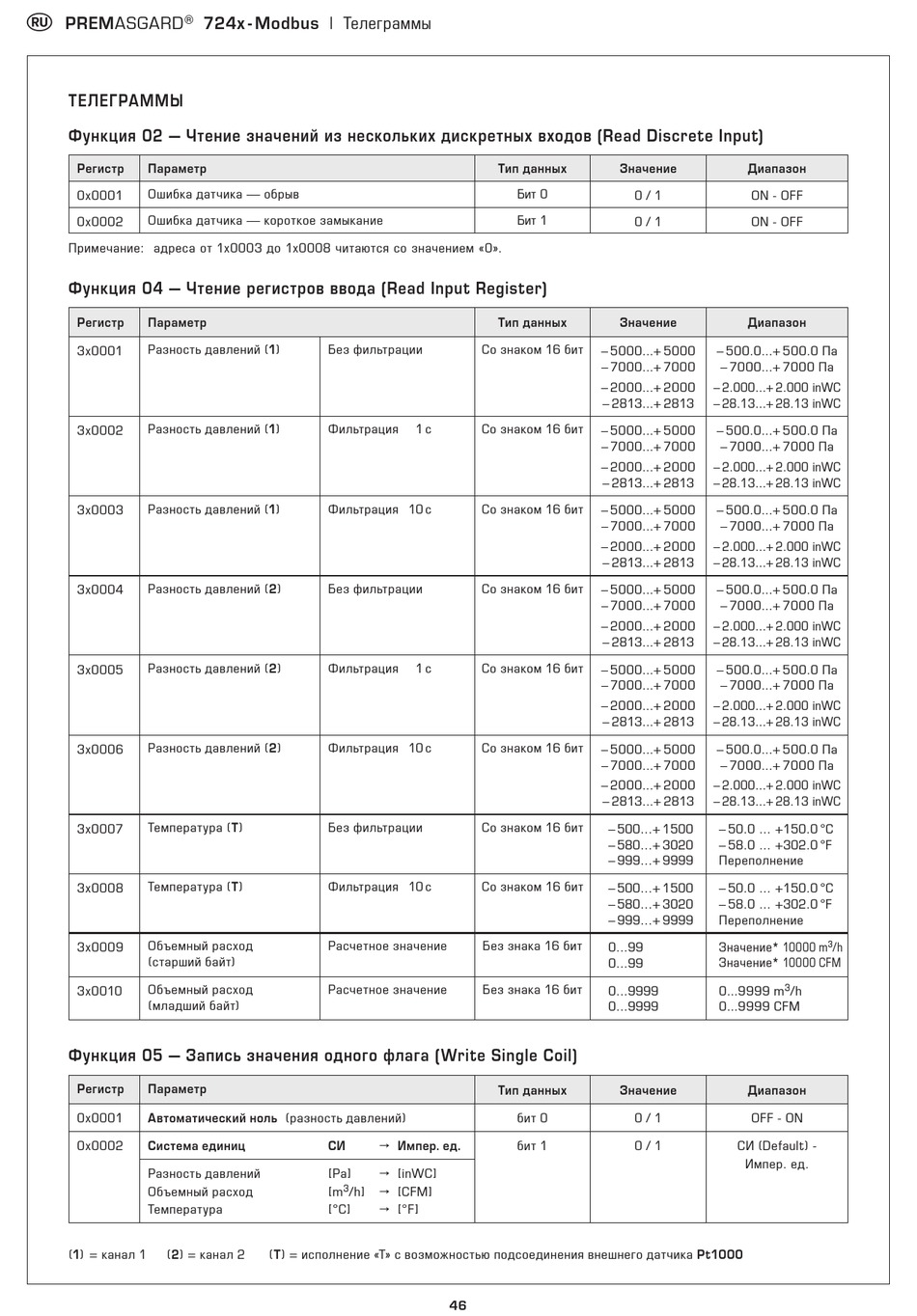

ТЕЛЕГРАММЫ
Функция 02 — Чтение значений из нескольких дискретных входов (Read Discrete Input)
Регистр Параметр
Ошибка датчика — обрыв
0x0001
Ошибка датчика — короткое замыкание
0x0002
Примечание: адреса от 1x0003 до 1x0008 читаются со значением «0».
Функция 04 — Чтение регистров ввода (Read Input Register)
Регистр Параметр
Разность давлений (1)
3x0001
Разность давлений (1)
3x0002
Разность давлений (1)
3x0003
Разность давлений (2)
3x0004
Разность давлений (2)
3x0005
Разность давлений (2)
3x0006
Температура (T)
3x0007
Температура (T)
3x0008
Объемный расход
3x0009
(старший байт)
Объемный расход
3x0010
(младший байт)
Функция 05 — Запись значения одного флага (Write Single Coil)
Регистр Параметр
0x0001 Автоматический ноль (разность давлений)
0x0002 Система единиц
Разность давлений
Объемный расход
Температура
(1) = канал 1 (2) = канал 2
724x - Modbus | Телеграммы
Без фильтрации
Фильтрация
Фильтрация 10 с
Без фильтрации
Фильтрация
Фильтрация 10 с
Без фильтрации
Фильтрация 10 с
Расчетное значение
Расчетное значение
СИ
[Pa]
[m 3 /h]
[°C]
(T) = исполнение «T» с возможностью подсоединения внешнего датчика Pt1000
Тип данных
Бит 0
Бит 1
Тип данных
Со знаком 16 бит
1 с Со знаком 16 бит
Со знаком 16 бит
Со знаком 16 бит
1 с Со знаком 16 бит
Со знаком 16 бит
Со знаком 16 бит
Со знаком 16 бит
Без знака 16 бит
Без знака 16 бит
Тип данных
бит 0
→ Импер. ед. бит 1
→ [inWC]
→ [CFM]
→ [°F]
46
Значение Диапазон
0 / 1 ON - OFF
0 / 1 ON - OFF
Значение Диапазон
– 5000...+ 5000 – 500.0...+ 500.0 Па
– 7000...+ 7000 – 7000...+ 7000 Па
– 2000...+ 2000 – 2.000...+ 2.000 inWC
– 2813...+ 2813 – 28.13...+ 28.13 inWC
– 5000...+ 5000 – 500.0...+ 500.0 Па
– 7000...+ 7000 – 7000...+ 7000 Па
– 2000...+ 2000 – 2.000...+ 2.000 inWC
– 2813...+ 2813 – 28.13...+ 28.13 inWC
– 5000...+ 5000 – 500.0...+ 500.0 Па
– 7000...+ 7000 – 7000...+ 7000 Па
– 2000...+ 2000 – 2.000...+ 2.000 inWC
– 2813...+ 2813 – 28.13...+ 28.13 inWC
– 5000...+ 5000 – 500.0...+ 500.0 Па
– 7000...+ 7000 – 7000...+ 7000 Па
– 2000...+ 2000 – 2.000...+ 2.000 inWC
– 2813...+ 2813 – 28.13...+ 28.13 inWC
– 5000...+ 5000 – 500.0...+ 500.0 Па
– 7000...+ 7000 – 7000...+ 7000 Па
– 2000...+ 2000 – 2.000...+ 2.000 inWC
– 2813...+ 2813 – 28.13...+ 28.13 inWC
– 5000...+ 5000 – 500.0...+ 500.0 Па
– 7000...+ 7000 – 7000...+ 7000 Па
– 2000...+ 2000 – 2.000...+ 2.000 inWC
– 2813...+ 2813 – 28.13...+ 28.13 inWC
– 500...+ 1500 – 50.0 ... +150.0 °C
– 580...+ 3020 – 58.0 ... +302.0 °F
– 999...+ 9999 Переполнение
– 500...+ 1500 – 50.0 ... +150.0 °C
– 580...+ 3020 – 58.0 ... +302.0 °F
– 999...+ 9999 Переполнение
0...99 Значение* 10000 m
0...99 Значение* 10000 CFM
0...9999 0...9999 m
0...9999 0...9999 CFM
Значение Диапазон
0 / 1 OFF - ON
0 / 1 СИ (Default) -
Импер. ед.
3
/h
3
/h
