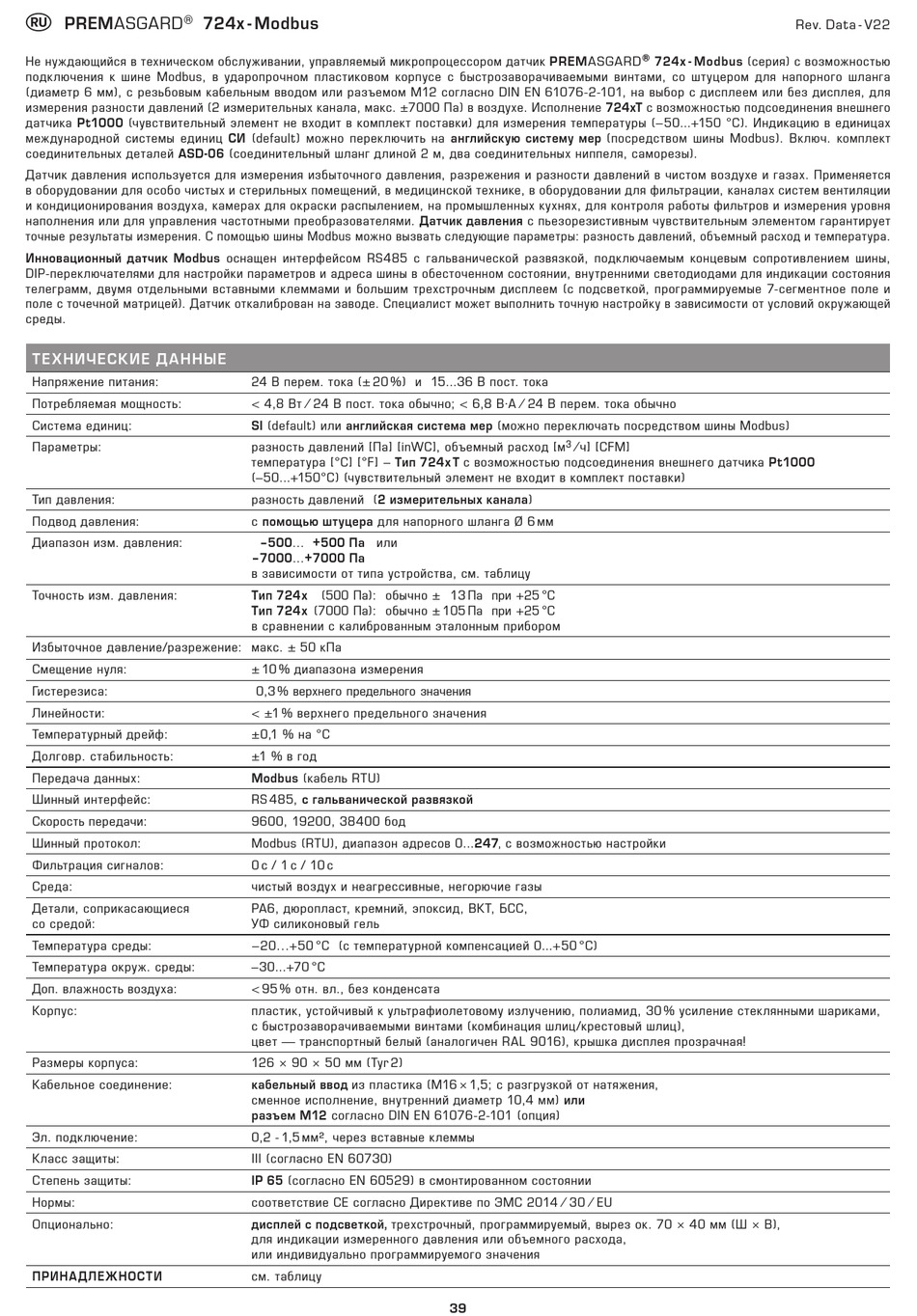

S+S REGELTECHNIK PREMASGARD 724 Modbus Serie Bedienungs- Und Montageanleitung Seite 39

r
®
PREMASGARD
Не нуждающийся в техническом обслуживании, управляемый микропроцессором датчик PREMASGARD
подключения к шине Modbus, в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, со штуцером для напорного шланга
(диаметр 6 мм), с резьбовым кабельным вводом или разъемом M12 согласно DIN EN 61076-2-101, на выбор с дисплеем или без дисплея, для
измерения разности давлений (2 измерительных канала, макс. ±7000 Па) в воздухе. Исполнение 724xT с возможностью подсоединения внешнего
датчика Pt1000 (чувствительный элемент не входит в комплект поставки) для измерения температуры (−50...+150 °C). Индикацию в единицах
международной системы единиц СИ (default) можно переключить на английскую систему мер (посредством шины Modbus). Включ. комплект
соединительных деталей ASD-06 (соединительный шланг длиной 2 м, два соединительных ниппеля, саморезы).
Датчик давления используется для измерения избыточного давления, разрежения и разности давлений в чистом воздухе и газах. Применяется
в оборудовании для особо чистых и стерильных помещений, в медицинской технике, в оборудовании для фильтрации, каналах систем вентиляции
и кондиционирования воздуха, камерах для окраски распылением, на промышленных кухнях, для контроля работы фильтров и измерения уровня
наполнения или для управления частотными преобразователями. Датчик давления с пьезорезистивным чувствительным элементом гарантирует
точные результаты измерения. С помощью шины Modbus можно вызвать следующие параметры: разность давлений, объемный расход и температура.
Инновационный датчик Modbus оснащен интерфейсом RS485 с гальванической развязкой, подключаемым концевым сопротивлением шины,
DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии, внутренними светодиодами для индикации состояния
телеграмм, двумя отдельными вставными клеммами и большим трехстрочным дисплеем (с подсветкой, программируемые 7-сегментное поле и
поле с точечной матрицей). Датчик откалиброван на заводе. Специалист может выполнить точную настройку в зависимости от условий окружающей
среды.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Напряжение питания:
Потребляемая мощность:
Система единиц:
Параметры:
Тип давления:
Подвод давления:
Диапазон изм. давления:
Точность изм. давления:
Избыточное давление/разрежение: макс. ± 50 кПа
Смещение нуля:
Гистерезиса:
Линейности:
Температурный дрейф:
Долговр. стабильность:
Передача данных:
Шинный интерфейс:
Скорость передачи:
Шинный протокол:
Фильтрация сигналов:
Среда:
Детали, соприкасающиеся
со средой:
Температура среды:
Температура окруж. среды:
Доп. влажность воздуха:
Корпус:
Размеры корпуса:
Кабельное соединение:
Эл. подключение:
Класс защиты:
Степень защиты:
Нормы:
Опционально:
ПРИНА Д ЛЕЖНОСТИ
724x - Modbus
24 B перем. тока (± 20 %) и 15...36 В пост. тока
< 4,8 Вт ⁄ 24 В пост. тока обычно; < 6,8 В·А ⁄ 24 В перем. тока обычно
SI (default) или английская система мер (можно переключать посредством шины Modbus)
разность давлений [Па] [inWC], объемный расход [м
температура [°C] [°F] – Тип 724x T с возможностью подсоединения внешнего датчика Pt1000
(–50...+150°C) (чувствительный элемент не входит в комплект поставки)
разность давлений (2 измерительных канала)
с помощью штуцера для напорного шланга Ø 6 мм
–500... +500 Па или
–7000...+7000 Па
в зависимости от типа устройства, см. таблицу
Тип 724x (500 Па): обычно ± 13 Па при +25 °C
Тип 724x (7000 Па): обычно ± 105 Па при +25 °C
в сравнении с калиброванным эталонным прибором
± 10 % диапазона измерения
0,3 % верхнего предельного значения
< ±1 % верхнего предельного значения
±0,1 % на °C
±1 % в год
Modbus (кабель RTU)
RS 485, с гальванической развязкой
9600, 19200, 38400 бод
Modbus (RTU), диапазон адресов 0...247, с возможностью настройки
0 c / 1 c / 10 c
чистый воздух и неагрессивные, негорючие газы
PA6, дюропласт, кремний, эпоксид, ВКТ, БСС,
УФ силиконовый гель
−20...+50 °C (с температурной компенсацией 0...+50 °C)
–30...+70 °C
< 95 % отн. вл., без конденсата
пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками,
с быстрозаворачиваемыми винтами (комбинация шлиц /крестовый шлиц),
цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная!
126 × 90 × 50 мм (Tyr 2)
кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения,
сменное исполнение, внутренний диаметр 10,4 мм) или
разъем M12 согласно DIN EN 61076-2-101 (опция)
0,2 - 1,5 мм², через вставные клеммы
III (согласно EN 60730)
IP 65 (согласно EN 60529) в смонтированном состоянии
соответствие CE согласно Директиве по ЭМС 2014 ⁄ 30 ⁄ EU
дисплей с подсветкой, трехстрочный, программируемый, вырез ок. 70 × 40 мм (Ш × В),
для индикации измеренного давления или объемного расхода,
или индивидуально программируемого значения
см. таблицу
3
⁄ ч] [CFM]
39
