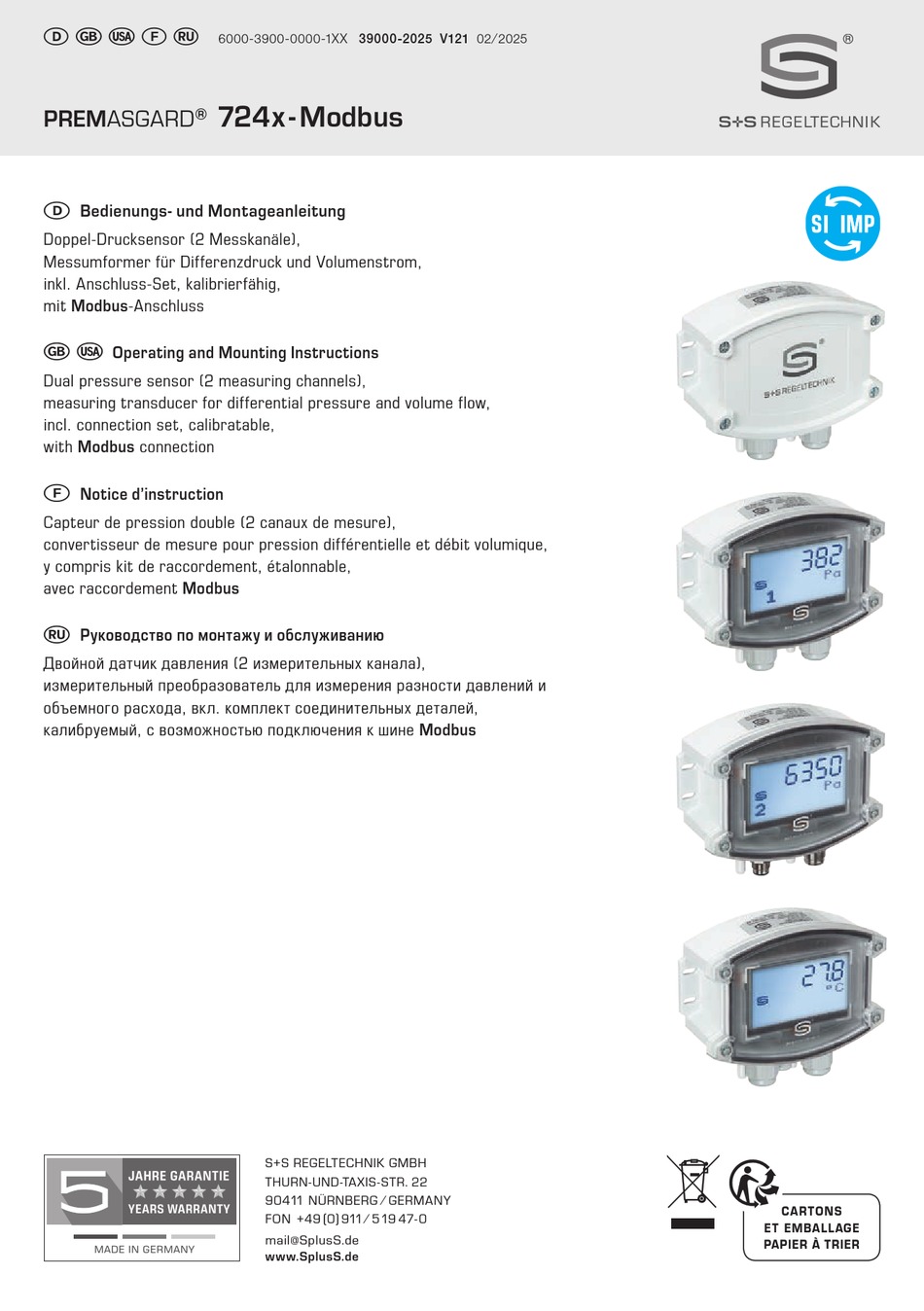

S+S REGELTECHNIK PREMASGARD 724 Modbus Serie Bedienungs- Und Montageanleitung
Doppel-drucksensor (2 messkanäle), messumformer für differenzdruck und volumenstrom, inkl. anschluss-set, kalibrierfähig, mit modbus-anschluss
Vorschau ausblenden
Andere Handbücher für PREMASGARD 724 Modbus Serie:
- Bedienungs- und montageanleitung (48 Seiten)
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G U F r
724x - Modbus
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Doppel-Drucksensor (2 Messkanäle),
Messumformer für Differenzdruck und Volumenstrom,
inkl. Anschluss-Set, kalibrierfähig,
mit Modbus-Anschluss
G U
Operating and Mounting Instructions
Dual pressure sensor (2 measuring channels),
measuring transducer for differential pressure and volume flow,
incl. connection set, calibratable,
with Modbus connection
F
Notice d'instruction
Capteur de pression double (2 canaux de mesure),
convertisseur de mesure pour pression différentielle et débit volumique,
y compris kit de raccordement, étalonnable,
avec raccordement Modbus
r
Руководство по монтажу и обслуживанию
Двойной датчик давления (2 измерительных канала),
измерительный преобразователь для измерения разности давлений и
объемного расхода, вкл. комплект соединительных деталей,
калибруемый, с возможностью подключения к шине Modbus
6000-3900-0000-1XX 39000-2025 V121 02 ⁄ 2025
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK PREMASGARD 724 Modbus Serie
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD 724 Modbus Serie
- Seite 1 Двойной датчик давления (2 измерительных канала), измерительный преобразователь для измерения разности давлений и объемного расхода, вкл. комплект соединительных деталей, калибруемый, с возможностью подключения к шине Modbus S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G U F r 724x - Modbus PREMASGARD ® ® PREMASGARD Maßzeichnung Dimensional drawing 724x - Modbus Plan coté Габаритный чертеж [mm] M16x1.5 M16x1.5 Maßzeichnung PREMASGARD ® Dimensional drawing 724xT - Modbus Plan coté Габаритный чертеж [mm] M16x1.5...
- Seite 3 ® PREMASGARD 724x - Modbus Rev. Data - V22 Wartungsfreier mikroprozessorgesteuerter PREMASGARD ® 724x - Modbus (Serie) mit Modbus-Anschluss, im schlag festen Kunststoff gehäuse mit Schnellverschlussschrauben, Anschluss-Stutzen für Druckschlauch (Ø 6 mm), mit Kabelverschraubung oder M12-Steckverbinder nach DIN EN 61076- 2-101, wahl weise mit ⁄...
- Seite 4 ® PREMASGARD 724x - Modbus Rev. Data - V22 Umschaltbares Einheitensystem Messgrößen / Datenpunkte SI (default) → Imperial Messbereiche SI (default) → Imperial Differenzdruck [Pa] → [inWC] Typ 724x – 500...+ 500 Pa → – 2.0...+ 2.0 inWC Volumenstrom ⁄ h] →...
- Seite 5 ® PREMASGARD 724x - Modbus Rev. Data - V22 ® Montageschema PREMASGARD 724x - Modbus ÜBERWACHUNGSARTEN: Die Druckanschlüsse sind am Druckschalter mit P1 (+) höherer Druck und P2 (–) niedrigerer Druck gekennzeichnet. Unterdruck P1 (+) wird nicht angeschlossen, ist luftseitig offen gegen Atmosphäre P2 (–) Anschluss im Kanal Filter P1 (+) Anschluss vor dem Filter...
- Seite 6 ® PREMASGARD 724x - Modbus Rev. Data - V22 Schaltbild ® Stecker belegung ® PREMASGARD PREMASGARD 724x - Modbus 724x - Modbus (M12) auto Pa1 Pa 2 °C zero offset mode (B) address (A) MALE FEMALE Stecker DIP B DIP A Display 1 2 3 4 5 6 1 2 3 4 5 6 7 8...
- Seite 7 ® PREMASGARD 724x - Modbus | Konfiguration BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 Beispiel zeigt 128 + 64 + 1 = 193 als Modbus-Adresse. Die Geräteadresse im Bereich von 1 bis 247 (Binärformat) wird über den DIP-Schalter [A] eingestellt.
- Seite 8 ® PREMASGARD 724x - Modbus | Konfiguration ANZEIGE IM DISPLAY Der Anzeigewert ist abhängig vom eingestellten Einheitensystem (siehe Tabelle „Function 05 Write Single Coil“). Bei Bedarf kann das Geräte von SI (default) auf Imperiale Einheiten umgestellt werden. Standardanzeige (zyklisch) Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit abwechselnd (ca.
- Seite 9 ® PREMASGARD 724x - Modbus | Konfiguration Aufbau Segment-Muster (Register 4x0005) Bit 0 ..Dot A Dot A Dot B Dot DP1 Dot C Dot DP2 Dot D Dot E Bit 1 ..Dot B Bit 2 ..Dot C Bit 3 ..
- Seite 10 ® PREMASGARD 724x - Modbus | Telegramme TELEGRAMME Function 02 Read Discrete Input Register Parameter Data Type Value Range 0x0001 Fühlerfehler – Bruch Bit 0 0 / 1 ON - OFF 0x0002 Fühlerfehler – Kurzschluss Bit 1 0 / 1 ON - OFF Hinweis: Die Adressen 1x0003...1x0008 werden mit dem Wert "0"...
- Seite 11 ® PREMASGARD 724x - Modbus | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0001 physikalischer Anzeigewert * Index im Display Unsigned 16 Bit 0...10 0...10 Standardanzeige (zyklisch): – Default- Differenzdruck (1), einstellung...
- Seite 12 ® PREMASGARD 724x - Modbus | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter Data Type Value Range 4x0023 k-value * Unsigned 16 Bit 1...2000 1...2000 4x0024 Funktionstyp ** Unsigned 8 Bit 1...3 1...3 Hinweis zum k-Faktor * (Register 4x0023) Die Berechnungsbeiwerte für die Volumenstromanzeige werden nicht im permanenten Speicher abgelegt und gehen bei Nullspannung verloren.
- Seite 13 Modbus | Installation Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n Bustopologie mit Abschluss- und Vorspannungswiderständen Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Pull-Up- /...
- Seite 14 Wichtige Hinweise Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro industrie“ (ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“. Außerdem sind folgende Punkte zu beachten: – Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten! –...
- Seite 51 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
