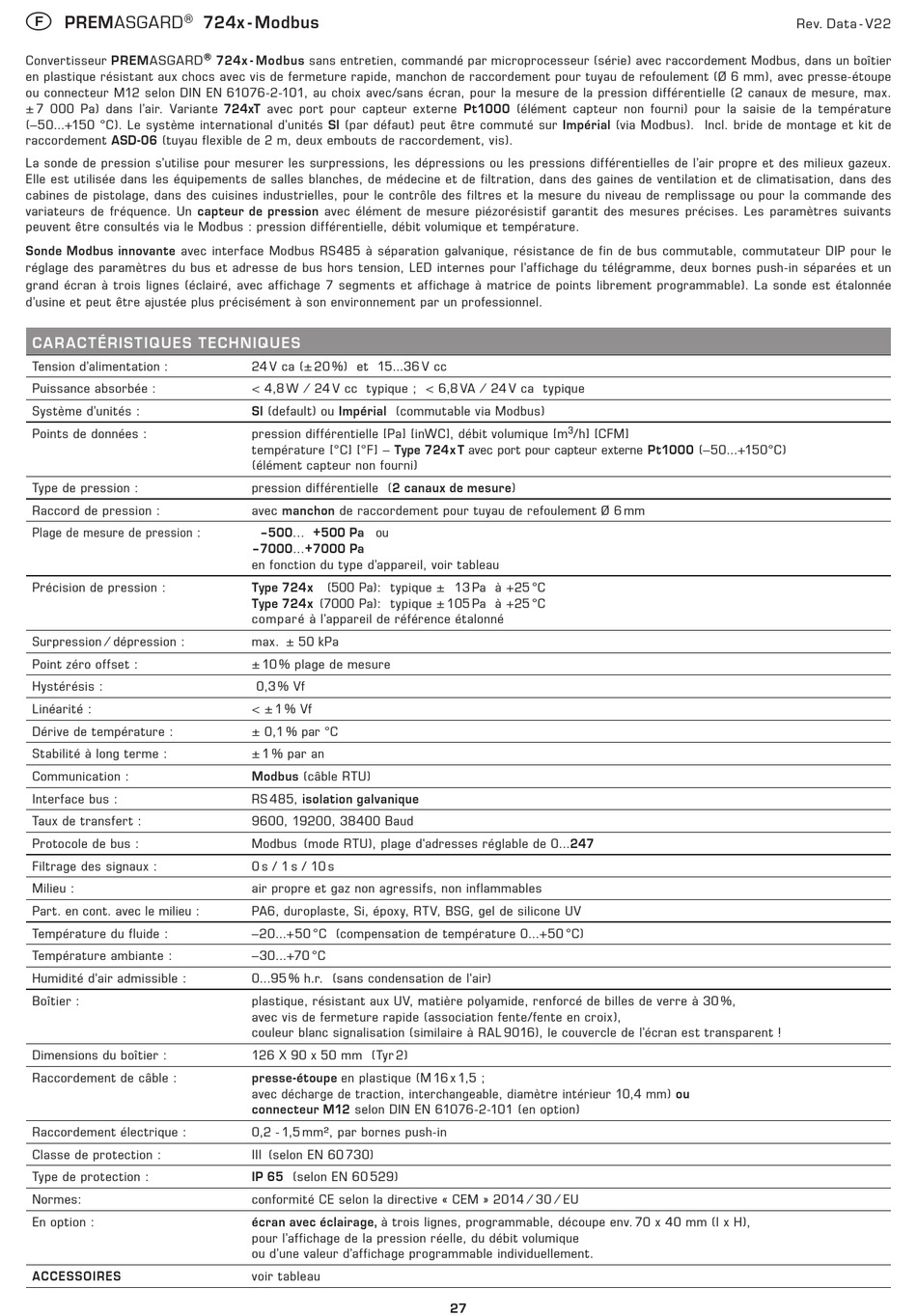

S+S REGELTECHNIK PREMASGARD 724 Modbus Serie Bedienungs- Und Montageanleitung Seite 27

F
®
PREMASGARD
Convertisseur PREMASGARD
en plastique résistant aux chocs avec vis de fermeture rapide, manchon de raccordement pour tuyau de refoulement (Ø 6 mm), avec presse-étoupe
ou connecteur M12 selon DIN EN 61076-2-101, au choix avec/sans écran, pour la mesure de la pression différentielle (2 canaux de mesure, max.
± 7 000 Pa) dans l'air. Variante 724xT avec port pour capteur externe Pt1000 (élément capteur non fourni) pour la saisie de la température
(–50...+150 °C). Le système international d'unités SI (par défaut) peut être commuté sur Impérial (via Modbus). Incl. bride de montage et kit de
raccordement ASD-06 (tuyau flexible de 2 m, deux embouts de raccordement, vis).
La sonde de pression s'utilise pour mesurer les surpressions, les dépressions ou les pressions différentielles de l'air propre et des milieux gazeux.
Elle est utilisée dans les équipements de salles blanches, de médecine et de filtration, dans des gaines de ventilation et de climatisation, dans des
cabines de pistolage, dans des cuisines industrielles, pour le contrôle des filtres et la mesure du niveau de remplissage ou pour la commande des
variateurs de fréquence. Un capteur de pression avec élément de mesure piézorésistif garantit des mesures précises. Les paramètres suivants
peuvent être consultés via le Modbus : pression différentielle, débit volumique et température.
Sonde Modbus innovante avec interface Modbus RS485 à séparation galvanique, résistance de fin de bus commutable, commutateur DIP pour le
réglage des paramètres du bus et adresse de bus hors tension, LED internes pour l'affichage du télégramme, deux bornes push-in séparées et un
grand écran à trois lignes (éclairé, avec affichage 7 segments et affichage à matrice de points librement programmable). La sonde est étalonnée
d'usine et peut être ajustée plus précisément à son environnement par un professionnel.
CARAC TÉRISTIQUES TECHNIQUES
Tension d'alimentation :
Puissance absorbée :
Système d'unités :
Points de données :
Type de pression :
Raccord de pression :
Plage de mesure de pression :
Précision de pression :
Surpression ⁄ dépression :
Point zéro offset :
Hystérésis :
Linéarité :
Dérive de température :
Stabilité à long terme :
Communication :
Interface bus :
Taux de transfert :
Protocole de bus :
Filtrage des signaux :
Milieu :
Part. en cont. avec le milieu :
Température du fluide :
Température ambiante :
Humidité d'air admissible :
Boîtier :
Dimensions du boîtier :
Raccordement de câble :
Raccordement électrique :
Classe de protection :
Type de protection :
Normes:
En option :
ACCESSOIRES
724x - Modbus
® 724x - Modbus sans entretien, commandé par microprocesseur (série) avec raccordement Modbus, dans un boîtier
24 V ca (± 20 %) et 15...36 V cc
< 4,8 W ⁄ 24 V cc typique ; < 6,8 VA ⁄ 24 V ca typique
SI (default) ou Impérial (commutable via Modbus)
pression différentielle [Pa] [inWC], débit volumique [m
température [°C] [°F] – Type 724x T avec port pour capteur externe Pt1000 (–50...+150°C)
(élément capteur non fourni)
pression différentielle (2 canaux de mesure)
avec manchon de raccordement pour tuyau de refoulement Ø 6 mm
–500... +500 Pa ou
–7000...+7000 Pa
en fonction du type d'appareil, voir tableau
Type 724x (500 Pa): typique ± 13 Pa à +25 °C
Type 724x (7000 Pa): typique ± 105 Pa à +25 °C
comparé à l'appareil de référence étalonné
max. ± 50 kPa
± 10 % plage de mesure
0,3 % Vf
< ± 1 % Vf
± 0,1 % par °C
± 1 % par an
Modbus (câble RTU)
RS 485, isolation galvanique
9600, 19200, 38400 Baud
Modbus (mode RTU), plage d'adresses réglable de 0...247
0 s / 1 s / 10 s
air propre et gaz non agressifs, non inflammables
PA6, duroplaste, Si, époxy, RTV, BSG, gel de silicone UV
–20...+50 °C (compensation de température 0...+50 °C)
–30...+70 °C
0...95 % h.r. (sans condensation de l'air)
plastique, résistant aux UV, matière polyamide, renforcé de billes de verre à 30 %,
avec vis de fermeture rapide (association fente/fente en croix),
couleur blanc signalisation (similaire à RAL 9016), le couvercle de l'écran est transparent !
126 X 90 x 50 mm (Tyr 2)
presse-étoupe en plastique (M 16 x 1,5 ;
avec décharge de traction, interchangeable, diamètre intérieur 10,4 mm) ou
connecteur M12 selon DIN EN 61076-2-101 (en option)
0,2 - 1,5 mm², par bornes push-in
III (selon EN 60 730)
IP 65 (selon EN 60 529)
conformité CE selon la directive « CEM » 2014 ⁄ 30 ⁄ EU
écran avec éclairage, à trois lignes, programmable, découpe env. 70 x 40 mm (l x H),
pour l'affichage de la pression réelle, du débit volumique
ou d'une valeur d'affichage programmable individuellement.
voir tableau
3
/h] [CFM]
27
Rev. Data - V22
