PREMASGARD

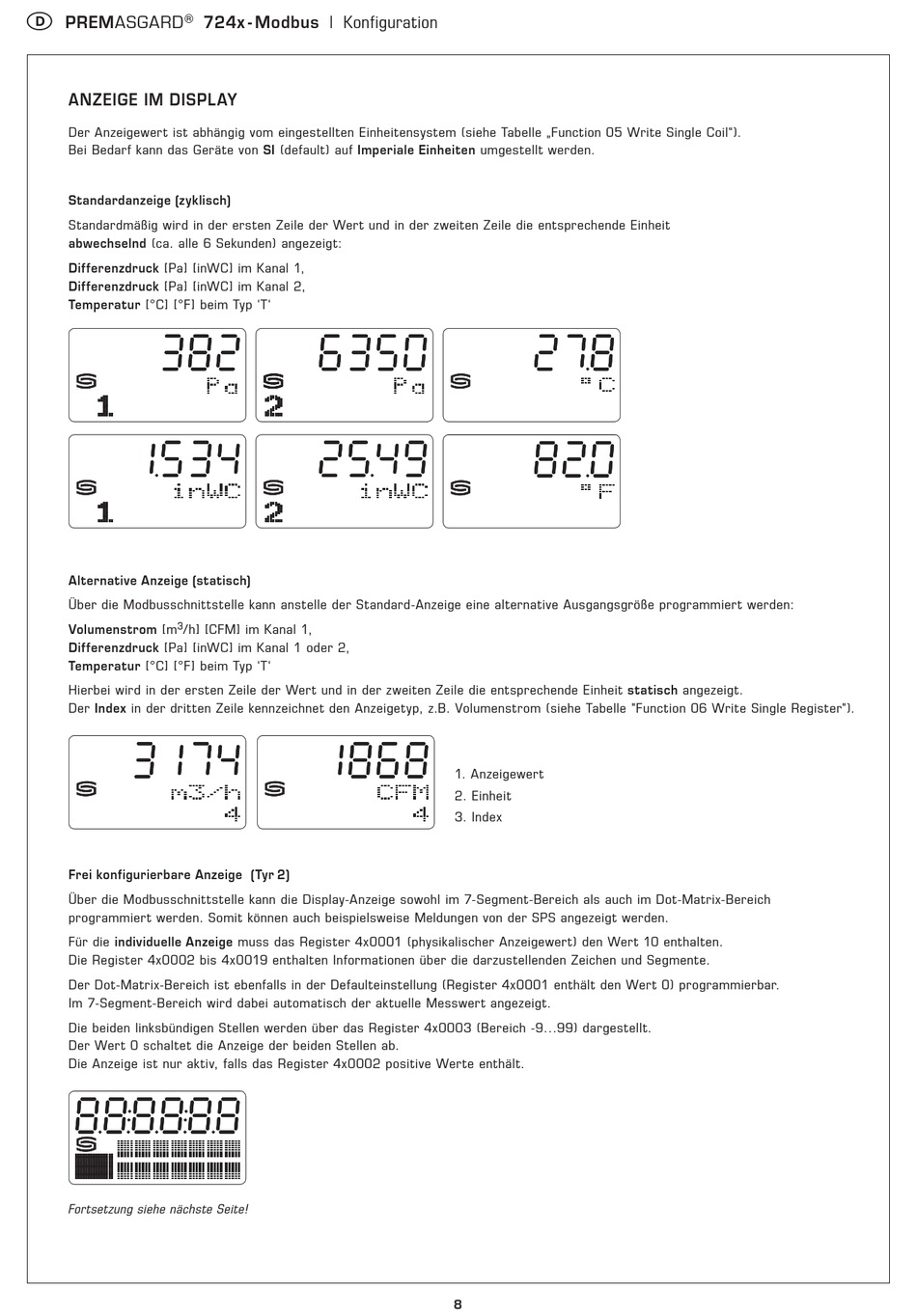

ANZEIGE IM DISPLAY
Der Anzeigewert ist abhängig vom eingestellten Einheitensystem (siehe Tabelle „Function 05 Write Single Coil").
Bei Bedarf kann das Geräte von SI (default) auf Imperiale Einheiten umgestellt werden.
Standardanzeige (zyklisch)
Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit
abwechselnd (ca. alle 6 Sekunden) angezeigt:
Differenzdruck [Pa] [inWC] im Kanal 1,
Differenzdruck [Pa] [inWC] im Kanal 2,
Temperatur [°C] [°F] beim Typ 'T'
Alternative Anzeige (statisch)
Über die Modbusschnittstelle kann anstelle der Standard-Anzeige eine alternative Ausgangs größe programmiert werden:
3
Volumenstrom [m /h] [CFM] im Kanal 1,
Differenzdruck [Pa] [inWC] im Kanal 1 oder 2,
Temperatur [°C] [°F] beim Typ 'T'
Hierbei wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt.
Der Index in der dritten Zeile kennzeichnet den Anzeigetyp, z.B. Volumenstrom (siehe Tabelle "Function 06 Write Single Register").
Frei konfigurierbare Anzeige (Tyr 2)
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die individuelle Anzeige muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0019 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Der Dot-Matrix-Bereich ist ebenfalls in der Defaulteinstellung (Register 4x0001 enthält den Wert 0) programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Die beiden linksbündigen Stellen werden über das Register 4x0003 (Bereich -9...99) dargestellt.
Der Wert 0 schaltet die Anzeige der beiden Stellen ab.
Die Anzeige ist nur aktiv, falls das Register 4x0002 positive Werte enthält.
Fortsetzung siehe nächste Seite!
724x - Modbus | Konfiguration
1. Anzeigewert
2. Einheit
3. Index
8
