F
®
PREMASGARD

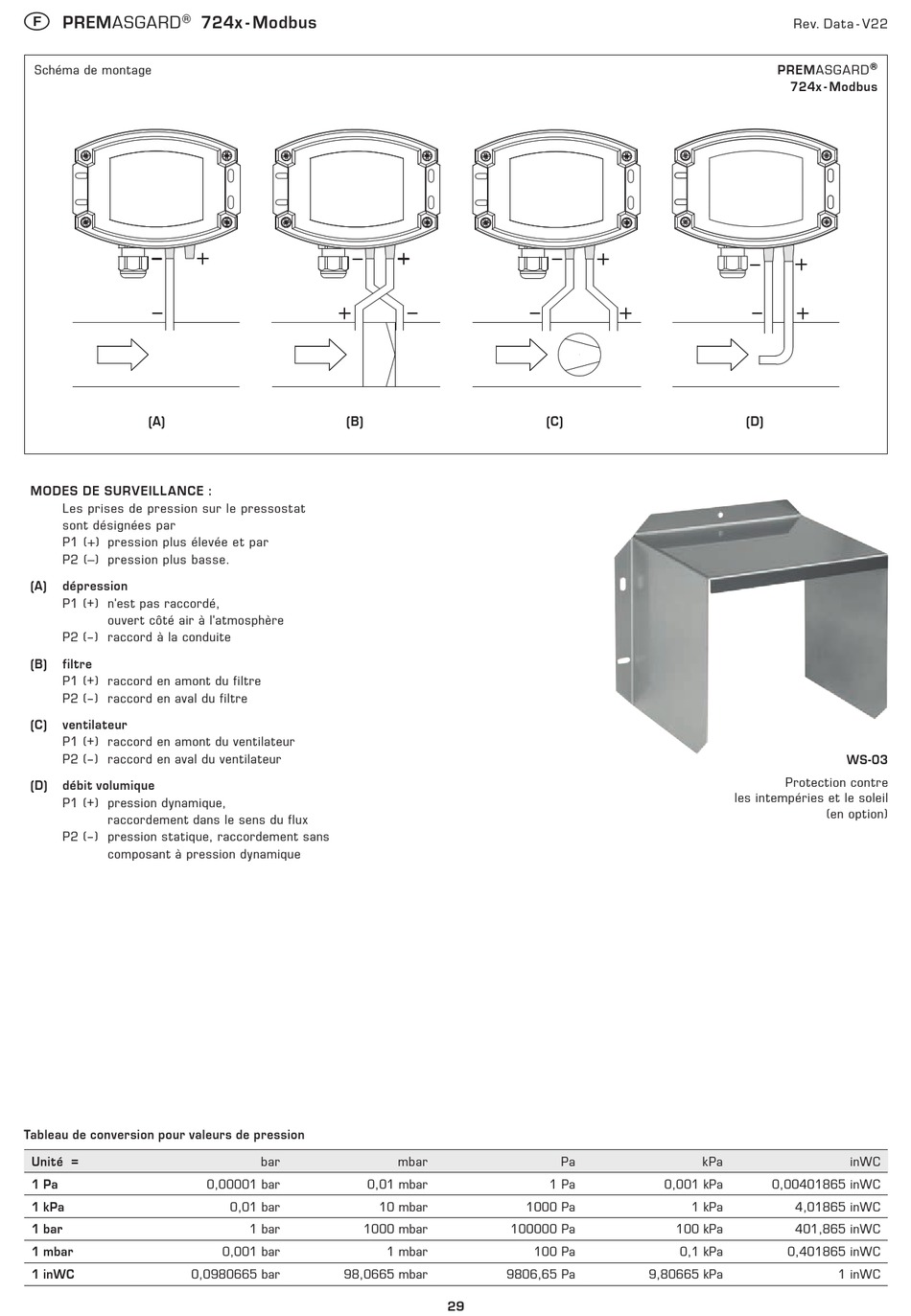

Schéma de montage
(A)
MODES DE SURVEILLANCE :
Les prises de pression sur le pressostat
sont désignées par
P1 (+) pression plus élevée et par
P2 (–) pression plus basse.
(A) dépression
P1 (+) n'est pas raccordé,
ouvert côté air à l'atmosphère
P2 (–) raccord à la conduite
(B) filtre
P1 (+) raccord en amont du filtre
P2 (–) raccord en aval du filtre
(C) ventilateur
P1 (+) raccord en amont du ventilateur
P2 (–) raccord en aval du ventilateur
(D) débit volumique
P1 (+) pression dynamique,
raccordement dans le sens du flux
P2 (–) pression statique, raccordement sans
composant à pression dynamique
Tableau de conversion pour valeurs de pression
Unité =
1 Pa
1 kPa
1 bar
1 mbar
1 inWC 0,0980665 bar
724x - Modbus
(B)
bar
0,00001 bar 0,01 mbar
0,01 bar
1 bar 1000 mbar
0,001 bar
98,0665 mbar
(C)
mbar
1 Pa
10 mbar 1000 Pa
100000 Pa
1 mbar 100 Pa
9806,65 Pa
29
Pa kPa
0,001 kPa
1 kPa
100 kPa
0,1 kPa
9,80665 kPa
Rev. Data - V22
®
PREMASGARD
724x - Modbus
(D)
WS-03
Protection contre
les intempéries et le soleil
(en option)
inWC
0,00401865 inWC
4,01865 inWC
401,865 inWC
0,401865 inWC
1 inWC
