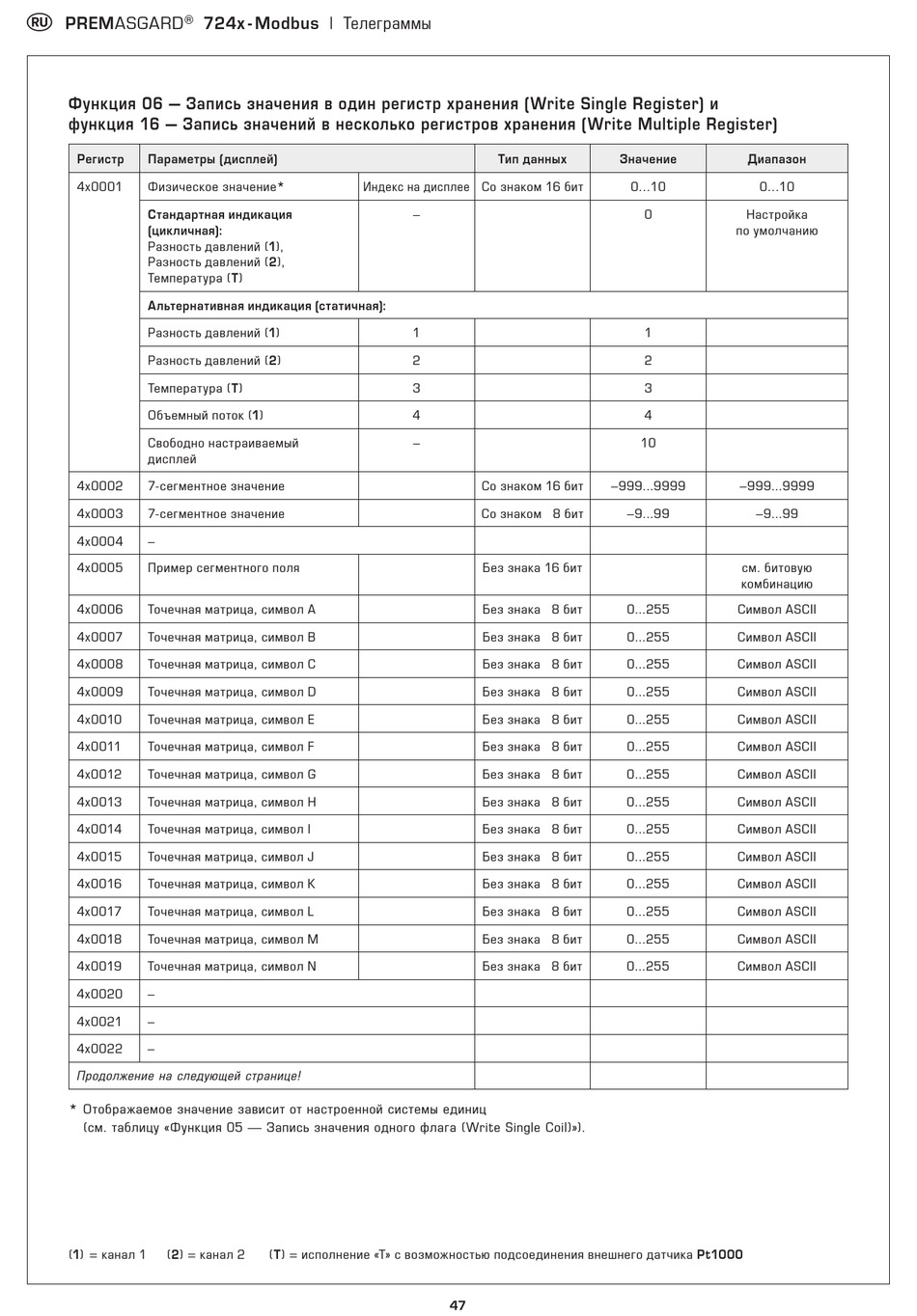

Функция 06 — Запись значения в один регистр хранения (Write Single Register) и
функция 16 — Запись значений в несколько регистров хранения (Write Multiple Register)
Регистр Параметры (дисплей)
4x0001 Физическое значение*
Стандартная индикация
(цикличная):
Разность давлений (1),
Разность давлений (2),
Температура (T)
Альтернативная индикация (статичная):
Разность давлений (1)
Разность давлений (2)
Температура (T)
Объемный поток (1)
Свободно настраиваемый
дисплей
4x0002 7-сегментное значение
4x0003 7-сегментное значение
4x0004 –
4x0005 Пример сегментного поля
4x0006 Точечная матрица, символ А
4x0007 Точечная матрица, символ В
4x0008 Точечная матрица, символ С
4x0009 Точечная матрица, символ D
4x0010 Точечная матрица, символ Е
4x0011 Точечная матрица, символ F
4x0012 Точечная матрица, символ G
4x0013 Точечная матрица, символ H
4x0014 Точечная матрица, символ I
4x0015 Точечная матрица, символ J
4x0016 Точечная матрица, символ K
4x0017 Точечная матрица, символ L
4x0018 Точечная матрица, символ M
4x0019 Точечная матрица, символ N
4x0020 –
4x0021 –
4x0022 –
Продолжение на следующей странице!
* Отображаемое значение зависит от настроенной системы единиц
(см. таблицу «Функция 05 — Запись значения одного флага (Write Single Coil)»).
(1) = канал 1 (2) = канал 2
724x - Modbus | Телеграммы
Индекс на дисплее Со знаком 16 бит
(T) = исполнение «T» с возможностью подсоединения внешнего датчика Pt1000
Тип данных
–
1
2
3
4
–
Со знаком 16 бит
Со знаком 8 бит
Без знака 16 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
Без знака 8 бит
47
Значение Диапазон
0...10 0...10
0 Настройка
по умолчанию
1
2
3
4
10
–999...9999 –999...9999
–9...99 –9...99
см. битовую
комбинацию
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
0...255 Символ ASCII
