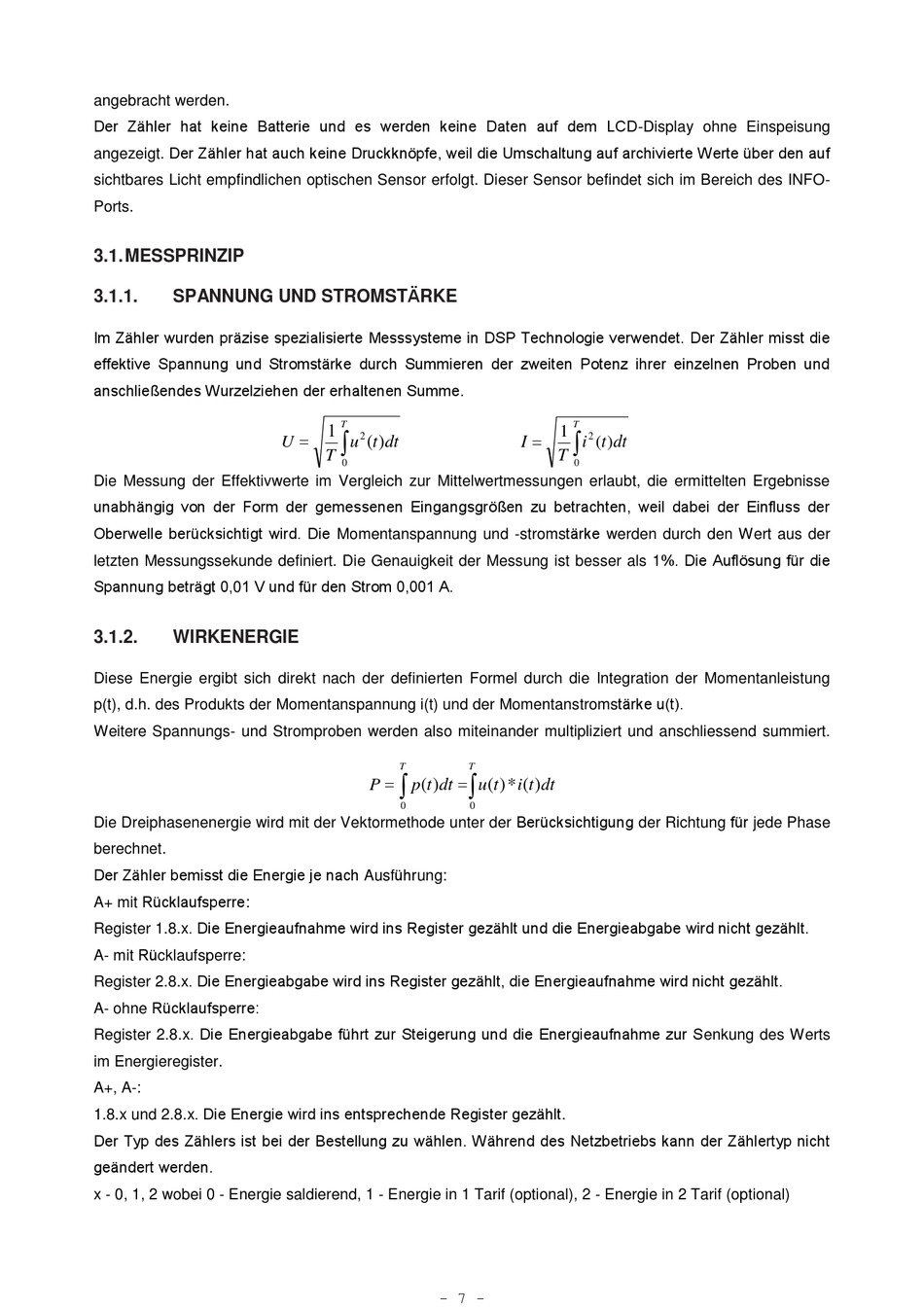

angebracht werden.
Der Zähler hat keine Batterie und es werden keine Daten auf dem LCD-Display ohne Einspeisung
angezeigt. Der Zähler hat auch keine Druckknöpfe, weil die Umschaltung auf archivierte Werte über den auf
sichtbares Licht empfindlichen optischen Sensor erfolgt. Dieser Sensor befindet sich im Bereich des INFO-
Ports.
3.1. MESSPRINZIP
3.1.1.
SPANNUNG UND STROMSTÄRKE
Im Zähler wurden präzise spezialisierte Messsysteme in DSP Technologie verwendet. Der Zähler misst die
effektive Spannung und Stromstärke durch Summieren der zweiten Potenz ihrer einzelnen Proben und
anschließendes Wurzelziehen der erhaltenen Summe.
Die Messung der Effektivwerte im Vergleich zur Mittelwertmessungen erlaubt, die ermittelten Ergebnisse
unabhängig von der Form der gemessenen Eingangsgrößen zu betrachten, weil dabei der Einfluss der
Oberwelle berücksichtigt wird. Die Momentanspannung und -stromstärke werden durch den Wert aus der
letzten Messungssekunde definiert. Die Genauigkeit der Messung ist besser als 1%. Die Auflösung für die
Spannung beträgt 0,01 V und für den Strom 0,001 A.
3.1.2.
WIRKENERGIE
Diese Energie ergibt sich direkt nach der definierten Formel durch die Integration der Momentanleistung
p(t), d.h. des Produkts der Momentanspannung i(t) und der Momentanstromstärke u(t).
Weitere Spannungs- und Stromproben werden also miteinander multipliziert und anschliessend summiert.
Die Dreiphasenenergie wird mit der Vektormethode unter der Berücksichtigung der Richtung für jede Phase
berechnet.
Der Zähler bemisst die Energie je nach Ausführung:
A+ mit Rücklaufsperre:
Register 1.8.x. Die Energieaufnahme wird ins Register gezählt und die Energieabgabe wird nicht gezählt.
A- mit Rücklaufsperre:
Register 2.8.x. Die Energieabgabe wird ins Register gezählt, die Energieaufnahme wird nicht gezählt.
A- ohne Rücklaufsperre:
Register 2.8.x. Die Energieabgabe führt zur Steigerung und die Energieaufnahme zur Senkung des Werts
im Energieregister.
A+, A-:
1.8.x und 2.8.x. Die Energie wird ins entsprechende Register gezählt.
Der Typ des Zählers ist bei der Bestellung zu wählen. Während des Netzbetriebs kann der Zählertyp nicht
geändert werden.
x - 0, 1, 2 wobei 0 - Energie saldierend, 1 - Energie in 1 Tarif (optional), 2 - Energie in 2 Tarif (optional)
T
1
2
U
u
) (
t
dt
T
0
T
P
p
) (
t
dt
0
- 7 -
T
1
2
I
i
) (
t
dt
T
0
T
u
(
t
* )
t i
) (
dt
0
