wie auch den LMN-Port. Die Übertragung erfolgt bei der Funktion SML_Open unter refTime.
3.7. METROLOGISCHE IMPULSDIODE
Die Diode tippt direkt proportional zur gemessenen Energie und dient zur Durchführung vom
metrologischen Test des Zählers. Die Diode tippt im Infrarotbereich (IRED). Das Band gemäß PN-EN

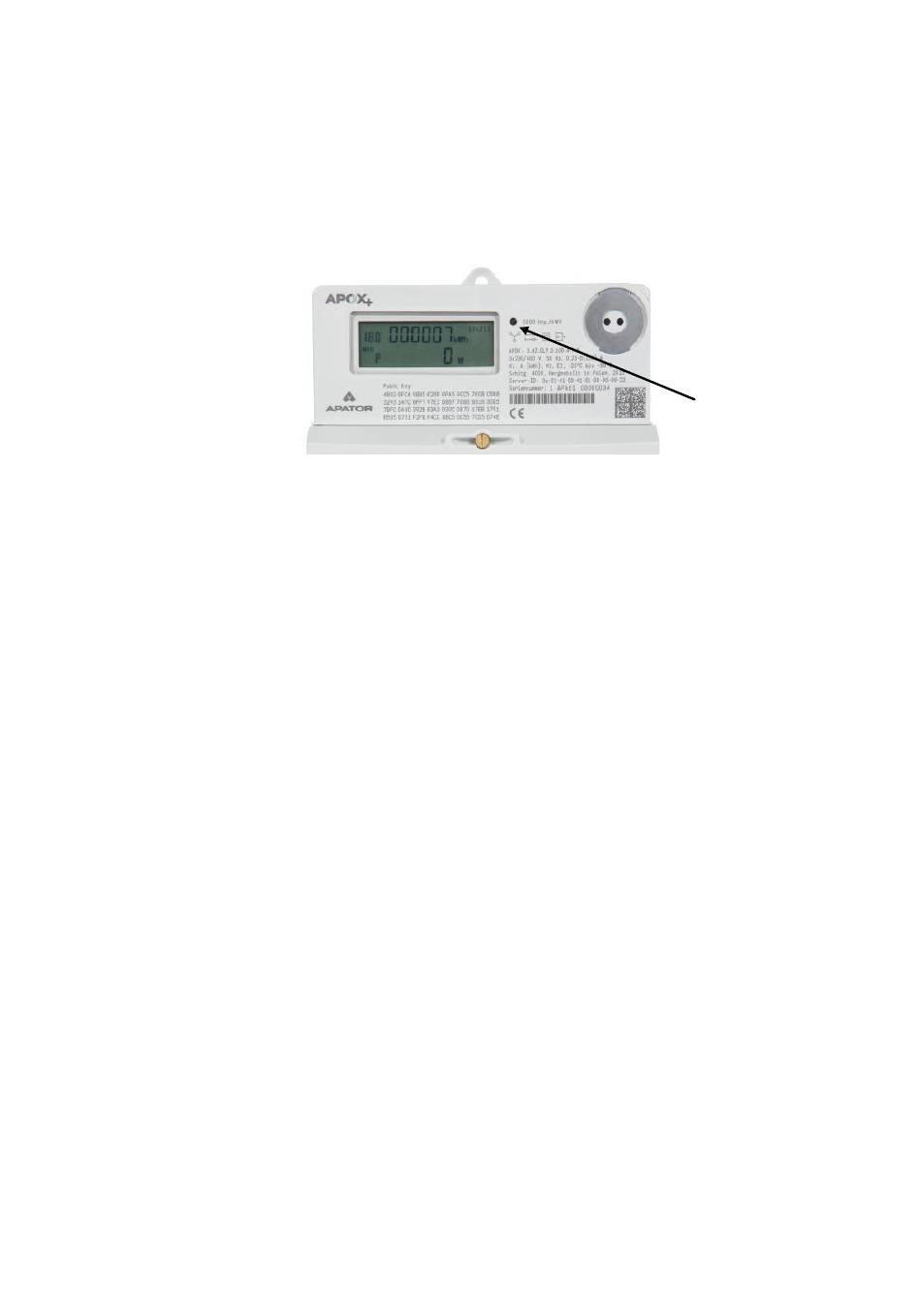

62056-21. Lage der Impulsdiode.
Impulskonstante:
Für den Bereich 0,25-5(100)A:
Für den Bereich 0,25-5(60)A:
Die Diode leuchtet mit einem Dauerlicht bei der Stromstärke unter dem Anlaufstrom.
Bei der fehlenden Versorgungsspannung des Zählers leuchtet die Diode nicht.
Beim Tippbetrieb – Zeit des Aufleuchtens der Diode = 2 ms.
Die Funktion der Diode hängt vom Zählertyp ab:
A+:
A- mit Rücklaufsperre:
A- ohne Rücklaufsperre und A+/A-:
3.8. GEHÄUSE
Der Zähler APOX+ ist nach den FNN-Anwendungsregeln "Lastenheft Konstruktion Basiszähler und Smart-
Meter-Gateway", Version 1.2, hergestellt worden. Montage: 3-Punkt-Montage.
Funktionelle Version - SLP (Standard Load Profile).
Der Zugang zum Inneren des Zählers ist nach dessen kompletten Montage unmöglich. Das Gehäuse des
Zählers ist unzerlegbar – es gibt nicht die Möglichkeit, den Zähler ohne sichtbare Eingriffsspuren zu öffnen.
Der Sockel und der Deckel des Zählers bilden nach dem Einrasten ein kompaktes Gehäuse.
5.000 Imp./kWh
10.000 Imp./kWh
erzeugt keine Impulse bei A-
erzeugt keine Impulse bei A+
erzeugt Impulse in beiden Richtungen
- 27 -
Impulsdiode
