ACHTUNG
Geräteanschluss sollte ausschließlich von qualifiziertem Personal durchgeführt werden.
Unter der Modulabdeckung befindet sich eine TH35-Schiene, auf der zusätzliche Kommunikationsmodule
und SMGw montiert werden können. Die Schiene erlaubt die Montage von max. 9 Modulen á 17,5 mm.
In diesem Teil gibt es auch den Zugang zum LMN-Port mit zwei Buchsen LMN-1 und LMN-2. An beiden
Schnittstellen sind dieselben elektrischen Signale RS-485 programmiert. Die Eine wird als Eingang und die
Zweite als Ausgang eingesetzt.
Auf beiden Seiten der Modulkammer gibt es Kabeldurchführungen.
TH35-Schiene zur
Modulmontage
In der Abdeckung der Modulkammer gibt es die Möglichkeit, Öffnungen für die Maske der
Kommunikationsmodule, davon der SMGw, auszuschneiden. Zum Herausdrücken von einem oder
mehreren Öffnungen ist die Abdeckung entlang der von innen sichtbaren Schnittlinie anzuschneiden und
die angeschnittene Platte herauszudrücken. Der Schnitt ist entlang aller an die spätere Öffnung
angrenzenden Linien durchzuführen. Die Schnitte sind auf der Abb. 4 dargestellt.
Jede einzelne ausgeschnittene Platte ergibt eine Öffnung von 18 x 45 mm. Es können max. 9 Platten
ausgeschnitten werden.
Die innere Fläche der Abdeckung ist mit einer Beschreibung, die die obere Kante markiert, versehen.
Nachstehend die Hinweise für die Montage der Abdeckung auf dem Zähler.
Schnittstelle

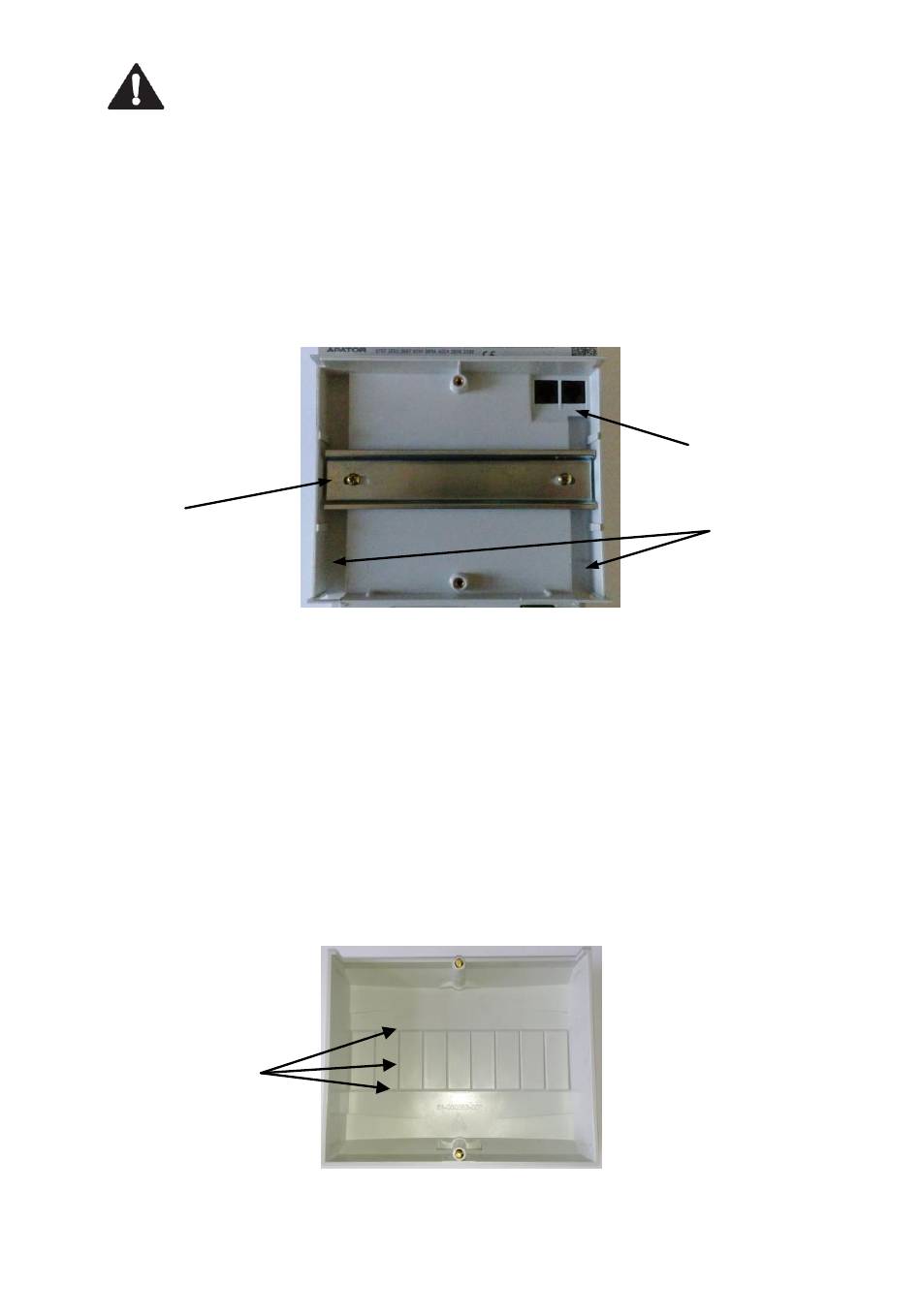

Abb.3. Modulkammer
Abb. 4. Innenfläche der Modulabdeckung
- 29 -
LMN - Port
Kabeldurchführunge
n
