Elektroschraubern möglich!
Beim Anziehen der Schrauben mit einem Elektroschrauber können höhere Drehmomentspitzen auftreten
als durch die Drehmomentbegrenzung eingestellt sind. Hierdurch können die Anschlussklemmen und die
Anschlussschrauben beschädigt werden.
GEFAHR
Das Berühren unter Spannung stehender Teile ist lebensgefährlich!
Der Zugang zur Sicherung ist nach der vorherigen Demontage der Glasscheibe möglich. Der Austausch
sollte mit speziellen Werkzeugen für die Demontage der Sicherungen mit den Abmessungen 6,3 x 32 mm
erfolgen. Mit den Austausch-/Ersatzarbeiten dürfen ausschließlich Fachkräfte beauftragt werden –
Achtung! Spannung 230 V.
Die Glasscheibe ist durch das Hochheben mit einem auf Abb. 6 dargestellten Schraubenzieher
auszubauen.
Der Sockel ermöglicht die Montage einer Sicherung mit den Abmessungen 6,3 x 32 mm und 5 x 25 mm.
Zugelassen sind schnellansprechende Keramiksicherungen mit der Nennstromstärke von 1,6 A und einer
Spannung von 500 V.
Der Schalter entscheidet über den Anschluss der Kommunikationsmodule an die Netzversorgung.
Der Zähler zählt nicht die Energieaufnahme durch die Kommunikationsmodule.
Stellung L3u:
Der Zähler zählt die Energieaufnahme durch die Kommunikationsmodule.
Stellung L3g:
Zur Auswahl der gewünschten Funktion ist der Schalter entsprechend nach links oder rechts zu schalten.
Die Kommunikationsmodule werden aus der Phase L3 des Zählers versorgt.

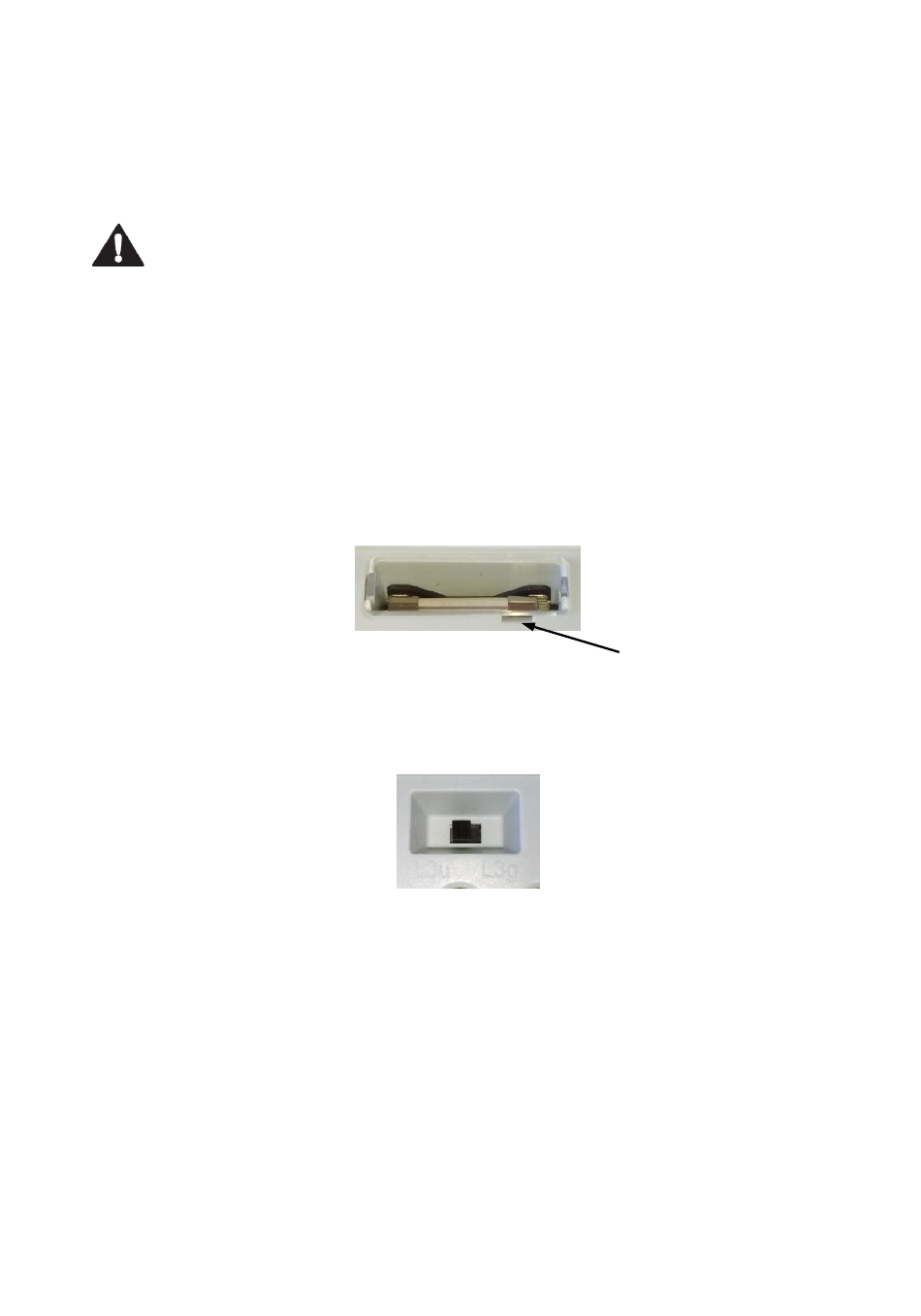

Abb. 6. Sicherungssockel
Abb. 7. Schalterbuchse
- 31 -
Einsatzstelle des
Schraubenziehers bei der
Demontage der Glasscheibe
