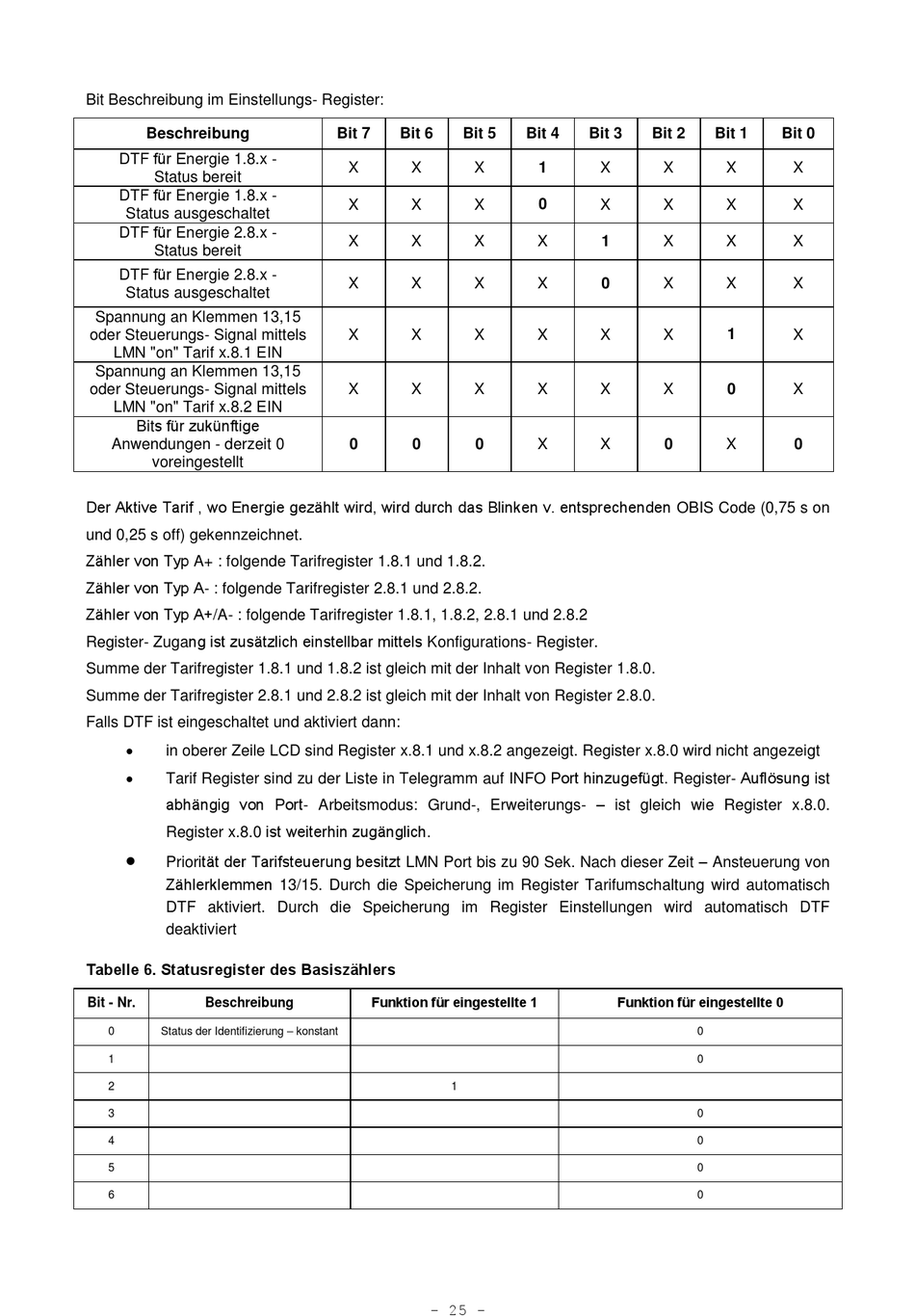

Bit Beschreibung im Einstellungs- Register:
Beschreibung
DTF für Energie 1.8.x -
Status bereit
DTF für Energie 1.8.x -
Status ausgeschaltet
DTF für Energie 2.8.x -
Status bereit
DTF für Energie 2.8.x -
Status ausgeschaltet
Spannung an Klemmen 13,15
oder Steuerungs- Signal mittels
LMN "on" Tarif x.8.1 EIN
Spannung an Klemmen 13,15
oder Steuerungs- Signal mittels
LMN "on" Tarif x.8.2 EIN
Bits für zukünftige
Anwendungen - derzeit 0
voreingestellt
Der Aktive Tarif , wo Energie gezählt wird, wird durch das Blinken v. entsprechenden OBIS Code (0,75 s on
und 0,25 s off) gekennzeichnet.
Zähler von Typ A+ : folgende Tarifregister 1.8.1 und 1.8.2.
Zähler von Typ A- : folgende Tarifregister 2.8.1 und 2.8.2.
Zähler von Typ A+/A- : folgende Tarifregister 1.8.1, 1.8.2, 2.8.1 und 2.8.2
Register- Zugang ist zusätzlich einstellbar mittels Konfigurations- Register.
Summe der Tarifregister 1.8.1 und 1.8.2 ist gleich mit der Inhalt von Register 1.8.0.
Summe der Tarifregister 2.8.1 und 2.8.2 ist gleich mit der Inhalt von Register 2.8.0.
Falls DTF ist eingeschaltet und aktiviert dann:
in oberer Zeile LCD sind Register x.8.1 und x.8.2 angezeigt. Register x.8.0 wird nicht angezeigt
Tarif Register sind zu der Liste in Telegramm auf INFO Port hinzugefügt. Register- Auflösung ist
abhängig von Port- Arbeitsmodus: Grund-, Erweiterungs- – ist gleich wie Register x.8.0.
Register x.8.0 ist weiterhin zugänglich.
Priorität der Tarifsteuerung besitzt LMN Port bis zu 90 Sek. Nach dieser Zeit – Ansteuerung von
Zählerklemmen 13/15. Durch die Speicherung im Register Tarifumschaltung wird automatisch
DTF aktiviert. Durch die Speicherung im Register Einstellungen wird automatisch DTF
deaktiviert
Tabelle 6. Statusregister des Basiszählers
Bit - Nr.
Beschreibung
Status der Identifizierung – konstant
0
1
2
3
4
5
6
Bit 7
Bit 6
Bit 5
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
0
0
0
Funktion für eingestellte 1
1
- 25 -
Bit 4
Bit 3
Bit 2
1
X
X
0
X
X
X
1
X
X
0
X
X
X
X
X
X
X
X
X
0
Funktion für eingestellte 0
0
0
0
0
0
0
Bit 1
Bit 0
X
X
X
X
X
X
X
X
1
X
0
X
X
0
