Im unteren Teil des Zählers, unter der Abdeckung der Klemmleiste, befinden sich die Haupt- und
Hilfsklemmen.
Sicherung der Modulversorgung
1,6 A 500 V AC
Hauptklemmen:
1, 3 - Phase L1
4, 6 - Phase L2
7, 9 - Phase L3
10, 12 - N
Tarif Eingang:
13 - L
15 - N
Der Zähler hat die von innen an die Stromkreise angeschlossenen Spannungskreise. Die Kennzeichnung
der Klemmen ist gem. DIN 43857 ausgeführt. Der Klemmkasten ist unterschiedlich für die Ausführungen 60
A und 100 A aufgebaut. Die Abb. 5 stellt die Ausführung für 100 A dar. Alle Bezeichnungen sind in beiden
Ausführungen identisch.
Die Hauptklemmen des Zählers sind als Käfig ausgeführt. Die Phasen- und Neutralleiter werden mit einer
Schraube angezogen. Mindestanzugsmoment 2 Nm, max. 5 Nm.
ACHTUNG
Beschädigung der Anschlussklemmen durch zu hohes Drehmoment!
Das angemessene Drehmoment hängt von der Art der Anschlussleitung und vom maximalen
Strom ab.
Ziehen Sie die Anschlussklemmen mit dem entsprechenden Drehmoment gemäß EN 60999-1
an.
Beschädigung der Anschlussklemmen und Anschlussschrauben bei der Verwendung von
a) Grundausführung
b) Tarifeingang Ausführung - Option

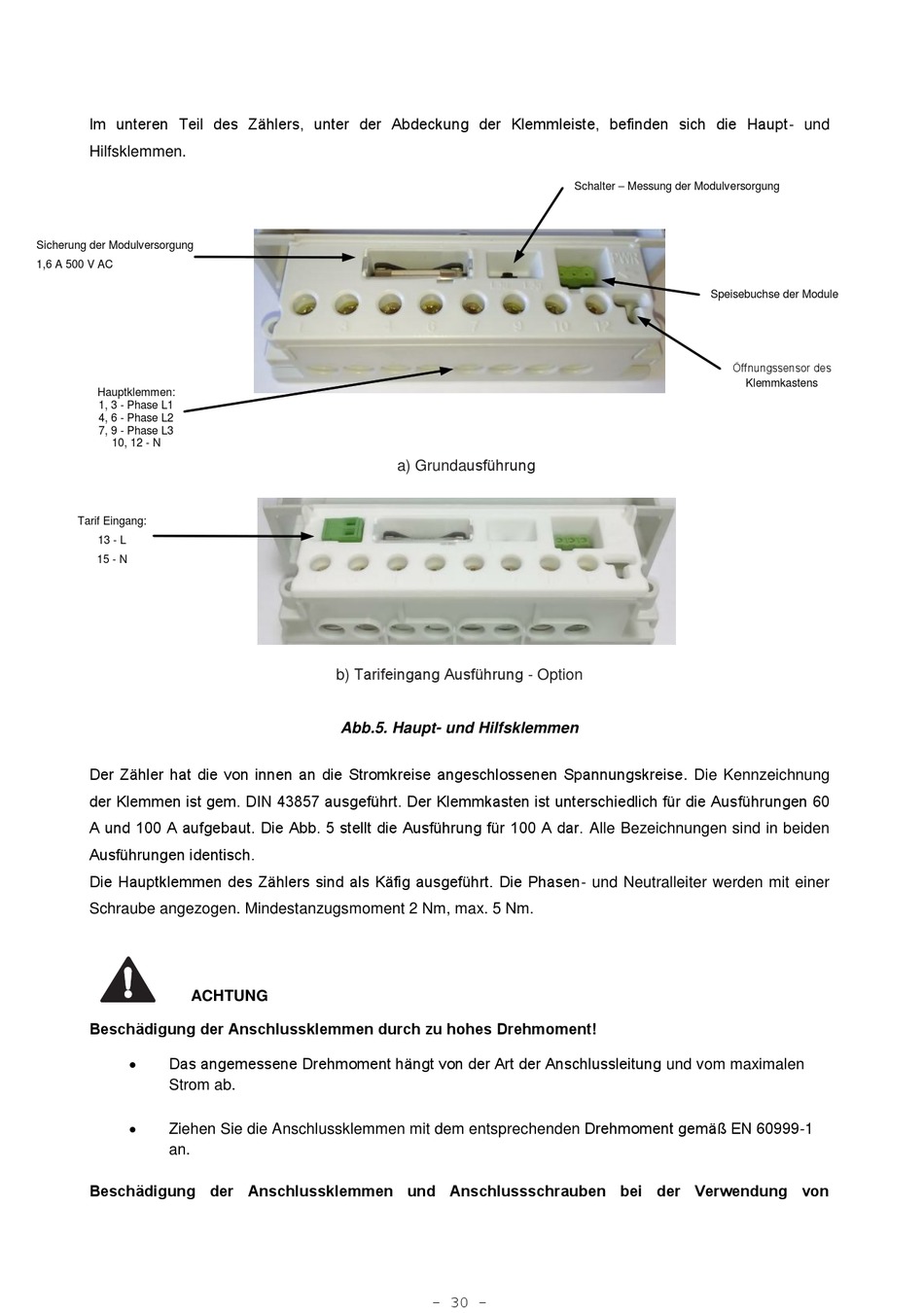

Abb.5. Haupt- und Hilfsklemmen
- 30 -
Schalter – Messung der Modulversorgung
Speisebuchse der Module
Öffnungssensor des
Klemmkastens
