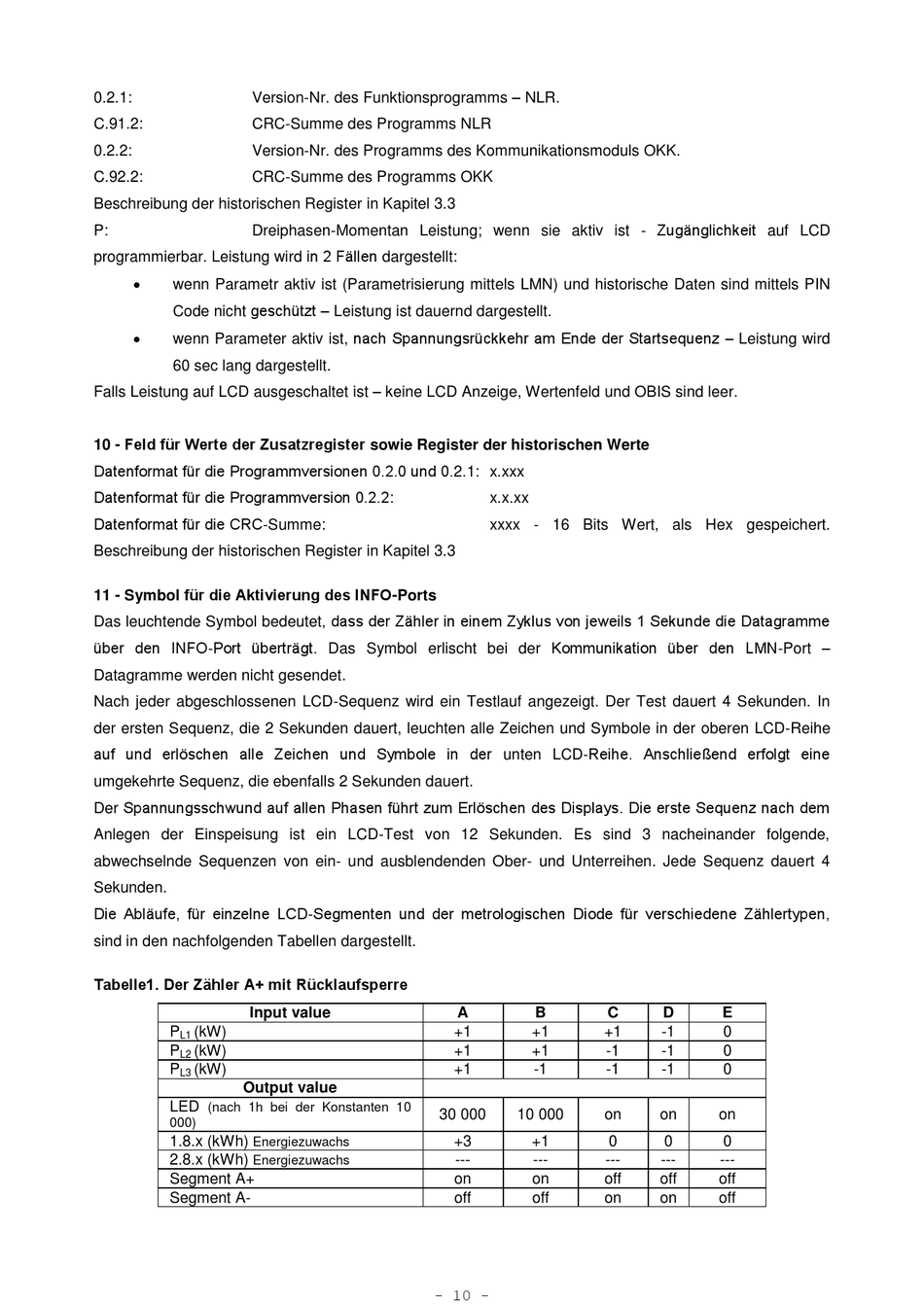

Version-Nr. des Funktionsprogramms – NLR.
0.2.1:
C.91.2:
CRC-Summe des Programms NLR
0.2.2:
Version-Nr. des Programms des Kommunikationsmoduls OKK.
C.92.2:
CRC-Summe des Programms OKK
Beschreibung der historischen Register in Kapitel 3.3
Dreiphasen-Momentan Leistung; wenn sie aktiv ist - Zugänglichkeit auf LCD
P:
programmierbar. Leistung wird in 2 Fällen dargestellt:
wenn Parametr aktiv ist (Parametrisierung mittels LMN) und historische Daten sind mittels PIN
Code nicht geschützt – Leistung ist dauernd dargestellt.
wenn Parameter aktiv ist, nach Spannungsrückkehr am Ende der Startsequenz – Leistung wird
60 sec lang dargestellt.
Falls Leistung auf LCD ausgeschaltet ist – keine LCD Anzeige, Wertenfeld und OBIS sind leer.
10 - Feld für Werte der Zusatzregister sowie Register der historischen Werte
Datenformat für die Programmversionen 0.2.0 und 0.2.1: x.xxx
Datenformat für die Programmversion 0.2.2:
Datenformat für die CRC-Summe:
Beschreibung der historischen Register in Kapitel 3.3
11 - Symbol für die Aktivierung des INFO-Ports
Das leuchtende Symbol bedeutet, dass der Zähler in einem Zyklus von jeweils 1 Sekunde die Datagramme
über den INFO-Port überträgt. Das Symbol erlischt bei der Kommunikation über den LMN-Port –
Datagramme werden nicht gesendet.
Nach jeder abgeschlossenen LCD-Sequenz wird ein Testlauf angezeigt. Der Test dauert 4 Sekunden. In
der ersten Sequenz, die 2 Sekunden dauert, leuchten alle Zeichen und Symbole in der oberen LCD-Reihe
auf und erlöschen alle Zeichen und Symbole in der unten LCD-Reihe. Anschließend erfolgt eine
umgekehrte Sequenz, die ebenfalls 2 Sekunden dauert.
Der Spannungsschwund auf allen Phasen führt zum Erlöschen des Displays. Die erste Sequenz nach dem
Anlegen der Einspeisung ist ein LCD-Test von 12 Sekunden. Es sind 3 nacheinander folgende,
abwechselnde Sequenzen von ein- und ausblendenden Ober- und Unterreihen. Jede Sequenz dauert 4
Sekunden.
Die Abläufe, für einzelne LCD-Segmenten und der metrologischen Diode für verschiedene Zählertypen,
sind in den nachfolgenden Tabellen dargestellt.
Tabelle1. Der Zähler A+ mit Rücklaufsperre
Input value
P
(kW)
L1
P
(kW)
L2
P
(kW)
L3
Output value
LED
(nach 1h bei der Konstanten 10
000)
1.8.x (kWh)
Energiezuwachs
2.8.x (kWh)
Energiezuwachs
Segment A+
Segment A-
x.x.xx
xxxx - 16 Bits Wert, als Hex gespeichert.
A
B
+1
+1
+1
+1
+1
+1
-1
30 000
10 000
on
+3
+1
---
---
on
on
off
off
off
on
- 10 -
C
D
E
-1
0
-1
-1
0
-1
-1
0
on
on
0
0
0
---
---
---
off
off
on
off
