6 Montar o aparelho de limpeza de alta pressão
► Conectar o aparelho de limpeza de alta pres‐
são a uma fonte de abastecimento de água,
7.
► Conectar eletricamente o aparelho de limpeza
de alta pressão,
► Caso os passos não possam ser executados:
não utilizar o aparelho de limpeza de alta
pressão e consultar um concessionário espe‐
cializado da STIHL.
6 Montar o aparelho de lim‐
peza de alta pressão

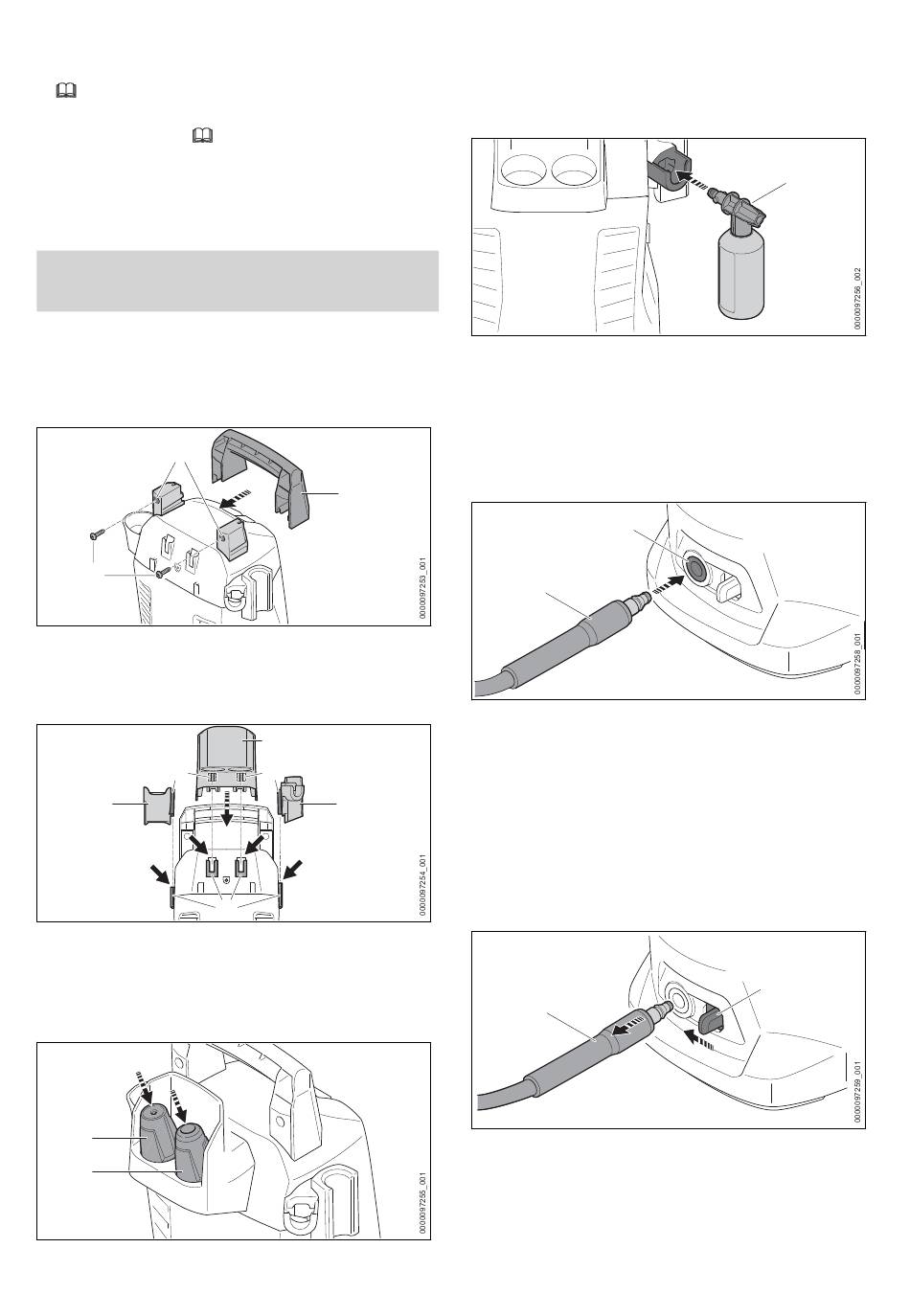

6.1 Montar o aparelho de limpeza
de alta pressão
Incorporar o cabo
2
3
► Empurrar a pega (1) para o suporte (2).
► Enroscar e apertar bem os parafusos (3).
Incorporar o suporte
2
1
► Prender os ganchos (2) dos suportes (1) nos
guias (3).
Os detentores (1) engajam-se audivelmente.
Inserir as tubeiras
1
2
0458-001-9821-B
8.1.
1
1
2
1
3
► Inserir a tubeira com jato plano (1) e a tubeira
do rotor (2).
Incorporar o conjunto de pulverização
► Inserir o conjunto de pulverização (1).
6.2 Incorporar e desmontar a man‐
gueira de alta pressão
6.2.1 Incorporar a mangueira de alta pres‐
são
2
1
► Inserir a tubuladura (1) no aparelho de lim‐
peza de alta pressão (2).
A tubuladura (1) encaixa com um clique.
► Se a tubuladura (1) for empurrada com dificul‐
dade para o aparelho de limpeza de alta pres‐
são: lubrificar a tubuladura (1) com uma
massa adequada para guarnições.
6.2.2 Desmontar a mangueira de alta pres‐
são
1
► Empurrar e segurar a alavanca de bloqueio
(2) com o polegar no sentido da tubuladura
(1).
► Retirar a tubuladura (2).
português
1
2
