3 Oversigt
8 Studs
Studsen er beregnet til tilslutning af vandslan‐
gen.
9 Netstik
Netstikket forbinder tilslutningsledningen med
en stikdåse.
10 Rum
Rummene er beregnet til opbevaring af de
medfølgende mundstykker.
11 Holder
Holderen er beregnet til opbevaring af tilslut‐
ningsledningen og højtryksslangen.
# Effektskilt med maskinnummer

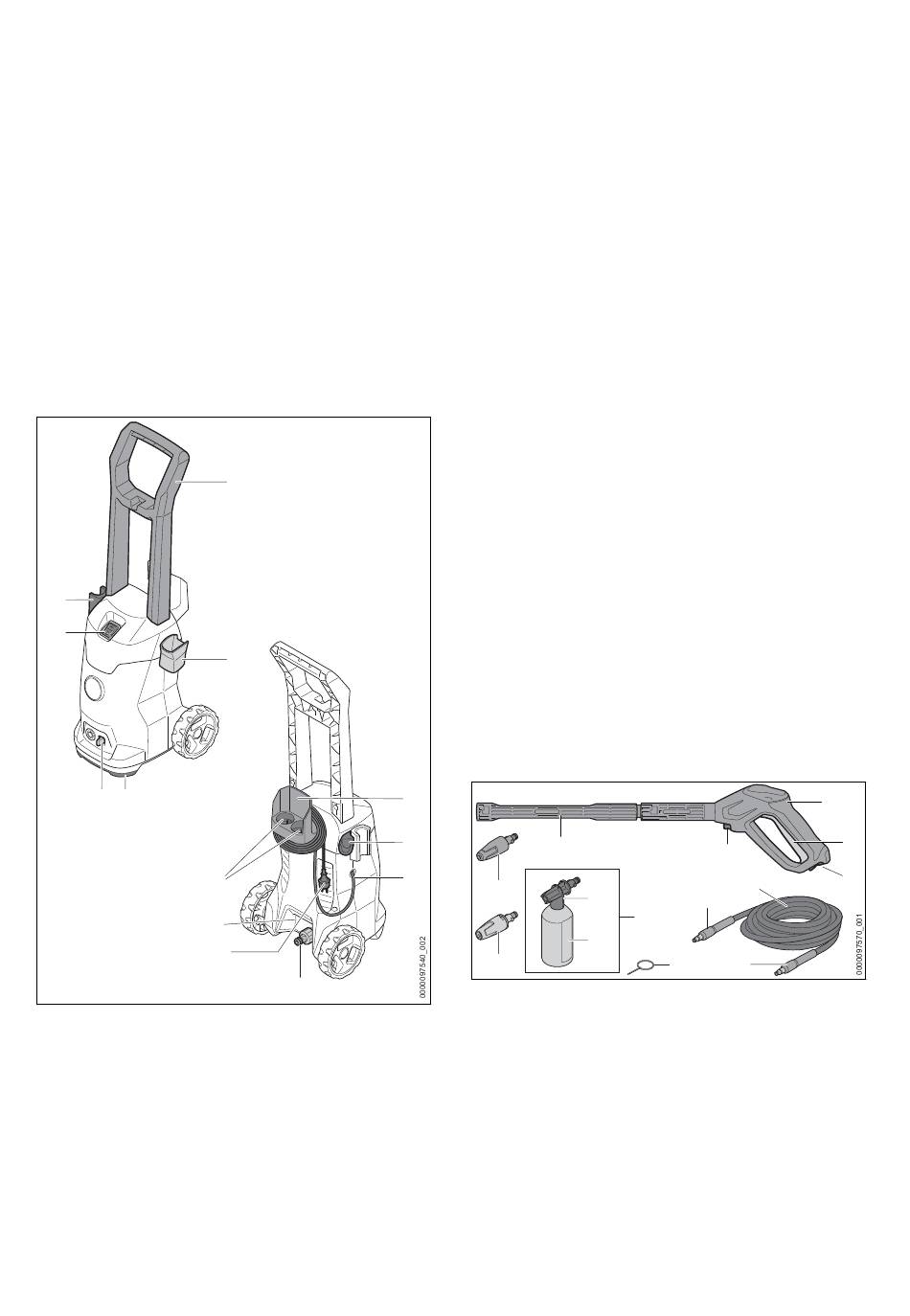

3.2 Højtryksrenser RE 80.0
6
5
4 3
12
#
11
1 Håndtag
Håndtaget er beregnet til at bære og bevæge
højtryksrenseren.
2 Holder
Holderen er beregnet til opbevaring af sprøjt‐
epistolen.
3 Transporthåndtag
Transporthåndtaget er beregnet til at bære
højtryksrenseren.
0458-001-9821-B
1
2
10
4 Spærrehåndtag
Spærrehåndtaget holder studsen på plads i
højtryksrenseren.
5 Vippekontakt
Vippekontakten tænder og slukker for højtryk‐
srenseren.
6 Holder
Holderen er beregnet til opbevaring af sprøjt‐
eanordningen.
7 Holder
Holderen er beregnet til opbevaring af tilslut‐
ningsledningen og højtryksslangen.
8 Holder
Holderen er beregnet til opbevaring af sprøjt‐
esættet.
9 Tilslutningsledning
Tilslutningsledningen forbinder højtryksrense‐
ren med netstikket.
10 Studs
Studsen er beregnet til tilslutning af vandslan‐
gen.
11 Netstik
Netstikket forbinder tilslutningsledningen med
en stikdåse.
12 Rum
Rummene er beregnet til opbevaring af de
medfølgende mundstykker.
# Effektskilt med maskinnummer
3.3 Sprøjteanordning
7
8
1
9
12
13
1 Strålerør
Strålerøret forbinder sprøjtepistolen med
mundstykket.
2 Sprøjtepistol
Sprøjtepistolen fastholder og fører sprøjtean‐
ordningen.
3 Arm
Armen åbner og lukker ventilen i sprøjtepisto‐
len. Armen standser og stopper vandstrålen.
4 Låsegreb
Låsearmen låser op for armen.
5
6
7
10
9
11
7
8
dansk
2
3
4
