+ 48V
PAD
(LINE)
0
30
40
20
GAIN
50
- 10 10
60 40
HPF
HF
-15
+ 15
3k
1k
4k
700
6k
500Hz
15k
HM
-15
+ 15
180
70
250
45
400
35Hz
1k
LM
-15
+ 15
LF
-15
+ 15
PRE
AUX
1
+ 6
O
O
AUX
2
+ 6
O
O
AUX
3
+ 6
O
O
AUX
4
+ 6
O
O
POST
PRE
AUX
5
+ 6
O
O
AUX
6
+ 6
O
O
POST
=
PAN
L
R
MUTE
PK!
PFL
SIG
10
5
0
5
10
20
30
O O
16
AUX SENDS

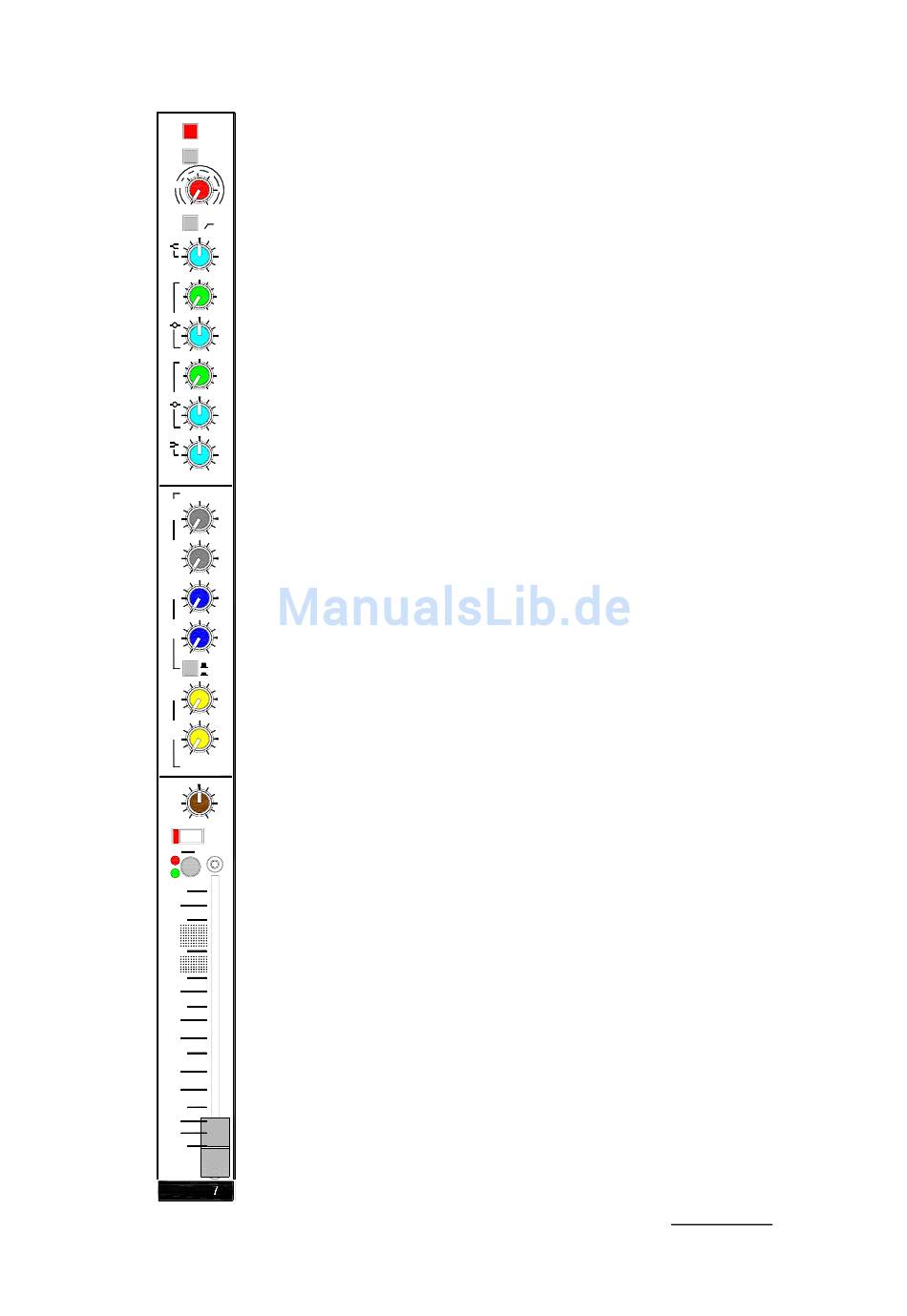

Mit diesen Drehreglern wird das Kanalsignal auf die
Auxausgangsbusse gemischt. Jeder der 6 Auxwege hat seinen eigenen
Regler. Der Regelbereich reicht von aus (∞) bis +6dB Verstärkung. 0dB
Verstärkung ist an der 3 Uhr Position markiert. Die Werkseinstellungen
brauchen für die meisten Anwendungen nicht verändert werden:
AUX1, AUX2 = Pre-Fader
AUX3, AUX4 = Umschaltbar Pre/Post per Taster
AUX5, AUX6 = Post-Fader
Pre-Fader Aux = Pre-INSERT, Pre-EQ, Post-MUTE
Falls notwendig, können diese Einstellungen mit den internen Jumpern
verändert werden. Es gibt viele verschiedene Einstellmöglichkeiten wie z.B.
Pre- oder Post-Fader oder Post-EQ für die Pre-Fader Sends
Schalter kann auf ein, zwei oder mehrere Sends wirken. Weitere Details
finden Sie im Kapitel Anwenderoptionen in dieser Anleitung.
Pre-Fader Auxsends werden nicht durch die Bewegungen des Kanalfaders
beeinflusst. Sie sind daher gut zur Ansteuerung von Bühnenmonitoren
geeignet. In den meisten Fällen möchte der Anwender nicht, dass sie durch
Prozessoren am Insertpunkt oder den internen EQ beeinflusst werden. Post-
Fader Auxsends werden durch den Kanalfader beeinflusst und sind daher gut
für die Effektansteuerung (Halle, Echo etc.) geeignet. Pre- oder Post-Fader
Sends können zudem auch zu Aufnahmezwecken, Zonenansteuerung usw.
genutzt werden.
Wenn diese Taste gedrückt ist, wird das Signal Pre-Fade zu den
PRE
zugeordneten Auxwegen geschickt. Aux 3 und 4 werden durch den PRE
Taster beeinflusst (Werkseinstellung). Diese Einstellung kann mit den internen
Jumpern geändert werden.
PAN
Mit diesem Regler wird die Position des Signals im Stereomix
festgelegt. Die Mittenposition (Mono) besitzt eine leichte Rastung, so dass die
Stellung schnell zu finden ist.
MUTE
Wenn diese Taste gedrückt ist, wird das Signal stumm geschaltet.
Dieses betrifft den LR Mix, die Auxwege und den Direktausgang aber nicht
den Insertpunkt. Die rote LED zeigt an, dass der Kanal stumm geschaltet ist.
PFL
(Pre Fader Listen). Mit PFL kann man das Pre-Fader Signal auf die
Kopfhörer oder den AB Monitorweg (wenn konfiguriert) legen, ohne dass die
anderen Ausgänge beeinflusst werden. Die LR Aussteuerungsanzeige zeigt
jetzt das Kanalsignal an. Die rote PK LED leuchtet schwach, um anzuzeigen,
dass PFL in diesem Kanal aktiv ist. Bei Aktivierung mehrerer PFL Tasten,
werden die entsprechenden Signale im Monitorweg zusammengemischt.
Die rote LED leuchtet, sobald das Pre-Fader Signal 5dB unter der
PEAK
Übersteuerungsgrenze erreicht. Damit ist genügend Reserve vorhanden, um
den Gainregler rechtzeitig noch etwas zurückzudrehen, falls notwendig.
Diese grüne Signal-LED leuchtet, sobald das Pre-Fader Signal die
SIGNAL
-12dBu Schwelle übersteigt.
FADER
Er kontrolliert den Signalanteil im LR Mix und steuert auch die Post-
Fader Auxsends. Ebenso werden die Direktausgänge mitgesteuert, falls sie
mit den internen Jumpern als Post-Fader konfiguriert sind. Der Fader bietet
bis zu +10dB Verstärkung. Bei der Markierung 0dB findet keine Verstärkung
statt (Unity Gain = 0dB Verstärkung).
Wichtiger Hinweis zu Kanalpegeln: Benutzen Sie die PFL-Funktion, um mit
dem Gainregler einen korrekten Signalpegel einzustellen. Mit dem Fader wird
dann die Lautstärke im Gesamtmix bestimmt. Dieser steht dabei meistens im
Bereich von -20 bis 0, abhängig vom jeweiligen Mix. Wir raten davon ab, den
Fader auf die '0' Position zu stellen und den Mix mittels Gainregler
einzustellen.
3
WZ
16:2
12:2
und
Bedienungsanleitung
