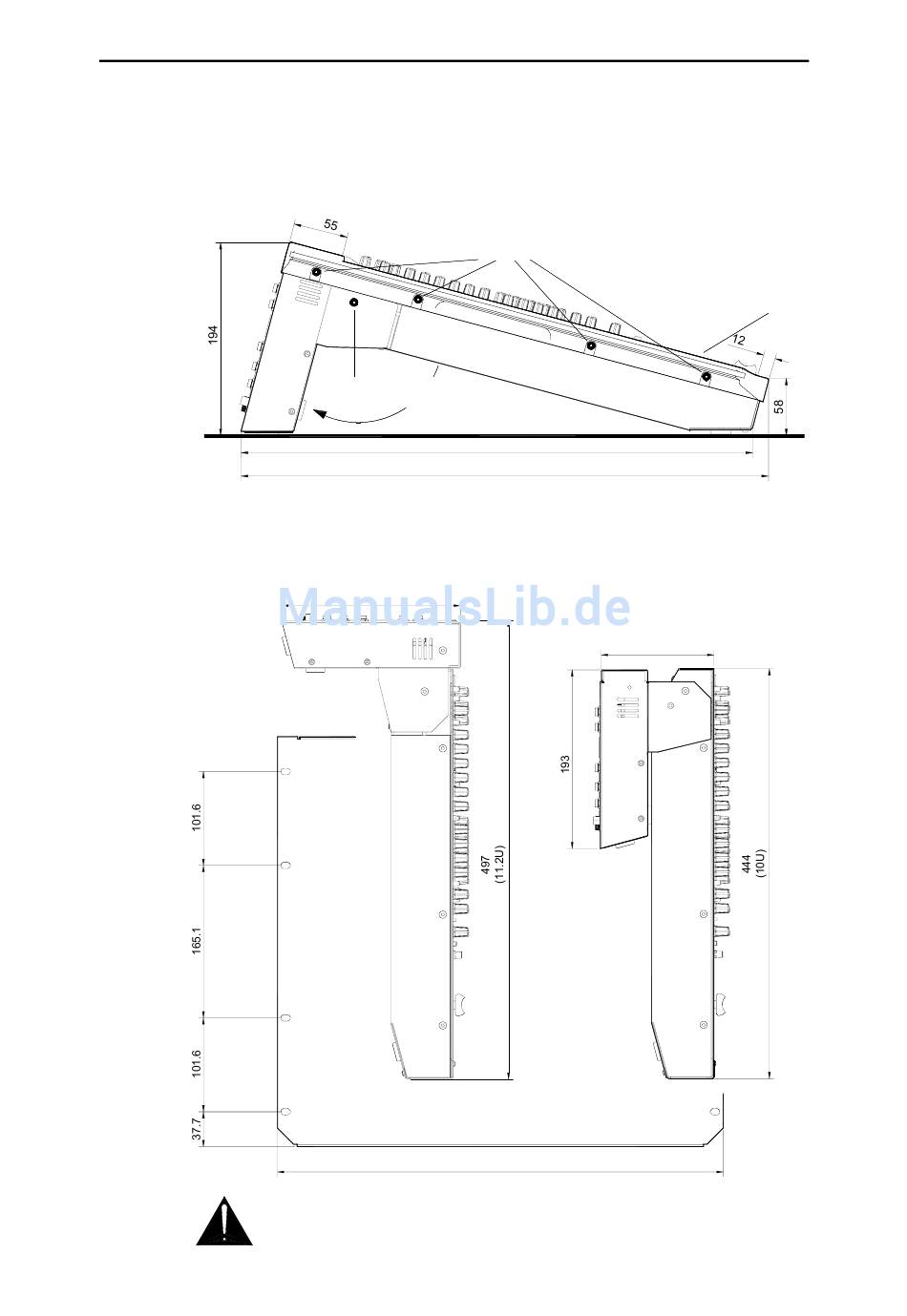

Installation der Konsole
Freistehend
Die Konsole wird vorbereitet für den freistehenden Betrieb geliefert, d.h. die Seitenteile sind
montiert und das Anschlussfeld ist mit den Buchsen nach hinten ausgerichtet. Wenn Sie das
Gerät vom Rackeinbau auf freistehenden Betrieb umbauen, positionieren und sichern Sie
das Anschlussfeld entsprechend und montieren Sie die Seitenteile wie unten abgebildet:
19" Rackmontage
Für Rackmontage entfernen Sie die beiden Seitenteile und drehen Sie das Anschlussfeld in die
bevorzugte Position. Lassen Sie genügend Platz für die Kabel und Stecker hinter dem Gerät.
Transportieren Sie das Gerät nie ohne die Sicherungsschrauben des
Anschlussfelds. Versuchen Sie nie, das Anschlussfeld von der Konsole zu
trennen. Verdecken Sie keine Lüftungsöffnungen. Achten Sie auf genügend Platz
zur Luftzirkulation.
8
FIT SIDE TRIMS - 4x M4 POZI SCREWS PER SIDE
RELEASE M4 POZI SCREW EACH SIDE
ROTATE POD AND REFIT SECURING SCREWS
193
SECURE IN RACK USING 8x M6 BOLTS
USE PLASTIC CUP WASHERS TO PROTECT THE PANEL
482.6 (19" RACK)
514
530
122
3
WZ
16:2
12:2
und
CONSOLE WIDTH = 507mm
