ALLEN & HEATH Qu-24 Handbuch
  1. Anleitungen
  2. Marken
  3. ALLEN & HEATH Anleitungen
  4. Mischpulte
  5. Qu-24
  6. Handbuch

ALLEN & HEATH Qu-24 Handbuch

Vorschau ausblenden Andere Handbücher für Qu-24:
Inhaltsverzeichnis

Quicklinks

1

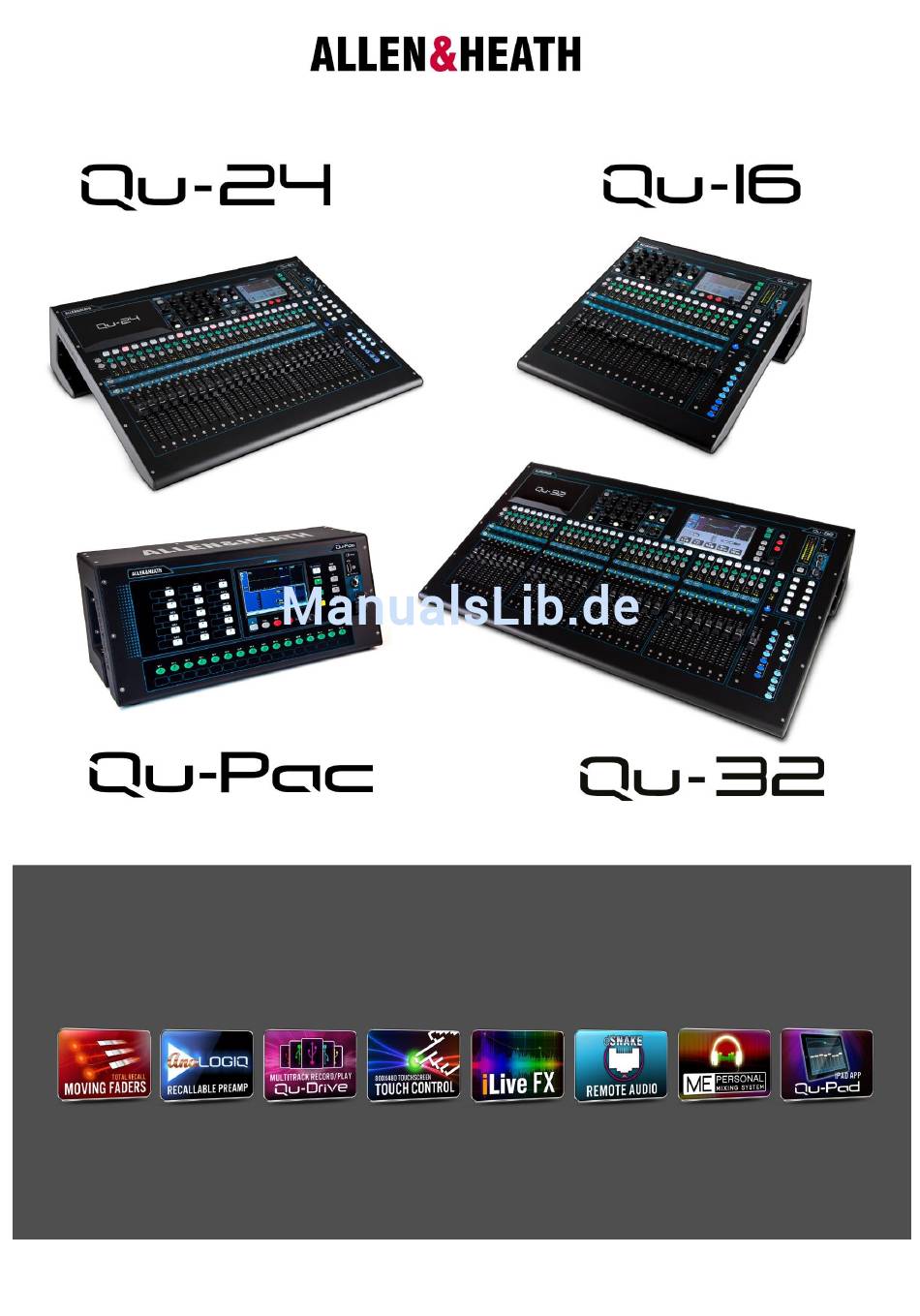

Qu – Serie Handbuch
Version 1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ALLEN & HEATH Qu-24

Inhaltszusammenfassung für ALLEN & HEATH Qu-24

  • Seite 1 Qu – Serie Handbuch Version 1.0...

  • Seite 2: Eingeschränkte, Einjährige Herstellergarantie Für Allen & Heath Produkte

    Eingeschränkte, einjährige Herstellergarantie für Allen & Heath Produkte Allen & Heath gewährt ab Kaufdatum eine einjährige Garantie auf Material- oder Herstellungsfehler für Hardware und Zubehör. Voraussetzung für die Gewährung der Garantieleistungen sind der bestimmungsgemäße Gebrauch der Sache und die vorhandene Originalverpackung.
  • Seite 3 Weitere Informationen zu erweiterten Garantieleistungen erhalten sie von ihrem zertifizierten Händler oder direkt beim Vertrieb. Alle Produkte der Qu Serie entsprechen den Standards der EEC- Verordnung 2004/108/EC und den Standards der Verordnung der Niederspannungsrichlinie 2006/95/EC. Jegliche technische Veränderungen an der Sache, die nicht durch Allen & Heath autorisiert wurden, haben den Verlust dieser garantierten Eigenschaften zur Folge.

  • Seite 4: Sicherheitshinweise

    Wichtige Hinweise – bitte vor dem ersten Einsatz lesen: Sicherheitshinweise: Bitte lesen sie die Sicherheitshinweise, die sie auf einem Beiblatt finden, vor dem ersten Einsatz. Um Schaden für sie und alle weiteren Nutzer zu vermeiden, sollten sie diese Hinweise unbedingt befolgen. Betriebssystem Die vollständige Funktion eines Qu-Mischpultes hängt maßgeblich von der verwendeten Firmware ab.

  • Seite 5: Allgemeine Hinweise Zum Umgang Mit Den Produkten Der Qu Serie

    Allgemeine Hinweise zum Umgang mit den Produkten der Qu Serie Stellen sie keine schweren oder scharfkantigen Gegenstände auf den Pulten der Qu Serie ab, um Beschädigungen an der Oberfläche, den motorisierten Fadern oder dem Touchscreen zu vermeiden Vermeiden sie Verschmutzung durch Flüssigkeiten, Staub oder kleine Gegenstände, die in Gehäuseöffnungen oder Faderbahnen eindringen können.

  • Seite 6: Der Kartoninhalt

    Part: AB1608 19” Rack Ear Kit für Qu-16 Rackschienen für den Einbau im Case oder Rack. Soft cover Part: QU-16-RK19 AP9262 - Qu-16 AP9458 - Qu-24 AP9639 - Qu-32 Polyester carry bag Qu-16 - Cat5 cables AP9931 Qu-Pac - AP9933 Für den Einsatz mit dSnake...

  • Seite 7: Inhaltsverzeichnis

    9.5 Die Presets 9.6 Welche Presets sind enthalten? 9.7 Routing 9.8 Arbeiten mit dem Routing Menu 9.9 Mix 9.10 Arbeiten mit der Matrix (nur Qu-24, Qu-32 und Qu-Pac) 9.11 Gruppen 9.12 Arbeiten mit Gruppen (nur Qu-24, Qu-32 und Qu-Pac) 9.13 Mute-Gruppen und DCA-Gruppen 9.14...
  • Seite 8 Technische Daten Über dieses Handbuch Dieses Handbuch wendet sich an die Nutzer der Qu-Serie Pulte Qu-16, Qu-24, Qu-32 und Qu- Pac mit der Firmware Version 1.8. Regelmäßige Firmware Updates finden sie auf der Homepage von Allen & Heath. Dort finden sie auch eventuelle Updates zu diesem Handbuch, Details zu den Firmware Updates sowie verschieden Kurzanleitungen zu einzelnen Themen und Anwendungen.
  • Seite 9 Mehr Informationen zu den Stageracks AR2412, AR84 und AB168 finden sie in den entsprechenden Handbüchern zu diesen Produkten. Qu – Serie Handbuch Version 1.0...

  • Seite 10: Neue Features In Der Firmware

    Wer seine bestehende Qu-Konsole zur Chrome-Konsole aufrüsten möchte, der kann dafür folgende Umbausets bei Allen & Heath bestellen: 004-742JIT KIT QU-16 CHROME CONVERSION 004-743JIT KIT QU-24 CHROME CONVERSION 004-744JIT KIT QU-32 CHROME CONVERSION Neue Features in der Firmware 1.8 Automatikmischer AMM für Sprachbeschallung Group Mix Mode, um mit Hilfe der Subgruppen zusätzliche Mixe zu erhalten...
  • Seite 11 Admin Passwort gilt jetzt auch für die Qu-App Neue Funktionen bei der Qu-App: - Audio Setup – PAFL, Talkback, Signalgenerator und AMM - AMM und MIDI Fader im Custom Layer - Inputlinking - Direct Out: Routingmöglichkeiten und Pegel - Matrix send - Mixbus: Routingmöglichkeiten und Quellen - Panorama im Mixbus - Global On/Off und Pre/Post in den Mixbussen...

  • Seite 12: Überblick Und Funktionen

    Insgesamt gehören vier Konsolen zur Qu-Serie: Qu-16: kompakter Rackmixer mit 16 Mono- und drei Stereoeingängen Qu-24: größeres Model mit 24 Mono- und drei Stereoeingängen. Zusätzlich mit Stereogruppen, einer Matrix und zusätzlichen Softkeys Qu-32: Größtes Model der Serie mit 32 Mono- und drei Stereoeingängen sowie zwei...
  • Seite 13 Gemeinsame Features Zusätzliche Stereoausgänge via AES oder analog als Alt Out und 2TRK Integrierter Automatikmixer für Konferenz- und Sprachbeschallung Separater Eingang für ein Talkback-Mikro dSnake CAT5 Digitalmulticore zur Verbindung mit den Mixracks AR2412, AR84 und AB168 Mix Mode für mehr Stereobusse Vier Mutegruppen und vier DCA-Gruppen AnaLOGIQ ™...

  • Seite 14: Systemarchitektur Und Processing

    FADER MUTE Route to: SIG GEN Sine Pink MUTE White ASSIGN Bandpass Qu-24(32) Cat5 Digital Snake to AudioRack and ME Personal Monitor System SIGNAL FLOW dSNAKE Mic/Line Inputs Line Inputs Line Outputs AES Out Qu-Drive 1 ------ 24(32) Grp 1---4(8)
  • Seite 15 Cat5 Digital Snake to AudioRack and ME Personal Monitor System SIGNAL FLOW CH17-32, Group and MTX Outputs Remote access to any Input/Output including: dSNAKE Mic/Line Inputs Line Inputs Line Outputs AES Out Qu-Drive 1 ------ 16 2Trk Alt Out Playback Record Mix 1-----------10 Stereo, 18 trk...

  • Seite 16: Die Unterschiede Zwischen Den Einzelnen Qu - Konsolen

    Die Unterschiede zwischen den einzelnen Qu – Konsolen Alle Konsolen der Qu-Serie arbeiten identisch und verfügen über den gleichen Touchscreen und eine identische Menustruktur. Anders als das Qu-16 verfügen die größeren Konsolen der Serie über zusätzliche Gruppen und Matrizen. Weitere Unterschiede auf der Bedienoberfläche sehen sie in der folgenden Grafik: 4 SoftKeys Shelf for iPad...
  • Seite 17 4 Group masters Larger Touch Screen 2 Matrix masters 4 DCA Group masters 32 fader strips 4 stereo Group mix selects Qu-Pac Das Qu-Pac verfügt über dieselbe Mix Engine wie das Qu-32, verzichtet aber auf alle Fader sowie Encoder und kann ausschließlich über die Remote App oder den Touchscreen bedient werden.

  • Seite 18: Szenenspeicher, Presets, Und Showfiles

    Qu-16 16 Mic/Line in 24 out, 22 in USB audio streaming 32 out, 30 in USB audio streaming 4 Group out Matrix out Qu-32 32 Mic/Line in 32 out, 32 in USB audio streaming 8 Group out Matrix out Qu-Pac 16 Mic/Line in 32 out, 32 in USB audio streaming Use dSNAKE to access up to 32 Mic/Line in and other mix outs Szenenspeicher, Presets, und Showfiles...

  • Seite 19: Usb Audio

    USB Audio Für Aufnahme und Wiedergabe auf einer Qu-Konsole formatierte USB-Sticks sind untereinander kompatibel. Bitte beachten sie die Anzahl unterschiedlicher Ein- und Ausgänge beim Streaming! Firmware Identische Firmwareversionen sind untereinander kompatibel. Bitte beachten sie: für verschiedene Konsolen sind dennoch unterschiedliche Downloads nötig. Laden sie für ein entsprechendes Update die entsprechenden Files für ihre Konsole von der Allen &...

  • Seite 20: Überblick Über Die Anschlussmöglichkeiten

    4. Überblick über die Anschlussmöglichkeiten Hier ein Überblick über alle rückseitigen Anschlussmöglichkeiten (am Beispiel des Qu-16). AES digital out Alt out Lamp 2Trk out LR main out Analogue Mix outputs Mic and Line inputs Talkback Mic in ST1 and ST2 Kensington Lock stereo line in Cable...
  • Seite 21 von Mikrofonen mit Phantomspeisung oder aktiven DI-Boxen immer gemuted sein. Stereo Line In Die beiden Stereo Line Inputs sind mit je zwei symmetrischen Klinkenbuchsen ausgestattet und eignen sich für den Einsatz mit Stereozuspielern. Beim Einsatz von Monosignalen nutzen sie den linken Eingang (L/M), der reche Eingang (R) wird dann automatisch stummgeschaltet / normalisiert.

  • Seite 22: Local Outputs

    Local Outputs Group-, Mix- und Matrix Out Alle Mono- und Stereomixe verfügen über niederohmige, symmetrische Ausgänge im XLR-Format mit einem Maximalpegel von + 22 dBu. Von hier aus können Monitorwege, externe Prozessoren, Delaylines oder andere Beschallungssysteme mit den entsprechenden Signalen versorgt werden.

  • Seite 23: Weitere Anschlussmöglichkeiten

    Weitere Anschlussmöglichkeiten Pultlampe Anschlussmöglichkeit für eine handelsübliche 12 Volt / 5 Watt Pultleuchte mit vierpoligem XLR-Anschluss. Wir empfehlen die bei Allen & Heath im Zubehör erhältliche LED- Pultlampe mit integriertem Dimmer. USB B Anschlussmöglichkeit an einen externen Rechner für bidirektionales Multichannel Streaming. Unterstützt den High Speed USB 2.0 Standard.

  • Seite 24: Netzversorgung

    Netzversorgung Die Konsolen der Qu-Serie sind mit einem Universalnetzteil ausgestattet und können damit weltweit eingesetzt werden. Das Universalnetzteil deckt einen Spannungsbereich von 100 Volt bis 240 Volt Wechselspannung bei einer Netzfrequenz von 47 bis 63 Hertz ab. Wichtig: Bitte lesen sie die Sicherheitshinweise auf dem separaten Hinweisblatt sorgfältig durch, bevor sie ihre Konsole zum ersten Mal in Betreib nehmen.

  • Seite 25: Die Qu-Konsole Einschalten

    Die Qu-Konsole einschalten Drücken sie den Netzschalter. Die blaue LED neben dem Netzschalter leuchtet auf und die Konsole benötigt einige Sekunden zum Hochfahren. Die Konsole startet mit den jeweils letzten Settings, im Display ist das Processing- Fenster zu sehen und und der Summenkanal ist angewählt. Um ein Einschaltknallen zu vermeiden empfehlen wir, die Konsole stets als erstes einzuschalten und stets als letztes auszuschalten.

  • Seite 26: Dsnake Remote Audio

    6. dSnake Remote Audio Alle Konsolen der Qu-Serie bieten eine komplette Ausstattung mit lokalen Ein- und Ausgängen. Alternativ können auch die digitalen Audioracks AR2412, AR84 oder AB168 von Allen & Heath benutzt werden, der Anschluss erfolgt über ein einzelnes Cat5E Kabel zwischen der Konsole und dem Audiorack.

  • Seite 27: Konsole Und Audio Rack Verbinden

    Eingänge ihrer Qu-Konsole oder die Remote Inputs am Audio Rack Remote Outputs Alle lokalen Ausgänge an den Qu-Konsolen können auf die Remote Outputs an den Audio Racks gepatched werden. Lokale Ausgänge und Remote Outputs können parallel genutzt werden. Konsole und Audio Rack verbinden Verbinden sie ein Ende des Netzwerkkabels in den dSnake Port ihrer Qu-Konsole, das andere Ende des Netzwerkkabels in den dSnake des Audio Racks.
  • Seite 28 AR2412, or connect directly to the Qu mixer via its dSNAKE port. Inputs Nach dem Start der Konsole starten die Qu-16, Qu-24 und Qu-32 zunächst mit einem 1:1 Patch sämtlicher Eingänge. Das Qu-Pac startet mit den Eingängen 1 – 16 lokal und den Remote Inputs 1 –...
  • Seite 29 Outputs Alle Ausgänge der Qu-Konsolen liegen sowohl lokal als auch an den Ausgängen der angeschlossenen Audio Racks vor. Zugriff auf das Ausgangspatching erhalten sie im Menu Setup / I/O Patch / dSnake Out. Es können nur die Outputs an den angeschlossenen Audio Racks gepatched werden. Qu –...

  • Seite 30: Qu Systeme

    6.2 Qu Systeme Allen Qu-Konsolen verfügen über sämtliche Ein- und Ausgänge lokal und können daher ohne zusätzliche Audio Racks betrieben werden. Trotzdem bieten natürlich abgesetzte Stageboxen gewisse Vorteile – insbesondere, wenn ein einzelnes Cat5 Kabel genügt, um die Audio Racks mit der Konsole zu verbinden. Im Folgenden finden sie verschiedene Konfigurationsmöglichkeiten.
  • Seite 31 Qu-24 – Alle Ein- und Ausgänge Qu-24+AR84 – 8 Ein- und 4 Qu-24+AR2412 – 24 Ein- und 12 werden lokal genutzt. Ausgänge via dSnake am Audio Ausgänge via dSnake. Rack. Qu-24 Qu-24 Qu-24 dSNAKE dSNAKE CH1-24 Out1-12 CH1-8 Out1-4 AR84 AR2412 Qu-24+AR2412+AR84 –...
  • Seite 32 Qu-32 – Alle Ein- und Ausgänge Qu-32+AR2412 – 24 Ein- und 12 Qu-32+AR84 8 Ein- und 4 Ausgänge werden lokal genutzt. via dSnake am Audio Rack. Ausgänge via dSnake. Qu-32 Qu-32 Qu-32 dSNAKE dSNAKE – 16 Ein- und 12 Ausgänge Qu-Pac CH1-24 Out1-12...
  • Seite 33 – Jede Qu-Konsole arbeitet auch mit einem einzelnen ME-1 oder dem ME-Hub und ME Personal Mixing System mehreren ME-1 zusammen. Die verbindung erfolgt via Netzwerkkabel und dSnake am Expander- oder Monitorport. Qu Mixer Qu Mixer Qu Mixer Qu Mixer dSNAKE dSNAKE dSNAKE dSNAKE...

  • Seite 34: Das Me Personal Mixing System

    6.3 Das ME Personal Mixing System Alle Konsolen der Qu-Serie erlauben den Anschluss des ME Personal Mixing Systems mit all seinen Vorteilen: schneller, individueller Monitormix durch den Musiker selbst. ME-1 Personal Mixer Mit bis zu 40 Eingängen, einer intuitiven Bedienoberfläche und Ausgängen für Kopfhörer und aktive Systeme ist der ME-1 Personal Mixer die beste Wahl für individuelles Bühnenmonitoring.

  • Seite 35: Qu-16, Qu24 Und Qu32 Im Überblick

    7. Qu-16, Qu-24 und Qu-32 im Überblick In diesem Abschnitt erhalten sie einen Überblick über die Bedienoberfläche aller Qu- Konsolen am Beispiel des Qu-16. Touch Screen Screen TouchChannel SuperStrip select Qu-Drive Fader Flip Engineer’s monitor Copy/Paste/reset Function key (Fn) Mix assign...
  • Seite 36 Über die Fader Flip Funktion können die Schieberegler der Qu-Konsolen auch als komfortable Variante zum Einstellen des 31-Band Graphic Equaizer genutzt werden. kann mit der Auswahl „Custom Layer only“ definiert Im Menu Setup / Control / Custom Layer werden, ob der User Zugriff auf alle drei Layer oder ausschließlich auf den Custom Layer erhalten soll.
  • Seite 37 welchen Kanal oder welche Kanäle sie die gespeicherten Settings übertragen wollen. Channel Reset – halten sie die Reset Taste unter dem Touchscreen gedrückt und wählen sie den betreffenden Kanal mit der Select Taste, um alle Settings automatisch in den Urzustand zu bringen. Graphic EQ Reset –...
  • Seite 38 Channel Meter Jeder Kanal verfügt über eine dreiflammige Pegelanzeige, der Abgriff erfolgt an mehreren Stellen im Kanalweg, aber stets vor dem Fader und vor dem Mute. Pk – die rote LED warnt vor Übersteuerung des Kanals und wird 3 dB vor Clipping aktiv. Überprüfen sie die Signalkette um festzustellen, woher die Übersteuerung rührt –...

  • Seite 39: Mastersektion

    7.2 Mastersektion Die Konsolen der Qu-Serie verfügen über einen separaten Masterfader. Dieser Fader fungiert als Masterfader für alle Mixbusse – abhängig davon, welcher Mix aktuell angewählt ist. Die Kanalfader zeigen dabei jeweils an, welche Kanäle in welchem Verhältnis auf den jeweiligen Mix gemischt werden. Mute Taster Durch drücken auf diesen Taster wird der jeweilige Mix gemuted.

  • Seite 40: Masterfader

    – Der Summenkanal, in der Regel der Mix für die Hauptbeschallungsanlage. – über diesen Mix werden die internen Effektengines der Qu-Serie angesprochen. Beim Qu-16 sind zwei unabhängige FX-Busse verfügbar, beim Qu-24 und Qu- 32 sind maximal vier Busse verfügbar. – hierüber erhalten sie Zugriff auf die Mono- Mix, Grp oder Stereomixe für Monitore oder die beiden Gruppen...

  • Seite 41: Sends On Fader

    Betätigen sie einen der Grp Taster und fügen sie Kanäle oder Returns durch drücken der Select Taster im jeweiligen Kanal zur Gruppe. Gruppen sind nur beim Qu-24 und Qu-32 verfügbar, nicht bei der Qu-16. Zurück zum Summenkanal Betätigen sie erneut den gerade gewählten Taster oder Taster über dem Masterfader.
  • Seite 42 Hold and then press Toggle individual sources Toggle all sources Pre/Post Assign Sends on faders Qu – Serie Handbuch Version 1.0...

  • Seite 43: Qu-Pac Im Überblick

    8. Qu-Pac im Überblick Das Qu-Pac verzichtet komplett auf Fader und den Channelstrip, lässt sich jedoch über den Touchscreen oder eine App bedienen. Hier erhalten sie einen Überblick über alle Funktionen und Bedienelemente. SoftKeys Touchscreen Live mixing screens System screens ST3 Input Qu-Drive USB Phones...
  • Seite 44 Qu-Control Dieser Bildschirm ist analog zum Custom Channel der Fadervarianten. Hier können einfache Pegelanzeigen und Mutes abgelegt werden, die bei Bedarf schnell und einfach erreichbar sein müssen. Über eine entsprechende User-Einstellung lässt sich festlegen, dass ausschließlich dieses Fenster der Live Mixing Screens erreichbar ist –...
  • Seite 45 System Screens In einer zweiten Reihe rechts vom Touchscreen befinden sich vier Taster für die sogenannten System Screens. In den dazugehörigen Menupunkten finden sie alle wichtigen Einstellungen für die Grundeinstellungen des Qu-Pac sowie die Effekteinstellungen. Home Hier befinden sich ganz grundsätzliche Funktionen – Einstellungen zur Benutzerkontrolle, sicheres herunterfahren, verschiedene Anzeigeoptionen (RTA, Meters), die Qu-Drive Funktionen und mehr.
  • Seite 46 Select Taster am betreffenden Kanal setzt das Processing zurück (HPF, Gate, PEQ, Kompressor und Input Delay) Select Taster im betreffenden Mix setzt das Processing zurück (PEQ, GEQ, Kompressor und Output Delay) Taster setzt alle Sends, Panoramen und Routings (Pre / Post) zurück Custom Select Taster Jeder der 16...

  • Seite 47: Processing Und Mix

    9. Processing und Mix 9.1 Kanäle benennen Alle Eingänge und Mixe der Qu-Konsolen können mit Klarnamen benannt werden. Die Eingabe erfolgt über eine virtuelle Tastatur im Touchscreen der Qu-Konsolen. Die jeweilige Kanalbezeichnung erscheint im Display oben links. Die folgenden Kanäle und mixe können individuell benannt werden: Mono Inputs Stereo Inputs...
  • Seite 48 Kanalbenennung mit dem Qu-Pad oder der Qu-You App Qu-Pad und die Qu-You App übernehmen automatisch die auf den Konsolen vergebenen Namen. Sämtliche Benennungen können auch einfach und unkompliziert in den Apps vorgenommen und editiert werden. Benennung von Szenen Einmal vergebenen Namen für eine Szene werden mit im Szenenspeicher abgelegt.

  • Seite 49: Processing

    Input Delay, vollparametrischer Vierkanal-Klangregelung, Monokanäle können zudem zu einem Stereopaar gelinkt werden. Sämtliche Mixe, die Gruppen und die Matrizen (nur Qu-24 und Qu-32) verfügen über eine Ausstattung mit parametrischem Vierband-EQ, Grafischem EQ, Kompressor und Delay, bei den Subgruppen ist zudem noch ein Ducker verfügbar.

  • Seite 50: Arbeiten Mit Presets

    9.4 Arbeiten mit Presets User Library – Für eigene  Presetss. Durch drücken der Taste erreichen sie Library Factory Library – Eine  In der Übersicht links finden sie individuelle Auswahl an typischen Grundeinstellungen für einen Presets für den PEQ, in der Übersicht rechts schnellen Start befinden sich komplette Kanalpresets ...
  • Seite 51 Preamp Mit dem analogen Preamp der Qu-Konsolen passen sie ihre Quellen an den internen Arbeitspegel der Konsole an. Danach wird das Signal im AD-Wandler digitalisiert. Sources Durch drücken des Tasters im Processing Menu erhalten sie Zugriff auf die vier möglichen Quellen / Source für das Eingangssignal:...
  • Seite 52 Über den USB Select im Chanel Strip können sie schnell zwischen den verschiedenen Quellen (Local oder dSnake sowie Qu-Drive oder USB B) umschalten. Diese Funktion ist nur für das Qu-16, Qu-24 und Qu-32 verfügbar. Phantom Power Für Kondensatormikrofone oder aktive DI-...
  • Seite 53 Polarity Drehen sie durch betätigen des Ø Buttons im Touchscreen die Polarität einzelner Signale. Ein hilfreiches Tool, um Kammfiltereffekte auszuschalten – beim Einsatz von zwei Mikrofonen an der Snare oder bei eng nebeneinanderliegenden Toms. Delay Jeder Eingang verfügt über ein zuschaltbares Input Delay.
  • Seite 54 Ducker Öffnen sie Ducker Setup durch antippen des Buttons im Touchscreen Single – der Ducker wirkt nur auf einen Kanal. Gang – so wirkt der Ducker auf alle Kanäle, die sie zur Gang zugefügt haben. Trigger Input – durch antippen des Buttons und einstellen mit dem Encoder bestimmen sie den Kanal, der als Trigger fungiert und den Ducker steuert.
  • Seite 55 Das Gate Gates kommen zum Einsatz, um Signale beim Unterschreiten eines gewissen Schwellwertes automatisch stummzuschalten oder im Pegel abzusenken – zum Beispiel um nerviges Brummen eines Keyboards oder das Dröhnen einer Trommel abzuschneiden. Das Gate können sie entweder über den In –...
  • Seite 56 PEQ (Parametrischer Equalizer) Pro Kanal stehen vier vollparametrische Bänder zur kreativen Klangbearbeitung bereit. Gain – Der Regelbereich reicht von -15 dB Absenkung bis + 15 dB Verstärkung Frequency – Jedes Band umfasst den gesamten Frequenzbereich von 20 Hertz bis 20 Kilohertz. Ein überlappen von Bändern ist jederzeit möglich.
  • Seite 57 Processing im Mix In allen Mixbussen der Qu-Serie (Summe, Gruppen, Mono- und Stereomixe sowie die Matrizen beim Qu-24, Qu-32 und Qu-Pac) haben sie einen PQ, einen grafischen Equalizer sowie einen Kompressor verfügbar, bei Bedarf kann ein Effektweg insertiert werden. Qu – Serie Handbuch...
  • Seite 58 Um Zugriff auf die Processingfunktionen für den jeweiligen Mix zu erhalten, betätigen sie den Select Button (Sel) über dem Masterfader, beim Qu-Pac wählen sie den Channel Screen Button. Mix and Matrix In jedem Mixbus kann ein Delay mit maximal 170 Millisekunden zugeschaltet werden – zum Beispiel um das Hauptsystem in kleinen Clubs auf die Backline zu verzögern oder um in größeren Locations Delay- oder...
  • Seite 59 Schneller und einfacher kommen sie über die Funktion Fader Flip zum Ziel (nicht beim Qu- Pac). Betätigen sie GEQ Fader Flip und nutzen sie die Kanal- und den Masterfader zum Einstellen des grafischen Equalizers. Im Touchscreen werden dann die aktiven Frequenzen angezeigt, zusätzlich dazu sind die jeweiligen Frequenzen auch auf der Oberfläche der Konsole bei den...

  • Seite 60: Die Presets

    9.5 Die Presets Die Konsolen der Qu-Serie verfügen über eine umfangreiche Sammlung von Presets für die grafischen und parametrischen EQs, Gates, Kompressoren oder komplette Kanalzüge. Neben einer Auswahl an Factory Presets können selbstverständlich auch eigene Presets abgespeichert werden – insgesamt stehen 128 Speicherplätze zur Verfügung. Durch betätigen des Tasters im Menu Processing...

  • Seite 61: Welche Presets Sind Enthalten

    9.6 Welche Presets sind enthalten :Bell Flat - 4 bell @ 0.5 octave Channel :Mic Vocal or instrument mic :Shelf Flat - Shelving LF and HF :Line Line level source Banjo Banjo pickup or mic :DI 48V With 48V on for DI box Bass:A Acoustic (upright) bass Bass:A...

  • Seite 62: Arbeiten Mit Dem Routing Menu

     Bei Bedarf Mute- und DCA Gruppen festlegen Qu-Pac Routing und Panorama Qu-16, Qu-24, Qu-32 Diese Option ist nur aktiv, wenn der ausgewählte Mix auch ein Panorama unterstützt – also beim Summenmix, den Stereomixen 5 – 10 und den Gruppen.
  • Seite 63 FX Sends – Umschaltung zwischen Pre und Post Fader für die zwei (Qu-16) oder 4 (Qu-24 und Qu-32) Effektwege Grp Sends – Routing zu den Stereogruppen (Qu-24 und Qu-32) oder zu den alternativen Mixen (nicht beim Qu-16 Mute/DCA Group Assign – Zuweisung zu den Mute- oder DCA - Gruppen Qu –...
  • Seite 64 FX Sends – Umschaltung zwischen pre und post Fader für die zwei (Qu-16) oder 4 (Qu-24 und Qu-32) Effektwege Grp Sends – Routing zu den Stereogruppen (Qu-24 und Qu-32) oder zu den alternativen Mixen (nicht beim Qu-16 Mute/DCA Group Assign – Zuweisung zu den Mute- oder DCA –...
  • Seite 65 - Als USB Audio Send. Hier legen sie fest, ob die Quelle für den Mitschnitt auf USB der Insert (Standardeinstellung) oder der Direct Out ist. Für einen Livemitschnitt empfehlen wir den Insert. Qu – Serie Handbuch Version 1.0...
  • Seite 66 Der Channel Mix Screen Definieren sie hier, ob die jeweiligen Auxwege prefader oder postfader abgegriffen werden. Typischerweise werden Monitorwege prefade geroutet, Effektwege oder separate Ausspielwege für zusätzliche PA- Lautsprecher (Sidefill, Delayline) hingegen Postfader. Über den On / Off Button können einzelne Kanäle gänzlich aus einem Mix genommen werden.
  • Seite 67 Chanel Group Send Screen Das Qu-24 verfügt über zwei Stereogruppen, das Qu-32 und das Qu-Pac verfügen über insgesamt vier Stereogruppen. Beim Qu-16 sind keine Gruppen verfügbar. Die Gruppen sind seit der Firmware Version 1.8 verfügbar, jede Gruppe kann als interne Subgruppe oder als separater Stereomix genutzt werden.

  • Seite 68: Mix

    Über das Mix Fenster erhalten sie Zugriff auf die Routings für alle Mixe sowie die Mute- Gruppen und DCA-Gruppen. Wählen sie im Fenster Mix den entsprechenden Mixweg aus. Assign all channels on or off to a mix, or set all sources pre or post-fader. Mit dem Encoder bestimmen sie die Balance im LR-Mix oder in einem der Stereo Auxwege.

  • Seite 69: Arbeiten Mit Der Matrix (Nur Qu-24, Qu-32 Und Qu-Pac)

    Seit der Firmware 1.8 ist der Group Mix Mode verfügbar – Gruppen können jetzt als konventionelle Stereo-Subgruppe oder als zusätzlicher Mix genutzt werden. Damit verfügt das Qu-24 im Mix Mode über maximal 4 Mono- und 5 Stereo-Mixe, Qu-32 und Qu-Pac verfügen dann über insgesamt vier Mono- und sieben Stereo-Mixe.
  • Seite 70 Group Mode Sie aktivieren den Group Mode durch betätigen des entsprechenden Buttons. Subgruppen sind stets in Stereo ausgeführt und übernehmen das Panorama und den Pegel der jeweils auf die Gruppe gerouteten Kanäle. Effektreturns können ebenfalls in eine Subgruppe geroutet werden. Subgruppen können eine Matrize speisen.

  • Seite 71: Arbeiten Mit Gruppen (Nur Qu-24, Qu-32 Und Qu-Pac)

    9.12 Arbeiten mit Gruppen (nur Qu-24, Qu-32 und Qu-Pac) Wählen sie zunächst im Group Master Routing aus, ob sie die jeweilige Gruppe als Stereo Mix oder Stereo Subgruppe nutzen möchten. Die Werkseinstellung ist stets die Subgruppe, ein Umschalten zwischen Gruppe und Mix hebt alle bestehenden Einstellungen einer Gruppe auf.
  • Seite 72 Stereo Mix Gruppen können alternativ auch als zusätzlicher Stereomix genutzt werden. Damit verhalten sie sich genau wie die bereits vorhandenen Stereo Mixe 5/6, 7/8 und 9/10. Somit stehen bei Bedarf ein oder zwei weitere Stereomixe zur Verfügung, die zum Beispiel zusätzliche IEM Systeme speisen.

  • Seite 73: Mute-Gruppen Und Dca-Gruppen

    9.13 Mute-Gruppen und DCA-Gruppen Die Konsolen der Qu-Serie verfügen über vier Mutegruppen und vier DCA-Gruppen. Mutegruppe Mit einer Mutegruppe lassen sich alle Signale, die in der jeweiligen Mutegruppe enthalten sind, mit einem einzigen Knopfdruck stummschalten oder aktivieren – so, als würde man jeden einzelnen Kanal und jeden einzelnen Mix separat ein- oder ausschalten.
  • Seite 74 Öffnen sie den Reiter Mute / DCA Group Assign und wählen sie auf dem Touchscreen aus, in welchen Mute- oder DCA-Gruppen die ausgewählte Quelle enthalten sein soll. Der grüne Haken neben der jeweiligen Mutegruppe zeigt an, dass für die jeweilige Mutegruppe ein SoftKey aktiv ist.

  • Seite 75: Arbeiten Mit Den Mute-Gruppen

    9.14 Arbeiten mit den Mute-Gruppen Sie erreichen die Mutegruppen auf vier Wegen: 1. Beim Qu-16, Qu-24 und Qu-32 navigieren sie zum Home Screen. Beim Qu-Pac nutzen sie dafür den Channel / DCA / Mute Screen. 2. Aus dem Routing Menu heraus erreichen sie die Mutegruppen durch Drücken des...

  • Seite 76: Arbeiten Mit Den Dca-Gruppen

    9.15 Arbeiten mit den DCA-Gruppen Sie erreichen die DCA-Gruppen auch sechs verschiedenen Wegen: 1. Über das Routing Menu. Betätigen sie den Fn Button, um die Master Ansicht zu erreichen. Dort werden alle vier DCA- Gruppen angezeigt. Durch antippen des Mute Buttons der jeweiligen DCA Gruppe auf dem Touchscreen kann die entsprechende DCA-Gruppe stummgeschaltet werden.
  • Seite 77 Die rote LED in den Mute Buttons oberhalb der Fader zeigt ihnen an, welchen Status der jeweilige Kanal aktuell hat. Dauernd leuchtend bedeutet, dass der Kanal direkt gemuted ist. Eine schnell blinkende LED zeigt an, dass der Kanal in einer Mutegruppe stummgeschaltet wurde.
