INGÄNGE
Ess gibt zwei zusäztliche Stereo-Returneingänge,ST1 und ST2, die die Zahl der
insgesamt im L-R-Mix vorhandenen Quellen beim WZ16:2DX auf 20 und beim
WZ12:2DX auf 16 bringen. Sie können für die Rückführung von Effektsignalen,
Abhöre von 2-Spur-Recordern oder für Expander und Submixer-Mischungen sowie
für Stereo-Pausenmusik verwendet werden.
AUX1/2 LEV
-
Schickt die Return-Signale (L und R zu Mono kombiniert)
unabhängig von dem Pegel der Hauptmischung zu den Auxwegen 1 oder 2, um
zum Beispiel
Effektreturns oder eine Stereo-Aufnahme zu den Monitoren der
Musiker zu liefern. Bis zu 6dB Verstärkung sind hier möglich.
L-R LEV - regelt den Pegel des Return-Signals in der L-R Mischung.
Beachten Sie bitte, daß auch das Return des internen Effektprozessors über die
Regler ST1-Aux und LR in die Mischung zurückgebracht werden.
M
ASTERSEKTION
AUX MASTERS
-
Ausgangspegel an externe Geräte anzupassen oder Monitor-, Effekt- und
Aufnahmepegel ohne Veränderung der Hauptmischung zu verändern. Die Regler
bieten bis zu +4dB Verstärkung über der nominalen '0' Stellung.
L-R FADER
-
die einzelnen 100mm Fader regeln den Pegel der L-R
Hauptmischung, wobei +10dB Verstärkung über der nominalen "0"-Stellung möglich
sind.
Für die besten Ergebnisse sollten die Fader bei normalen lauten Pegeln
ungefähr bei der "0"-Stellung stehen. Wenn Sie sie oft deutlich unter "0"einstellen, ist
der Eingang des folgenden Verstärkers oder Recorders für den +4dBu-Ausgang des
Mixers. Drehen Sie in diesem Fall einfach den Eingangspegelregler dieser Geräte
zurück. Wenn diese keinen haben, können Sie auch einen Dämpfer (ein Attenuator-
Pad) zwischen das Mischpult und die folgenden Geräte schalten.
M
ONITOR
PFL - Eine große rote LED leuchtet auf, wenn irgendeine PFL-Taste gedrückt ist.
Das PFL-Signal hat Vorrang vor jeder ausgewählten Monitorquelle.

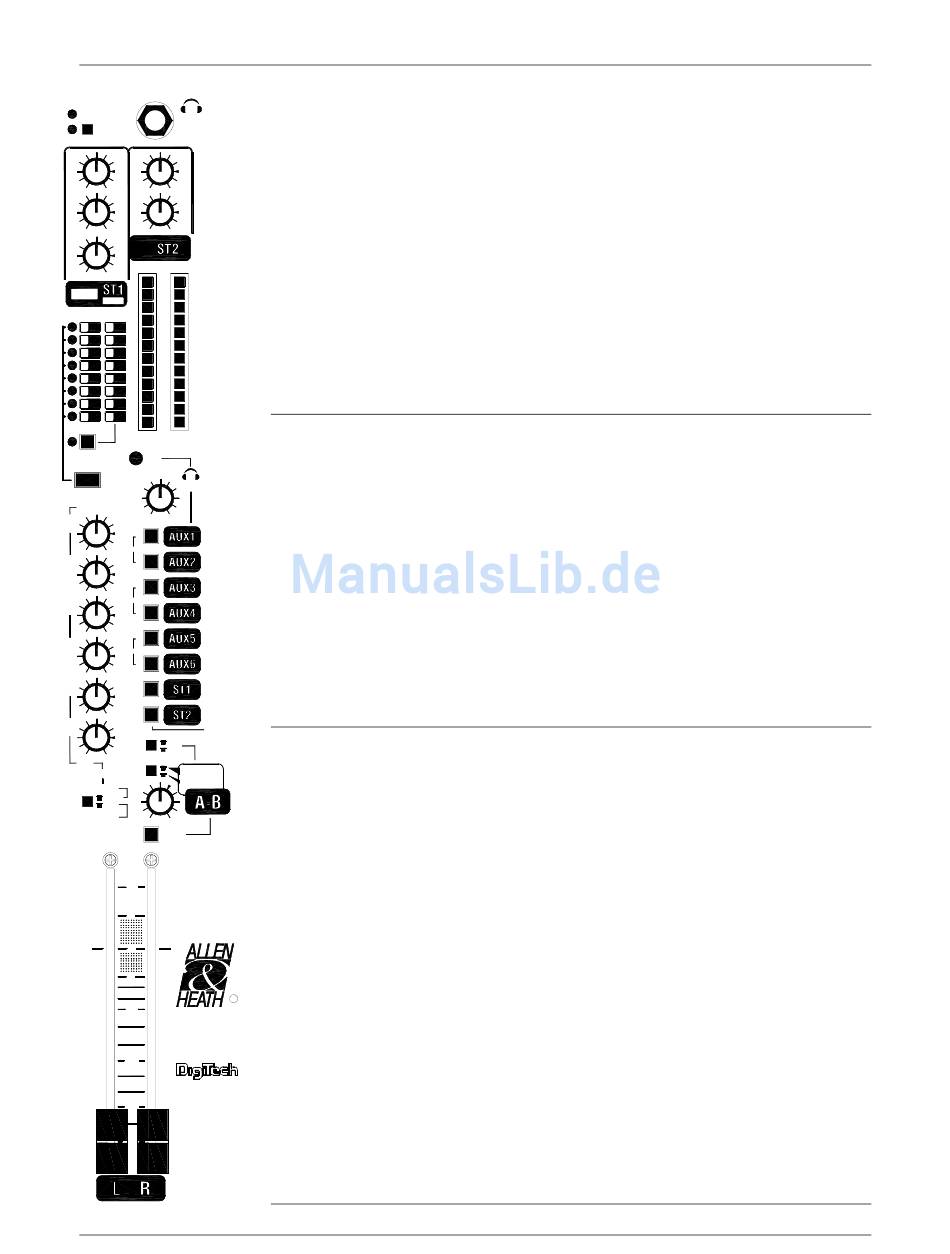

MONITOR Tastengruppe -
man in den Kopfhörern hört und das auf den L,R Pegelmessern gezeigt wird. Es
sind die Aux-Summen 1-6 und die Stereoreturns ST1 und ST2. Die Schalter haben
eine fallende Prioritätskette von oben (in der Schalterreihe). Die Prioiritäten sind wie
folgt: PFL geht vor Aux, die wiederum vor ST1 liegen, der Vorrang vor ST2 hat.
So können Sie zum Beispiel alles zur Abhöre der LR-Hauptmischung einstellen,
dann mit ST1 durch den 2-Spur Return unterdrücken und schliesslich mit Aux einen
einzelnen Monitor kontrollieren. Jede beliebige PFL-Taste hat vor allen diesen
Auswahlmöglichkeiten Vorrang.
Auxwege können Mono oder als Stereopaare abgehört werden. Zum Beispiel hört
man bei nur Aux1 Mono, mit Aux1 und Aux2 zusammen hört man Aux1-2 als
Stereopaar. Drückt man dann Aux3, ersetzt dieser Weg das Aux1-2 Signal und so
weiter. Das ist besonders nützlich, wenn man Stereo-Cues oder Aufnahme-Sends
einstellt.
Jeder Auxweg hat einen Master-Pegelregler, um den
8 Schalter, mit denen man das Signal auswählt, das
