Montage- und Betriebsanleitung

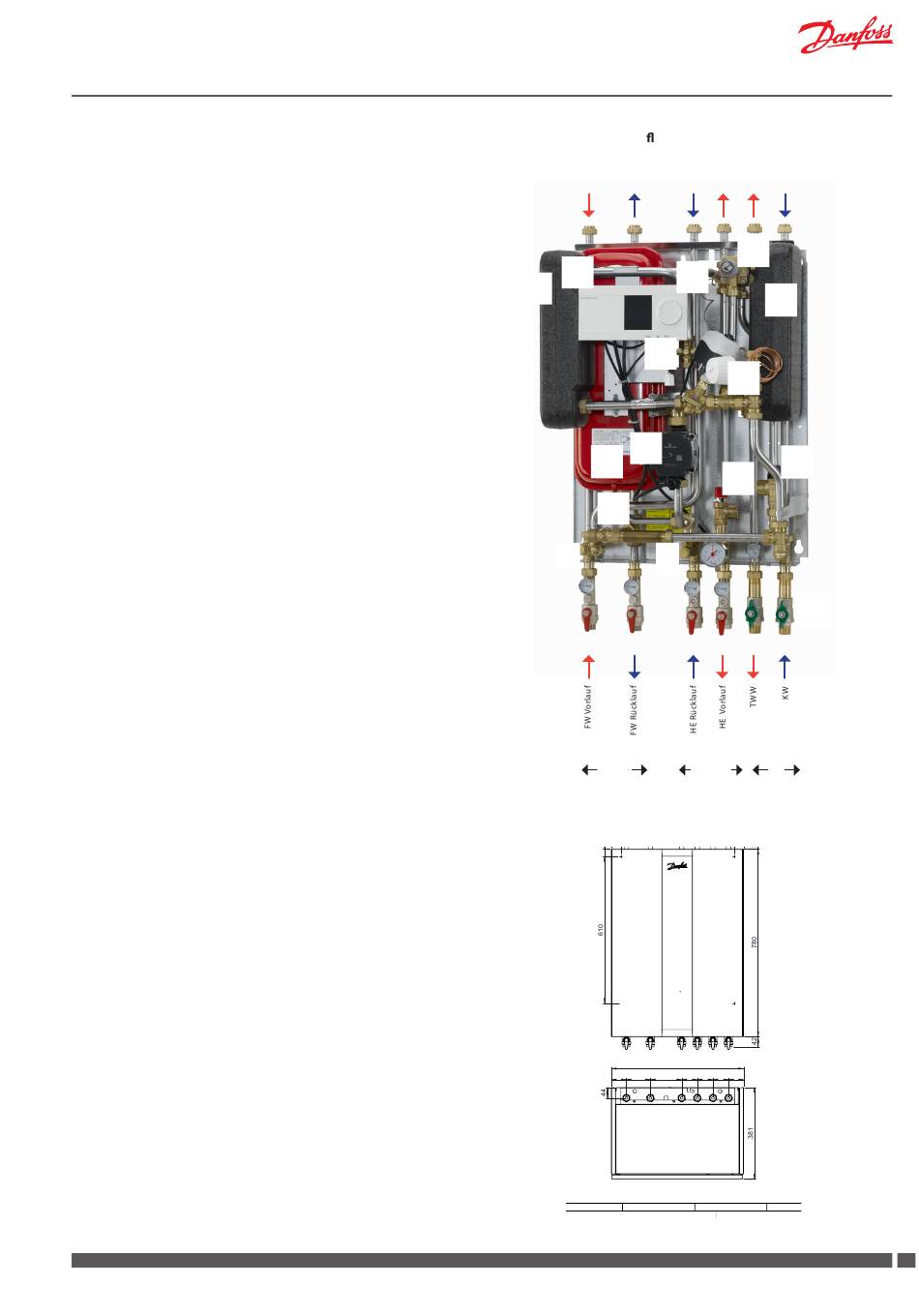

5.2 Akva Lux II VX H (ECL 310/A237) - 1 Heizkreis + Trinkwarmwassererwärmung im Durch usssystem
1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager TWW
5 Schmutzfänger
7C Kugelhahn ¾ AG/AG 120 mm für DVGW
8 Umwälzpumpe, HE
11 Sicherheitsventil, HE
12 Sicherheitsventil, TWW
16 Ausdehnungsgefäß
24 Passstück für WMZ
25 Elektronische Regelung
29 Elektrischer Stellantrieb AMV 150
30 Volumenstromregler mit Motorstellventil AHQM
38 PTC2+P Regler
40 Thermostat für Bypass/Zirkulation
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert
werden und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H861 x B min. 510 / max. 553* x T365 mm
Maße mit Verkleidung
H861 x B500 x T381 mm
H 861 x B600** x D381 mm
* Stationen mit wärmegedämmtem Plattenwärmetauscher Typ XB06H-1 40 für
sowohl HE als auch TWW Kreise.
** Breite der Verkleidung für Stationen mit wärmegedämmtem Plattenwärme-
tauscher Typ XB06H-1 40 für sowohl HE als auch TWW Kreise.
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
7 TWW
8 KW
Anschlussmaße:
FW, KW, TWW: G¾" (AG)
HE: G¾" (IG)
Zirk. R½" (AG)
Danfoss District Energy
Akva Lux II VX
145X2134 AQ148286458849de-DE0302
25
29
1
30
24
8
16
24
5
5
Primâr Sekundär
1 2
A
40 470
B
C
D
550
62,5 100 130 65 65
E
A B C D
F
1 2
von oben
38
2
40
12
11
7C
TW
3
4 5
40
65 62,5
Wand
General tolerance accuracy
Weight
Replace
E F
Design
Approval
Confidential: Property of Danfoss Redan A/S, Nordbo
Not to be handed over to, copied or used by third pa
dimensional reproduction of contents to be authorize
3 4 5
DKDHR
kg
9 9
