Montage- und Betriebsanleitung

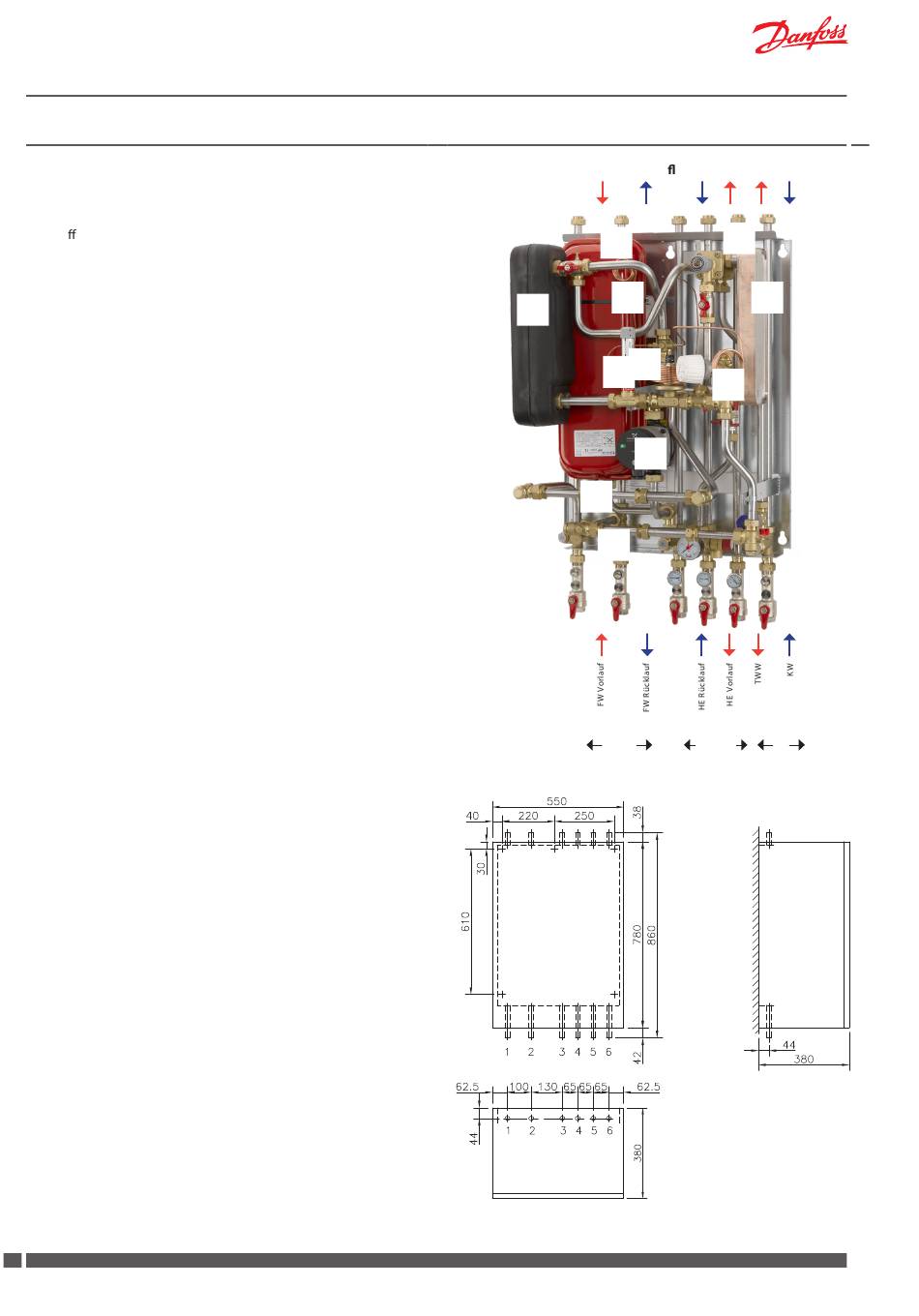

5.0 Hauptkomponente
5.1 Akva Lux II VX (thermostatisch geregelt) - 1 Heizkreis und Trinkwarmwassererwärmung im Durch usssystem
1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager TWW
4 Di erenzdruckregler
8 Umwälzpumpe, HE
16 Ausdehnungsgefäß
17 Entlüftung
24 Passstück für WMZ
30 Thermostat T°C 200 / VS2
38 PTC2+P Regler
40 Thermostat für Bypass/Zirkulation
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert wer-
den und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H860 x B510 x T345 mm
Maße mit Verkleidung
H860 x B550 x T380 mm
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
5 TWW
6 KW
Anschlussmaße:
FW: G¾" (AG)
KW, TWW, HE: G¾" (IG)
Zirk. R½" (IG)
8
DKDHR
Akva Lux II VX
145X2134 AQ148286458849de-DE0302
17
16
1
4
30
8
24
24
Sekundär
Primâr
Wand
von oben
Danfoss District Energy
38
2
40
TW
