Montage- und Betriebsanleitung

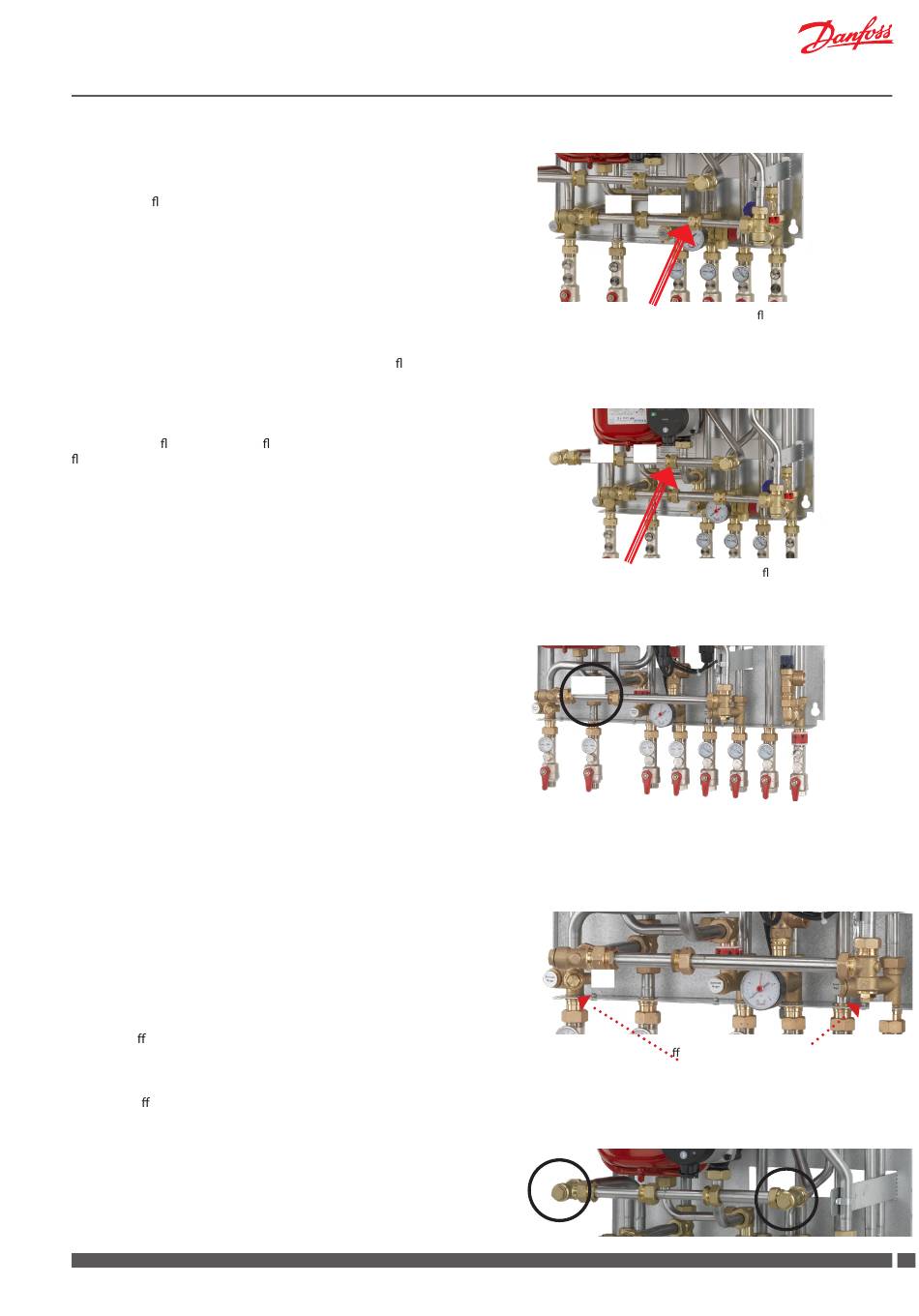

6.4 Wärmemengenzähler, Passstücke
Akva Lux II VX (thermostatisch geregelt)
Die Fernwärmekompaktstation Akva Lux II VX ist mit Nippelrohre/
Passstück(e) ( exible Einbaulänge 100 - 165 mm) für den Einbau
eines Wärmemengenzählers in FW Rücklauf oder/und FW Vorlauf
ausgerüstet.
Einbau von Wärmemengenzähler in FW Rücklauf
Der Wärmemengenzähler lässt sich bauseitig ohne Umbau der Sta-
tion wie folgt einbauen:
- Verschraubungen (Mutter) am Passstück/Nippelrohr 13a lösen.
Passstück/Nippelrohr 13a entfernen und Wärmemengenzähler
einsetzen und verschrauben - Dichtungen nicht vergessen.
- Fur WMZ mit eine Baulenge über 110 mm** ist das exible
Passstück/Nippelrohr 13a 1
es die Baulenge des Wärmemengenzählers entspricht.
- Mutter/Gegenmuter festspannen.
Wichtig: Durch ußrichtung des exiblen Rohres beibehalten,
exibles Rohr immer zuletzt verschrauben.
Einbau von Wärmemengenzähler in FW Vorlauf
Folgen Sie bitte die obigen Anweisungen für Einbau von Wärmen-
genzähler in FW Rücklauf.
Einbau von Wärmengenzähler in sowohl FW Vorlauf als auch
Rücklauf (Lecküberwachung)
Folgen Sie bitte die obigen Anweisungen für Einbau von Wärmen-
genzähler in FW Rücklauf.
Akva Lux II VX HWP und Akva Lux II VX H2WP
Die Fernwärmekompaktstationen Akva Lux II VX H und Akva Lux
II VX H2WP sind mit Nippelrohr/Passstück für den Einbau eines
Wärmemengenzählers in FW Rücklauf ausgerüstet.
Montage des Wärmemengenzählers
- Verschraubungen (Mutter) am Passstück/Nippelrohr 13b lösen.
Passstück/Nippelrohr 13b entfernen und Wärmemengenzähler
einsetzen und verschrauben - Dichtungen nicht vergessen.
- Nach Montage des Wärmemengenzählers sind alle Gewinde-
anschlüsse zu kontrollieren und gegebenenfalls nachzuziehen.
Montage der Temperaturfühler
Der Wärmemengenzähler wird im Normalfall mit bereits montierten
Temperaturfühlern zur Erfassung der Vor- bzw. Rücklauftemperatur
geliefert.
Die Akva Lux II VX HWP und Akva Lux II VX H2WP Stationen sind
für Einbau von Temperaturfühlern mit M10x1 Gewinde vorbereitet
(siehe Foto rechts).
Der Vorlau ühler wird in der Fühlertasche auf FW Vorlauf (Punkt
A) montiert (M10 Pfropf ausbauen und Temperaturfühler einführen.
Messingüberwurfmutter der Fühler werden mit einem Gabelschlüssel
leicht festgedreht).
Der Rücklau ühler wird im Wärmengenzählergehäuse montiert, bzw.
in der Rühlertasche auf FW Rücklauf (Punkt B).
Bitte beachten:
Einige Varianten werden nur mit ½" Pfropf geliefert (gilt für Akva Lux II
VX (thermostatisch geregelt).
Danfoss District Energy
zu lösen und zu verschieben, damit
145X2134
Akva Lux II VX
13a
*)Mutter/Gegenmutter lösen und das exibles Rohr
13a ist gleitend von 110 bis 165 mm einstellbar.
1
13
**)Mutter/Gegenmutter lösen und das exibles Rohr
13 ist gleitend von 110 bis 165 mm einstellbar.
1
13b
A
AQ148286458849de-DE0302
13a 1
13 1
Nippelmu e ½"/M10x1 einschl. Pfropf M10
B
13 13
