Regelung des Heizkreises
Zur Regelung des Heizkreises ist die Akva Lux II VX HWP primär-
seitig mit einem Volumenstromregler mit Motorstellventil Danfoss
AHQM und einem elektrischen Stellantrieb Danfoss AMV 150, das
dem elektronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist mit einem Druckbegrenzungsventil ausgestattet, das
die Stellmembrane vor einem zu hohen Di erenzdruck schützt.
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
manuell schließen. Manuelles Schließen erfolgt über den Hub der
Einstelldrossel, durch das Drehen des Einstelldrossels im Urzeigersinn.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
Volumenstromregler mit Motorstellventil AHQM
Umwälzpumpe, Heizkreis
Siehe bitte Punkt 11 auf Seite Seiten 24-27 für weitere Informa-
tionen über Umwälzpumpe.
20 DKDHR
Akva Lux II VX HWP (ECL310/A237)
Akva Lux II VX
145X2134 AQ148286458849de-DE0302

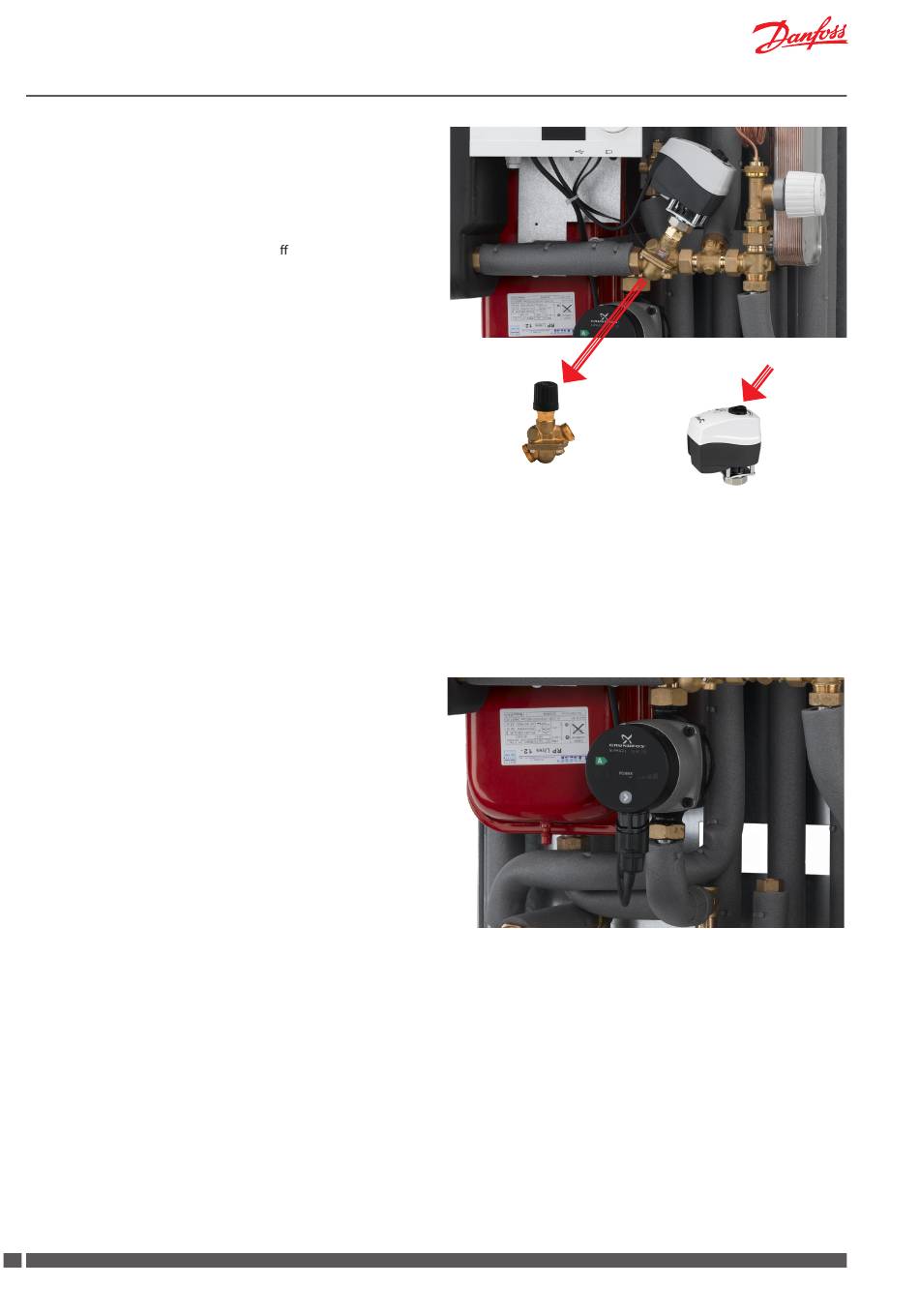

Manuelle Hubverstellung
(AMV 150)
AHQM
Der Knopf auf der Unterseite
des Stellantriebes während
der manuellen Hubverstellung
gedrückt halten.
