Montage- und Betriebsanleitung

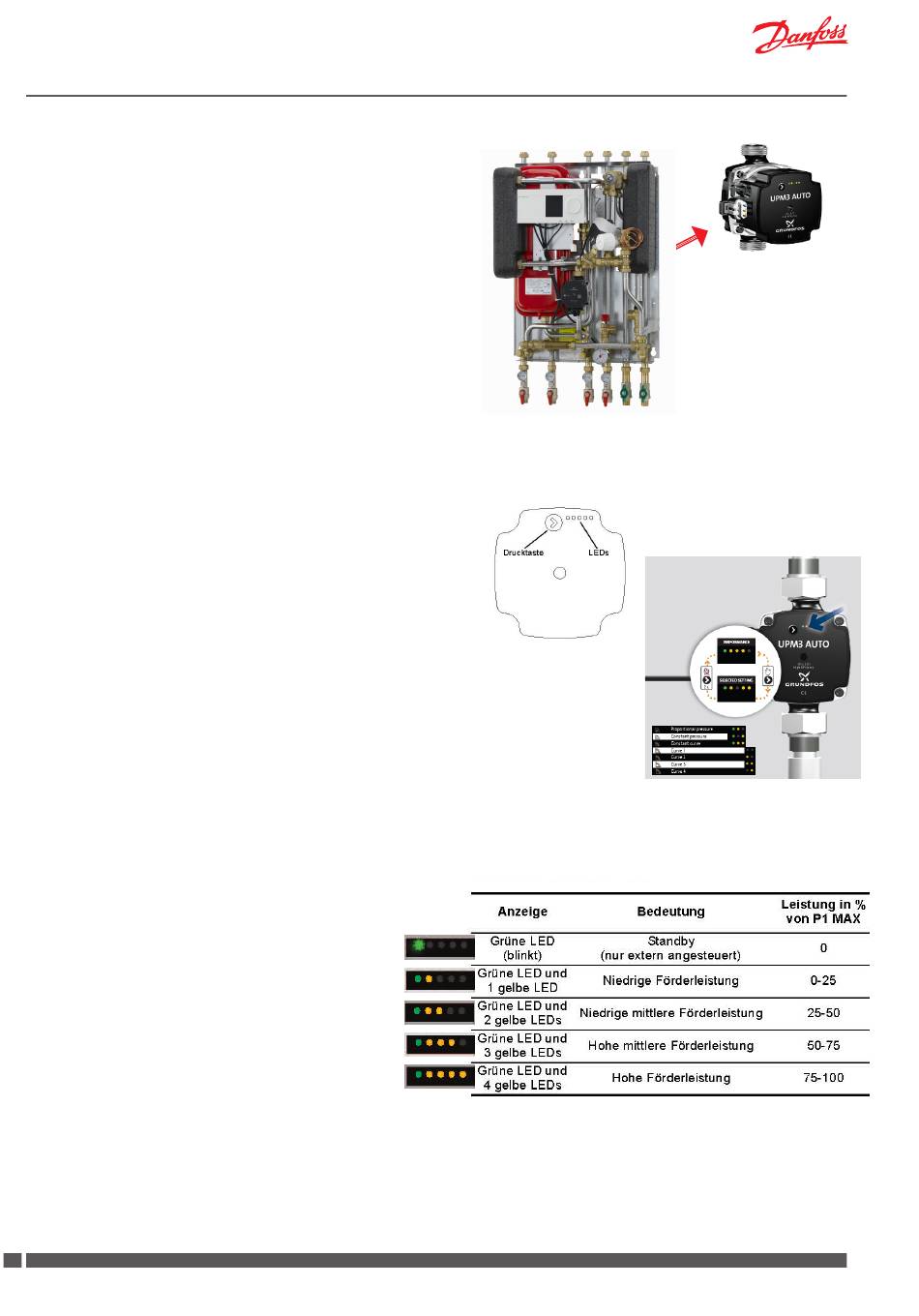

Grundfos Pumpe UPM3 Auto
Die Grundfos UPM3 Auto Pumpe hat 12 optionale Einstellmöglich-
keiten, die über der Drucktaste ausgewählt werden können. Siehe
bitte Abb. 1 - Bedienfeld.
Das Bedienfeld besteht aus einer Drucktaste, einer roten/grünen
LED und 4 gelben LEDs.
Bei der UPM3 Auto ist die AUTO
gelung standardmäßig eingestellt.
Im Bedienfeld wird Folgendes angezeigt:
* Anzeigemodus (während des Betriebes)
- Betriebsstatus
- Alarmstatus
*Einstellmodus (nach Drücken der Taste)
Im Anzeigemodus wird entweder der Betriebsstatus oder der Alarm-
status angezeigt.
Ist die Pumpe in Betrieb, leuchtet die LED1 grün. Die Kombination
der vier anderen LEDs zeigt die aktuelle Leistungsaufnahme (P1) an.
Siehe Abb. 2 - Anzeigemodus / Betriebsstatus.
26 DKDHR
maximum Proportionaldruckre-
ADAPT
145X2134
Akva Lux II VX
Abb. 1. Bedienfeld
mit einer Drucktaste und
fünf LEDs.
Abb. 2. Anzeigemodus / Betriebsstatus.
