Montage- und Betriebsanleitung

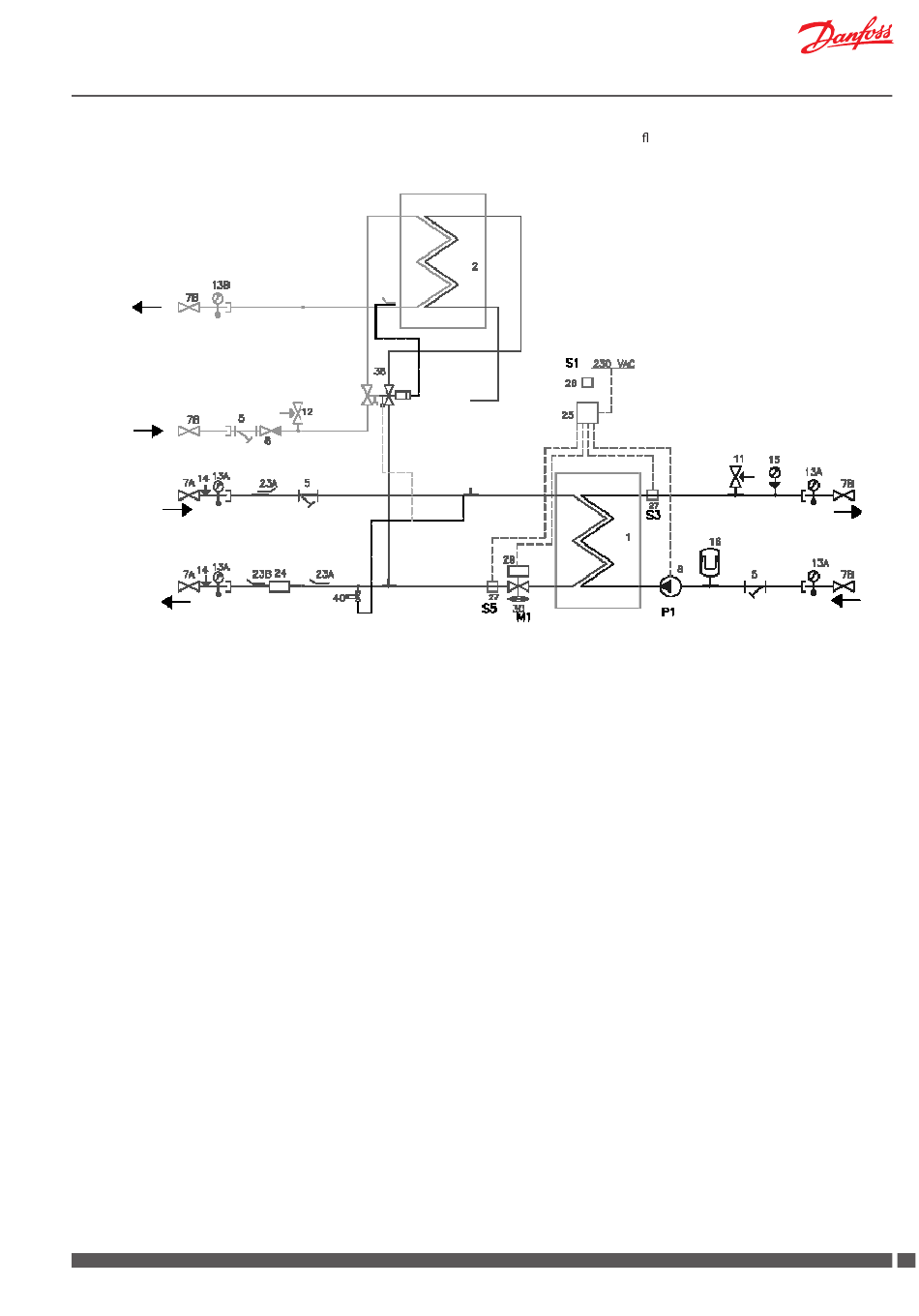

3.2 Akva Lux II VX HWP (ECL 310/A237) - 1 Heizkreis und Trinkwarmwassererwärmung im Durch usssystem
WW
KW
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
2 Plattenwärmeübertrager, WW, mit Dämmung
5 Schmutzfänger
6 Rückschlagventil
7A Kugelhahn ¾ AG/AG 120 mm für Therm./Mano.
7B Kugelhahn ¾ IG/AG für Therm.
7C Kugelhahn ¾ AG/AG 120 mm für DVGW
8 Umwälzpumpe HE
11 Sicherheitsventil, Heizung
12 Sicherheitsventil, TWW
13 Thermometer
14 Manometerstutz
15 Manometer
16 Ausdehnungsgefäß
23A Fühlertasche für WMZ ½"
23B Stopfen ½" mit O-Ring
24 Passstück für WMZ, 3/4" x 110 mm
25 Regler Danfoss ECL 310/A237
26 Außenfühler Danfoss ESMT
27 Anlegefühler Danfoss ESMC
29 Elektrischer Stellantrieb AMV 150
30 Volumenstromregler mit Motorstellventil AHQM
38 PTC2+P Regler
40 Danfoss Thermostat für Bypass/Zirkulation
----------------------------------------------------------------------
Zubehör: Zirkulationsset (nicht im Lieferumfang enthalten)
Für Elektro-Anschluss siehe bitte separate ECL-Applikationsanleitung.
Danfoss District Energy
Akva Lux II VX
Zirk.
Bypass
145X2134 AQ148286458849de-DE0302
HE
Vorlauf
HE
Rücklauf
5 5
