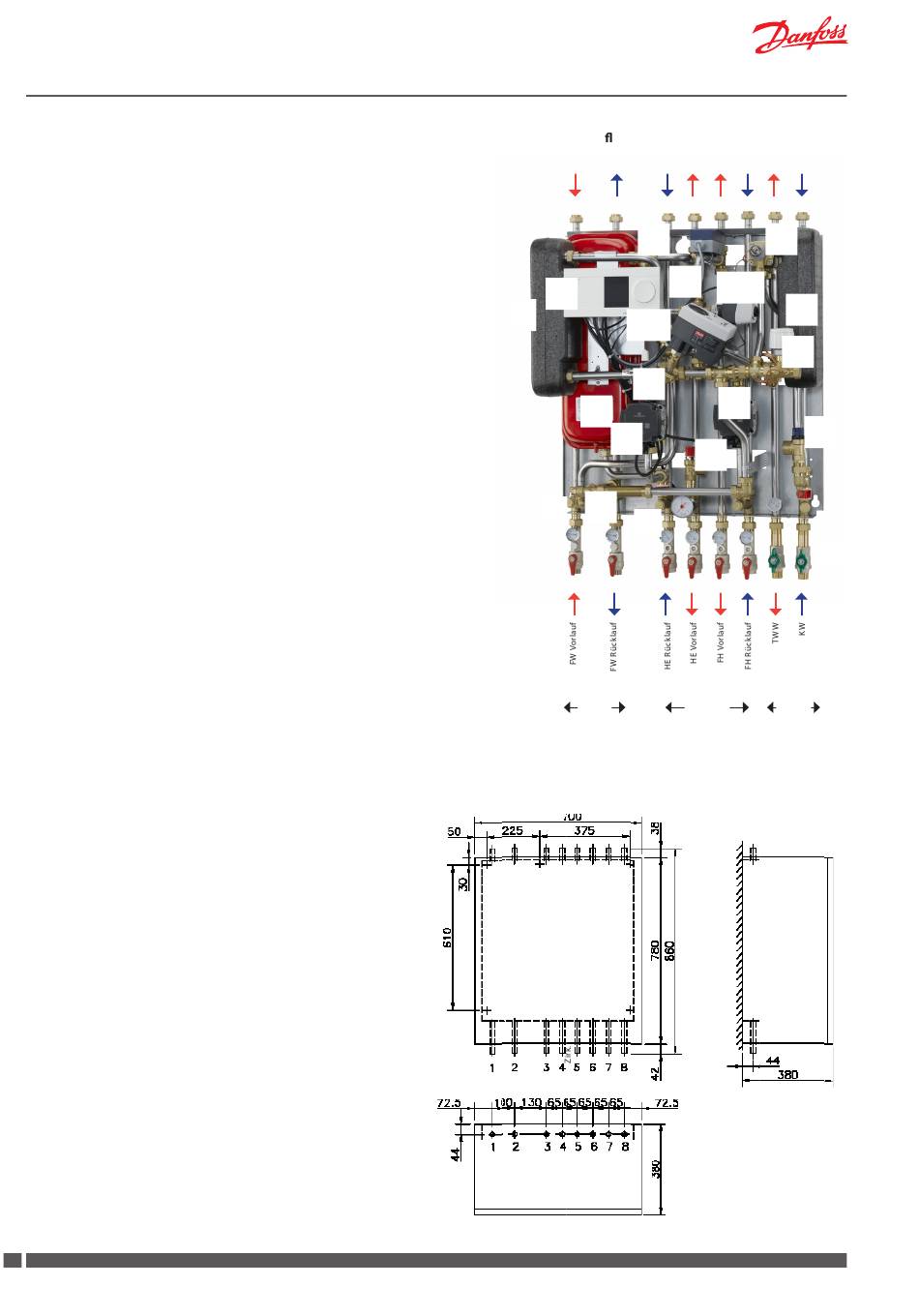

5.3 Akva Lux II VX H2WP (ECL 310/A260) - 2 Heizkreise + Trinkwasssererwärmung im Durch usssystem
1 Plattenwärmeübertrager HE
2 Plattenwärmeübertrager TWW
5 Schmutzfänger
7C Kugelhahn ¾ AG/AG 120 mm für DVGW
8 Umwälzpumpe, HE
10 Umwälzpumpe, FH
11 Sicherheitsventil, HE
12 Sicherheitsventil, TWW
16 Ausdehnungsgefäß
24 Passstück für WMZ
25 Elektronische Regelung
29A Elektrischer Stellantrieb AMV 13
30 Volumenstromregler mit Motorstellventil AHQM
29B Elektrischer Stellantrieb AMV 150
38 PTC2+P Regler
40 Thermostat für Bypass/Zirkulation
51 3-Wege Ventil VMV 30/15
54 Sicherheitsthermostat Jumo AT
Für diese Station ist Anschluß oben oder unten möglich.
Bitte bemerken, dass die Kugelhähne lose mitgeliefert
werden und bauseits einzubauen sind.
Bitte beachten:
Varianten mit anderen Komponenten können vorkommen und kön-
nen von der Abbildung abweichen.
Die jeweils gültigen Bedienungsanleitungen der eingebauten Kom-
ponenten werden immer der Lieferung beigelegt.
Maße:
Maße ohne Verkleidung
H861 x B650 x T365 mm
Maße mit Verkleidung
H861 x B700 x T380 mm
Anschlüsse:
Reihefolge:
1 Fernwärme (FW) Vorlauf
2 Fernwärme (FW) Rücklauf
3 Heizung (HE) Rücklauf
4 Heizung (HE) Vorlauf
5 Fussbodenheizung (FH) Vorlauf
6 Fussbodenheizung (FH) Rücklauf
7 TWW
8 KW
Anschlussmaße:
FW, KW ,TWW: G¾" (AG)
HE, FH: G¾" (IG)
Zirk. R½" (AG)
10 DKDHR
