Montage- und Betriebsanleitung
3.0 Schaltplan - Beispiele

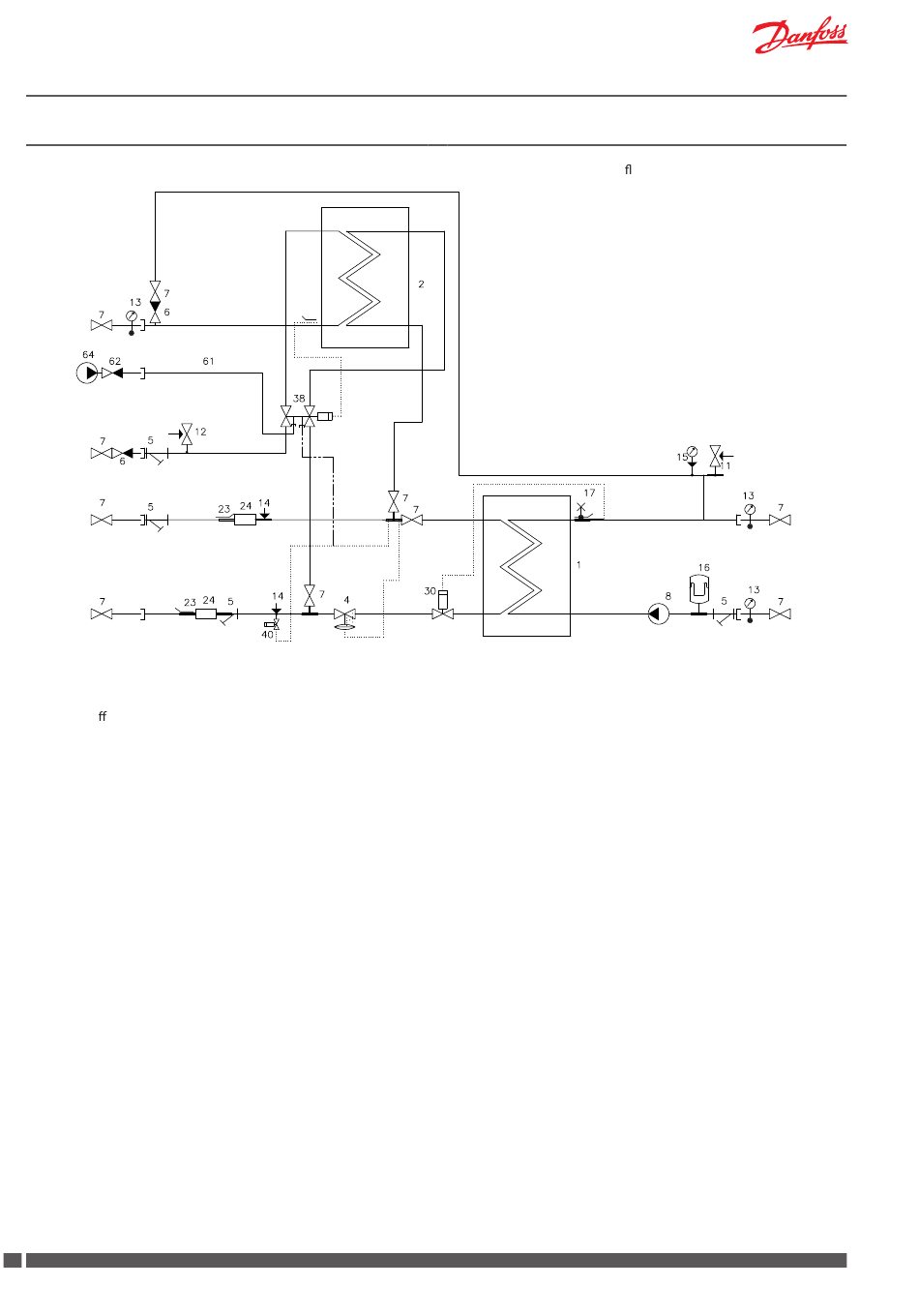

3.1 Akva Lux II VX (thermostatisch geregelt) - 1 Heizkreis und Trinkwarmwassererwärmung im Durch usssystem
WW
Zirk.
KW
FW
Vorlauf
FW
Rücklauf
1 Plattenwärmeübertrager, Heizung, mit Dämmung
2 Plattenwärmeübertrager, WW, mit Dämmung
4 Di erenzdruckregler AVPL
5 Schmutzfänger
6 Rückschlagventil
7 Absperrventil
8 Umwälzpumpe Heizung
11 Sicherheitsventil, Heizung
12 Sicherheitsventil, WW
13 Thermometer
14 Manometerstutz ¼
15 Manometer
16 Ausdehnungsgefäß
17 Entlüftung
23 Fühlertasche für WMZ ½"
24 Fleksibles Passstück für WMZ, 3/4" x 110-165 mm
30 Thermostat T°C200 / VS2-15
38 PTC2 + P Regler
40 Danfoss Thermostat für Bypass/Zirkulation
----------------------------------------------------------------------
61 Zirkulationsschlauch (nicht im Lieferumfang enthalten)
62 Rückschlagventil (nicht im Lieferumfang enthalten)
64 Umwälzpumpe WW Zirk. (nicht im Lieferumfang enthalten)
4
DKDHR
Akva Lux II VX
Zirk.
Bypass
145X2134 AQ148286458849de-DE0302
HE
Vorlauf
HE
Rücklauf
