Videosignal

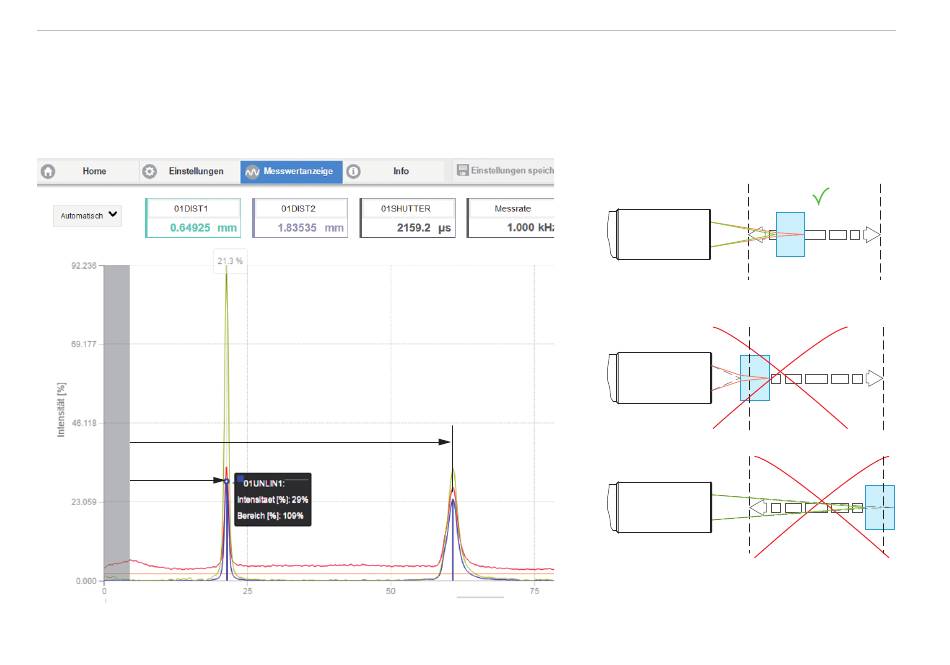

Befindet sich eine Oberfläche des Messobjekts außerhalb des Messbereichs, liefert der Controller nur ein Signal für
den Weg, die Intensität und den Schwerpunkt. Dies kann auch der Fall sein, wenn ein Signal unterhalb der Erken-
nungsschwelle liegt. Bei einer korrekten Dickenmessung eines transparenten Materials sind zwei Grenzflächen aktiv.
Im Videosignal sind dementsprechend auch zwei Peaks sichtbar.
Weg 1
01DIST1
Videosignal
Webseite
Seite 22
Weg 2
01DIST2
(Dickenmessung)
Einseitige Dickenmessung, transparentes Messobjekt
Messanordnung für Dickenmessung:
Sensor
Messobjekt im
Messbereich mit zwei aktiven Grenzflächen
Sensor
Sensor
Messobjekt nur teil-
weise im Messbereich
Dickenmessung nicht möglich
confocalDT 2411 / 2416 / Ethernet
MBA
MBE
Messobjekt
Messbereich (MB)
MBA
MBE
Messobjekt
Messbereich (MB)
MBA
MBE
Messobjekt
Messbereich (MB)
