Versorgungsspannung
Nennwert: 24 V DC (20 ... 28 V)
Leistungsaufnahme < 7 W (IFC2411), <9 W (IFC2416).
3
2
20 ...
1
28 VDC
Spannungsversorgung nur für Messgeräte, nicht gleich-
zeitig für Antriebe oder ähnliche Impulsstörquellen ver-
wenden. Micro-Epsilon empfiehlt die Verwendung des
optional erhältlichen Netzteils PS2020 für den Controller.
Schalten Sie das Netzteil erst nach Fertigstellung
der Verdrahtung ein.

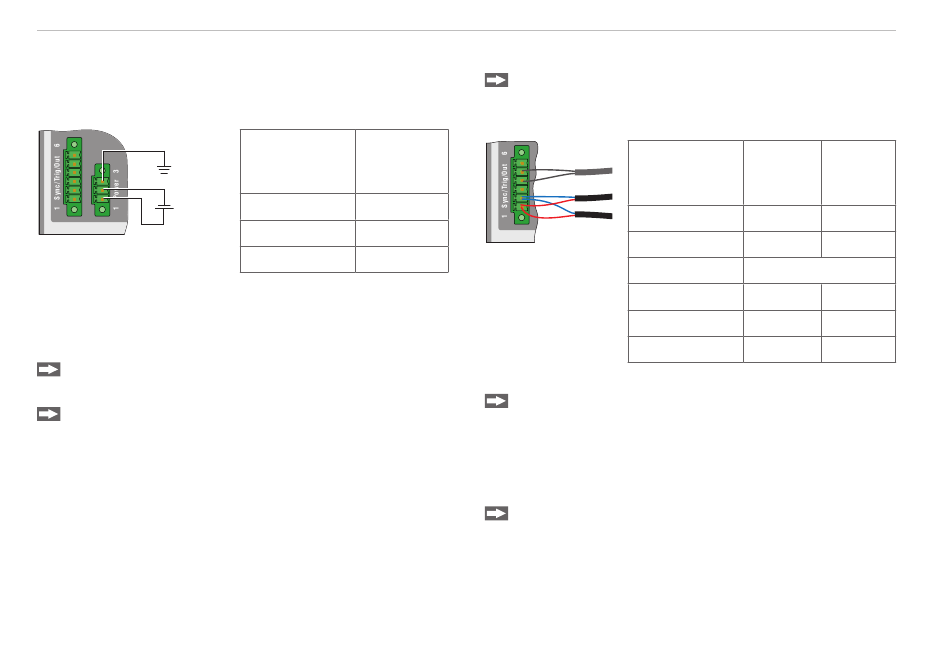

Verbinden Sie die Eingänge Pin 1 und Pin 2 am
Controller mit einer 24 V-Spannungsversorgung.
Seite 8
Controller
Versor-
3-pol
gung
Klemmbuchse
1
V
+
2
GND
3
Schirm
Synchronisation, Trigger
Verbinden Sie alle GND untereinander, falls die
Controller nicht von einer gemeinsamen Stromver-
sorgung gespeist werden.
Controller
Trigger
Klemmbuchse
Synch.
Stern- oder Kettensynchronisierung
Verbinden Sie die Pins 1 und 2 von Controller 1
(Master) polaritätsrichtig mit den Pins 1 und 2 von
Controller 2 (Slave) bis Controller n, um zwei oder
mehrere Controller miteinander zu synchronisieren.
Triggerung
Verbinden Sie die Pins 4 und 5 mit der Triggerquelle
(Master).
Elektrische Anschlüsse
Signal
Pegel
5-pol
1
Sync +
RS422
2
Sync -
RS422
3
Kabelschirm
4
Trig
TTL
5
GND
6
Out
HTL/TTL
confocalDT 2411 / 2416 / Ethernet
