Schicht-Dickenmessung, transparentes Messobjekt
Schicht-Dickenmessung, transparentes
Messobjekt
Diese Funktion ist verfügbar mit dem Controller
IFC2416. Der Controller wertet an den Oberflächen
reflektierte Signale aus. Der Controller berechnet aus
den max. möglichen sechs Signalen die Abstände zu
den Oberflächen und daraus die Dicke.
Richten Sie den Sensor senkrecht auf das zu
messende Objekt. Achten Sie darauf, dass sich
das Messobjekt in etwa in Messbereichsmitte
(= MBA + 0,5 x MB) befindet.
i
Der Lichtstrahl muss senkrecht auf die Objekt-
oberfläche treffen, andernfalls sind Messunsi-
cherheiten nicht auszuschließen.
MBA

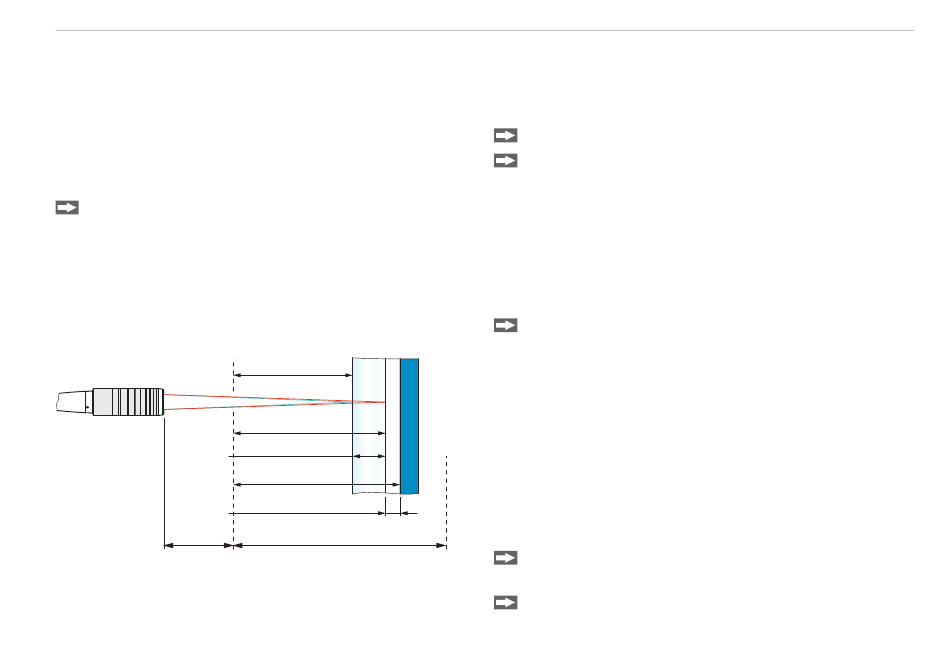

Messung an einem transparenten Messobjekt mit meh-
reren Schichten
confocalDT 2411 / 2416 / Ethernet
Weg 1
DIST1
Weg 2
Dicke
Weg 3
Dicke
Thick23
MB
Preset auswählen
Wechseln Sie in das Menü
Wählen Sie im Menü
Multilayer Luftspalt
Preset
er laminiertes Glas
Peakauswahl
Die Anzahl der Peaks ist gleichbedeutend mit der Anzahl
an Materialübergängen eines Messobjektes innerhalb des
Messbereiches.
Wechseln Sie in das Menü
Messwertaufnahme
Sie die benötigten Peaks aus.
Materialauswahl
Für die Berechnung eines korrekten Dickenmesswertes ist
die Angabe des Materials unerlässlich. Um die spektrale
Änderung des Brechungsindex auszugleichen, sollten we-
nigstens drei Brechzahlen bei verschiedenen Wellenlän-
gen oder eine Brechzahl und die Abbezahl bekannt sein.
In der Materialtabelle gibt es vordefinierte Materialien.
Wechseln Sie in das Menü
Messwertaufnahme
Ordnen Sie, entsprechend dem verwendeten Mess-
objekt, die Materialien den einzeln Schichten zu.
Home
.
Messkonfiguration
das
Multilay-
oder
aus.
Einstellungen
>
Peakauswahl
>
und wählen
Einstellungen
>
Materialauswahl
>
.
Seite 21
