Einseitige Dickenmessung, transparentes
Messobjekt
Der Controller wertet zwei an den Oberflächen reflek-
tierte Signale aus. Der Controller berechnet aus beiden
Signalen die Abstände zu den Oberflächen und daraus
die Dicke.
Richten Sie den Sensor senkrecht auf das zu
messende Objekt. Achten Sie darauf, dass sich das
Messobjekt in etwa in Messbereichsmitte
(= MBA + 0,5 x MB) befindet.
i
Der Lichtstrahl muss senkrecht auf die Objektober-
fläche treffen, andernfalls sind Messunsicherheiten
nicht auszuschließen.
Weg 1
Sensor
Weg 2
Dicke
MBA
MB

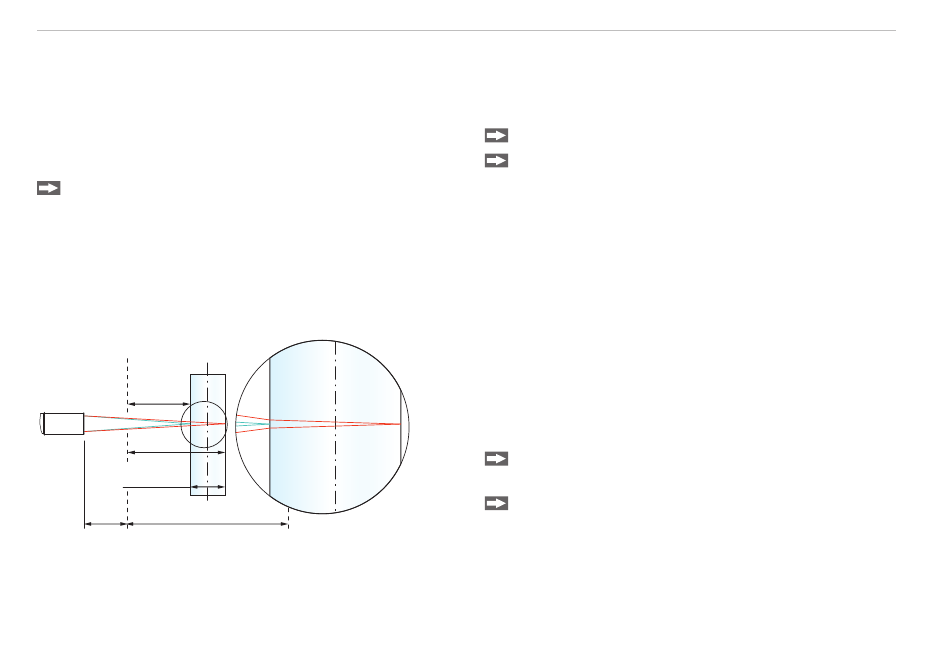

Einseitige Dickenmessung an einem transparenten
Messobjekt
Seite 20
Einseitige Dickenmessung, transparentes Messobjekt
Preset auswählen
Wechseln Sie in das Menü
Wählen Sie im Menü
Einseitige Dickenmessung
Diese Voreinstellung veranlasst den Controller den
ersten und zweiten Peak im Videosignal für die Dicken-
berechnung zu verwenden.
Materialauswahl
Für die Berechnung eines korrekten Dickenmesswertes
ist die Angabe des Materials unerlässlich. Um die
spektrale Änderung des Brechungsindex auszugleichen
benötigen Sie wenigstens drei Brechzahlen bei ver-
schiedenen Wellenlängen oder eine Brechzahl und die
Abbezahl.
In der Materialtabelle gibt es vordefinierte Materialien.
Wechseln Sie in das Menü
Messwertaufnahme
Wählen Sie für Schicht 1 den Werkstoff des Mess-
objektes aus.
Home
.
Messkonfiguration
die
aus.
Einstellungen
>
Materialauswahl
>
.
confocalDT 2411 / 2416 / Ethernet
