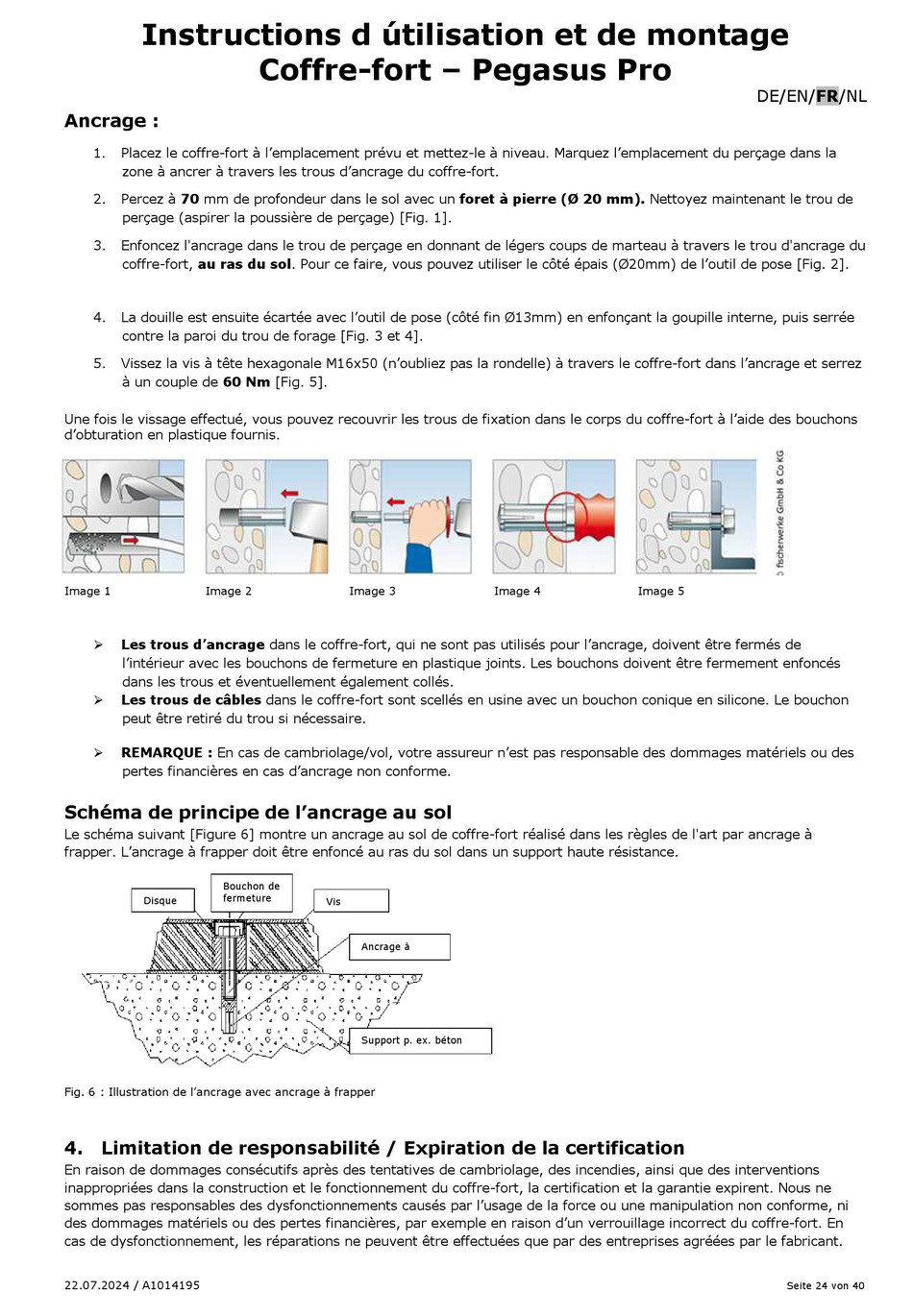

Format Pegasus Pro Bedienungs- Und Montageanleitung Seite 24

Instructions d útilisation et de montage
Ancrage :
1. Placez le coffre-fort à l'emplacement prévu et mettez-le à niveau. Marquez l'emplacement du perçage dans la
zone à ancrer à travers les trous d'ancrage du coffre-fort.
2. Percez à 70 mm de profondeur dans le sol avec un foret à pierre (Ø 20 mm). Nettoyez maintenant le trou de
perçage (aspirer la poussière de perçage) [Fig. 1].
3. Enfoncez l'ancrage dans le trou de perçage en donnant de légers coups de marteau à travers le trou d'ancrage du
coffre-fort, au ras du sol. Pour ce faire, vous pouvez utiliser le côté épais (Ø20mm) de l'outil de pose [Fig. 2].
4. La douille est ensuite écartée avec l'outil de pose (côté fin Ø13mm) en enfonçant la goupille interne, puis serrée
contre la paroi du trou de forage [Fig. 3 et 4].
5. Vissez la vis à tête hexagonale M16x50 (n'oubliez pas la rondelle) à travers le coffre-fort dans l'ancrage et serrez
à un couple de 60 Nm [Fig. 5].
Une fois le vissage effectué, vous pouvez recouvrir les trous de fixation dans le corps du coffre-fort à l'aide des bouchons
d'obturation en plastique fournis.
Image 1 Image 2
Les trous d'ancrage dans le coffre-fort, qui ne sont pas utilisés pour l'ancrage, doivent être fermés de

l'intérieur avec les bouchons de fermeture en plastique joints. Les bouchons doivent être fermement enfoncés
dans les trous et éventuellement également collés.
Les trous de câbles dans le coffre-fort sont scellés en usine avec un bouchon conique en silicone. Le bouchon

peut être retiré du trou si nécessaire.
REMARQUE : En cas de cambriolage/vol, votre assureur n'est pas responsable des dommages matériels ou des

pertes financières en cas d'ancrage non conforme.
Schéma de principe de l'ancrage au sol
Le schéma suivant [Figure 6] montre un ancrage au sol de coffre-fort réalisé dans les règles de l'art par ancrage à
frapper. L'ancrage à frapper doit être enfoncé au ras du sol dans un support haute résistance.
Bouchon de
fermeture
Disque
Fig. 6 : Illustration de l'ancrage avec ancrage à frapper
4. Limitation de responsabilité / Expiration de la certification
En raison de dommages consécutifs après des tentatives de cambriolage, des incendies, ainsi que des interventions
inappropriées dans la construction et le fonctionnement du coffre-fort, la certification et la garantie expirent. Nous ne
sommes pas responsables des dysfonctionnements causés par l'usage de la force ou une manipulation non conforme, ni
des dommages matériels ou des pertes financières, par exemple en raison d'un verrouillage incorrect du coffre-fort. En
cas de dysfonctionnement, les réparations ne peuvent être effectuées que par des entreprises agréées par le fabricant.
22.07.2024 / A1014195
Coffre-fort – Pegasus Pro
Image 3
Vis
Ancrage à
frapper
Support p. ex. béton
Image 4 Image 5
DE/EN/FR/NL
Seite 24 von 40
