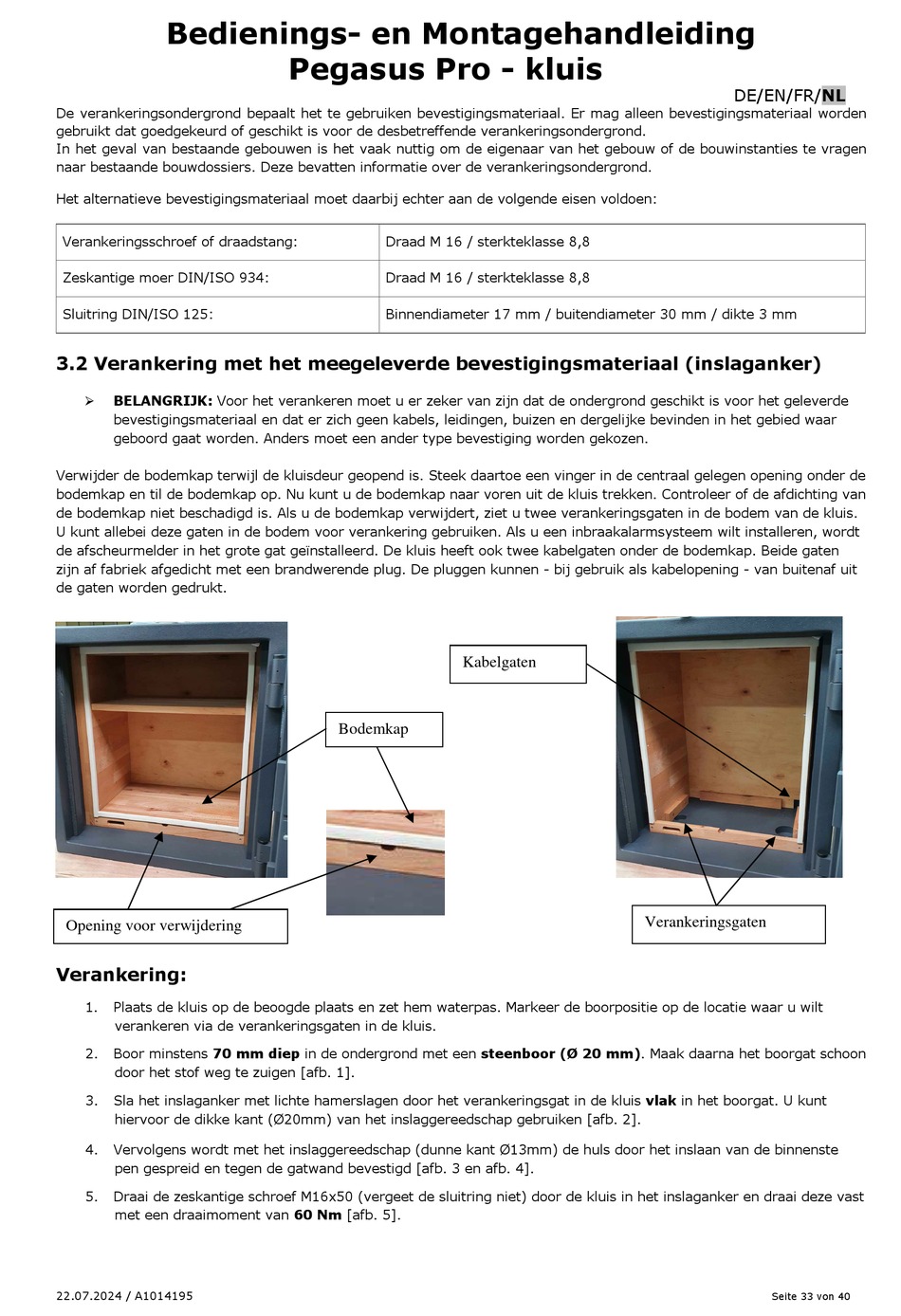

Bedienings- en Montagehandleiding
De verankeringsondergrond bepaalt het te gebruiken bevestigingsmateriaal. Er mag alleen bevestigingsmateriaal worden
gebruikt dat goedgekeurd of geschikt is voor de desbetreffende verankeringsondergrond.
In het geval van bestaande gebouwen is het vaak nuttig om de eigenaar van het gebouw of de bouwinstanties te vragen
naar bestaande bouwdossiers. Deze bevatten informatie over de verankeringsondergrond.
Het alternatieve bevestigingsmateriaal moet daarbij echter aan de volgende eisen voldoen:
Verankeringsschroef of draadstang:
Zeskantige moer DIN/ISO 934:
Sluitring DIN/ISO 125:
3.2 Verankering met het meegeleverde bevestigingsmateriaal (inslaganker)
BELANGRIJK: Voor het verankeren moet u er zeker van zijn dat de ondergrond geschikt is voor het geleverde

bevestigingsmateriaal en dat er zich geen kabels, leidingen, buizen en dergelijke bevinden in het gebied waar
geboord gaat worden. Anders moet een ander type bevestiging worden gekozen.
Verwijder de bodemkap terwijl de kluisdeur geopend is. Steek daartoe een vinger in de centraal gelegen opening onder de
bodemkap en til de bodemkap op. Nu kunt u de bodemkap naar voren uit de kluis trekken. Controleer of de afdichting van
de bodemkap niet beschadigd is. Als u de bodemkap verwijdert, ziet u twee verankeringsgaten in de bodem van de kluis.
U kunt allebei deze gaten in de bodem voor verankering gebruiken. Als u een inbraakalarmsysteem wilt installeren, wordt
de afscheurmelder in het grote gat geïnstalleerd. De kluis heeft ook twee kabelgaten onder de bodemkap. Beide gaten
zijn af fabriek afgedicht met een brandwerende plug. De pluggen kunnen - bij gebruik als kabelopening - van buitenaf uit
de gaten worden gedrukt.
Opening voor verwijdering
Verankering:
1. Plaats de kluis op de beoogde plaats en zet hem waterpas. Markeer de boorpositie op de locatie waar u wilt
verankeren via de verankeringsgaten in de kluis.
2. Boor minstens 70 mm diep in de ondergrond met een steenboor (Ø 20 mm). Maak daarna het boorgat schoon
door het stof weg te zuigen [afb. 1].
3. Sla het inslaganker met lichte hamerslagen door het verankeringsgat in de kluis vlak in het boorgat. U kunt
hiervoor de dikke kant (Ø20mm) van het inslaggereedschap gebruiken [afb. 2].
4. Vervolgens wordt met het inslaggereedschap (dunne kant Ø13mm) de huls door het inslaan van de binnenste
pen gespreid en tegen de gatwand bevestigd [afb. 3 en afb. 4].
5. Draai de zeskantige schroef M16x50 (vergeet de sluitring niet) door de kluis in het inslaganker en draai deze vast
met een draaimoment van 60 Nm [afb. 5].
22.07.2024 / A1014195
Pegasus Pro - kluis
Draad M 16 / sterkteklasse 8,8
Draad M 16 / sterkteklasse 8,8
Binnendiameter 17 mm / buitendiameter 30 mm / dikte 3 mm
Bodemkap
Kabelgaten
DE/EN/FR/NL
Verankeringsgaten
