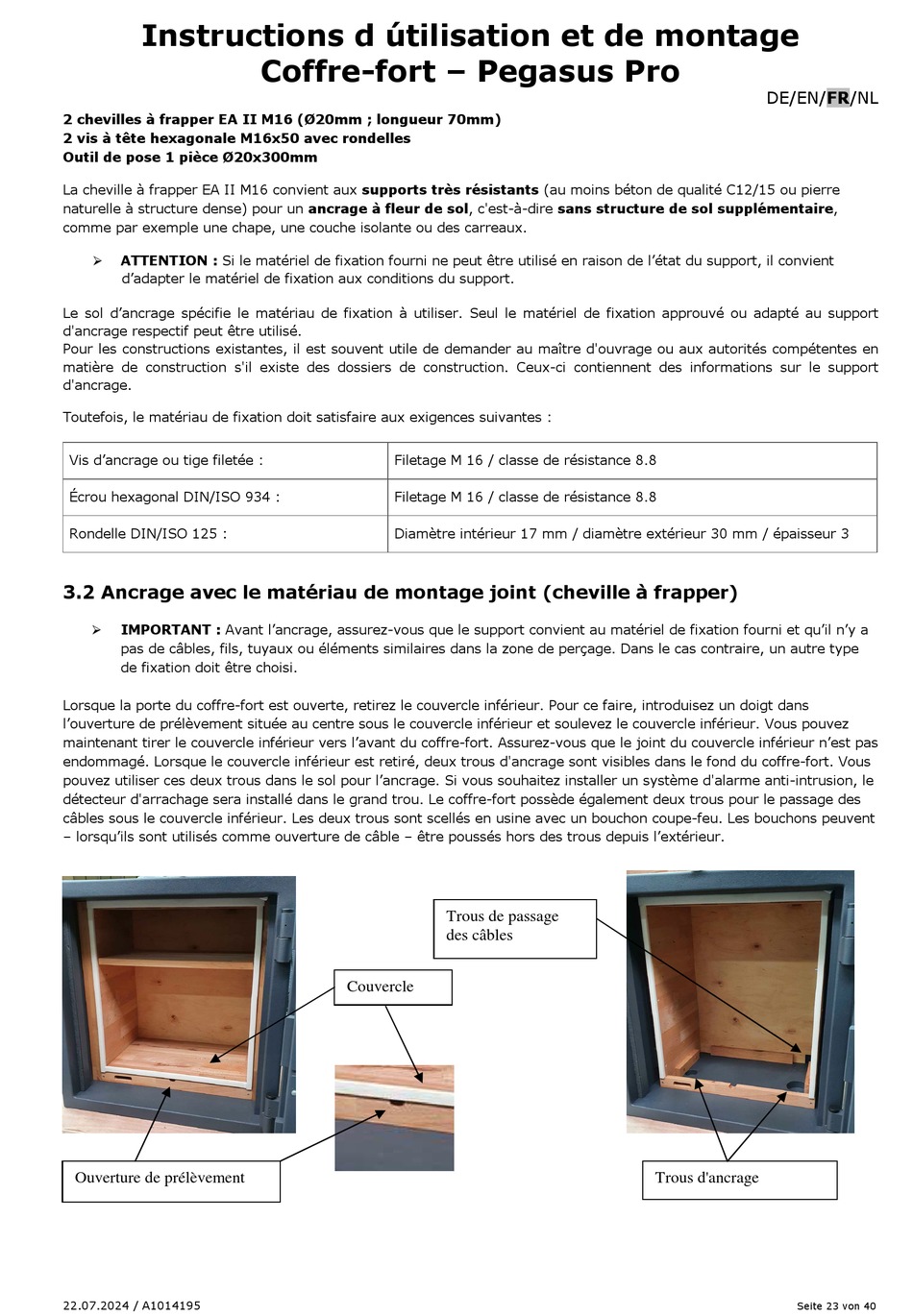

Format Pegasus Pro Bedienungs- Und Montageanleitung Seite 23

Instructions d útilisation et de montage
2 chevilles à frapper EA II M16 (Ø20mm ; longueur 70mm)
2 vis à tête hexagonale M16x50 avec rondelles
Outil de pose 1 pièce Ø20x300mm
La cheville à frapper EA II M16 convient aux supports très résistants (au moins béton de qualité C12/15 ou pierre
naturelle à structure dense) pour un ancrage à fleur de sol, c'est-à-dire sans structure de sol supplémentaire,
comme par exemple une chape, une couche isolante ou des carreaux.
ATTENTION : Si le matériel de fixation fourni ne peut être utilisé en raison de l'état du support, il convient

d'adapter le matériel de fixation aux conditions du support.
Le sol d'ancrage spécifie le matériau de fixation à utiliser. Seul le matériel de fixation approuvé ou adapté au support
d'ancrage respectif peut être utilisé.
Pour les constructions existantes, il est souvent utile de demander au maître d'ouvrage ou aux autorités compétentes en
matière de construction s'il existe des dossiers de construction. Ceux-ci contiennent des informations sur le support
d'ancrage.
Toutefois, le matériau de fixation doit satisfaire aux exigences suivantes :
Vis d'ancrage ou tige filetée :
Écrou hexagonal DIN/ISO 934 :
Rondelle DIN/ISO 125 :
3.2 Ancrage avec le matériau de montage joint (cheville à frapper)
IMPORTANT : Avant l'ancrage, assurez-vous que le support convient au matériel de fixation fourni et qu'il n'y a

pas de câbles, fils, tuyaux ou éléments similaires dans la zone de perçage. Dans le cas contraire, un autre type
de fixation doit être choisi.
Lorsque la porte du coffre-fort est ouverte, retirez le couvercle inférieur. Pour ce faire, introduisez un doigt dans
l'ouverture de prélèvement située au centre sous le couvercle inférieur et soulevez le couvercle inférieur. Vous pouvez
maintenant tirer le couvercle inférieur vers l'avant du coffre-fort. Assurez-vous que le joint du couvercle inférieur n'est pas
endommagé. Lorsque le couvercle inférieur est retiré, deux trous d'ancrage sont visibles dans le fond du coffre-fort. Vous
pouvez utiliser ces deux trous dans le sol pour l'ancrage. Si vous souhaitez installer un système d'alarme anti-intrusion, le
détecteur d'arrachage sera installé dans le grand trou. Le coffre-fort possède également deux trous pour le passage des
câbles sous le couvercle inférieur. Les deux trous sont scellés en usine avec un bouchon coupe-feu. Les bouchons peuvent
– lorsqu'ils sont utilisés comme ouverture de câble – être poussés hors des trous depuis l'extérieur.
Ouverture de prélèvement
Placez maintenant le coffre-fort
22.07.2024 / A1014195
Coffre-fort – Pegasus Pro
Filetage M 16 / classe de résistance 8.8
Filetage M 16 / classe de résistance 8.8
Diamètre intérieur 17 mm / diamètre extérieur 30 mm / épaisseur 3
mm
Couvercle
inférieur
Trous de passage
des câbles
DE/EN/FR/NL
Trous d'ancrage
