Endress+Hauser iTEMP TMT82 Technische Information Seite 8

Versorgungsspannung
Stromaufnahme
Elektrischer Anschluss
8
Spannungsversorgung
Werte für Non-Ex Bereich, verpolungssicher:
• Kopftransmitter
• 11 V ≤ Vcc ≤ 42 V (Standard)
• 11 V ≤ Vcc ≤ 32 V (SIL-Betrieb)
• I: ≤ 23 mA
• Hutschienentransmitter
• 12 V ≤ Vcc ≤ 42 V (Standard)
• 12 V ≤ Vcc ≤ 32 V (SIL-Betrieb)
• I: ≤ 23 mA
Werte für den Ex-Bereich siehe Ex-Dokumentation.
• 3,6 ... 23 mA
• Mindeststromaufnahme 3,5 mA, Multidrop-Modus 4 mA (im SIL-Betrieb nicht möglich)
• Stromgrenze ≤ 23 mA
A B
RD (BK)
WH (YE)

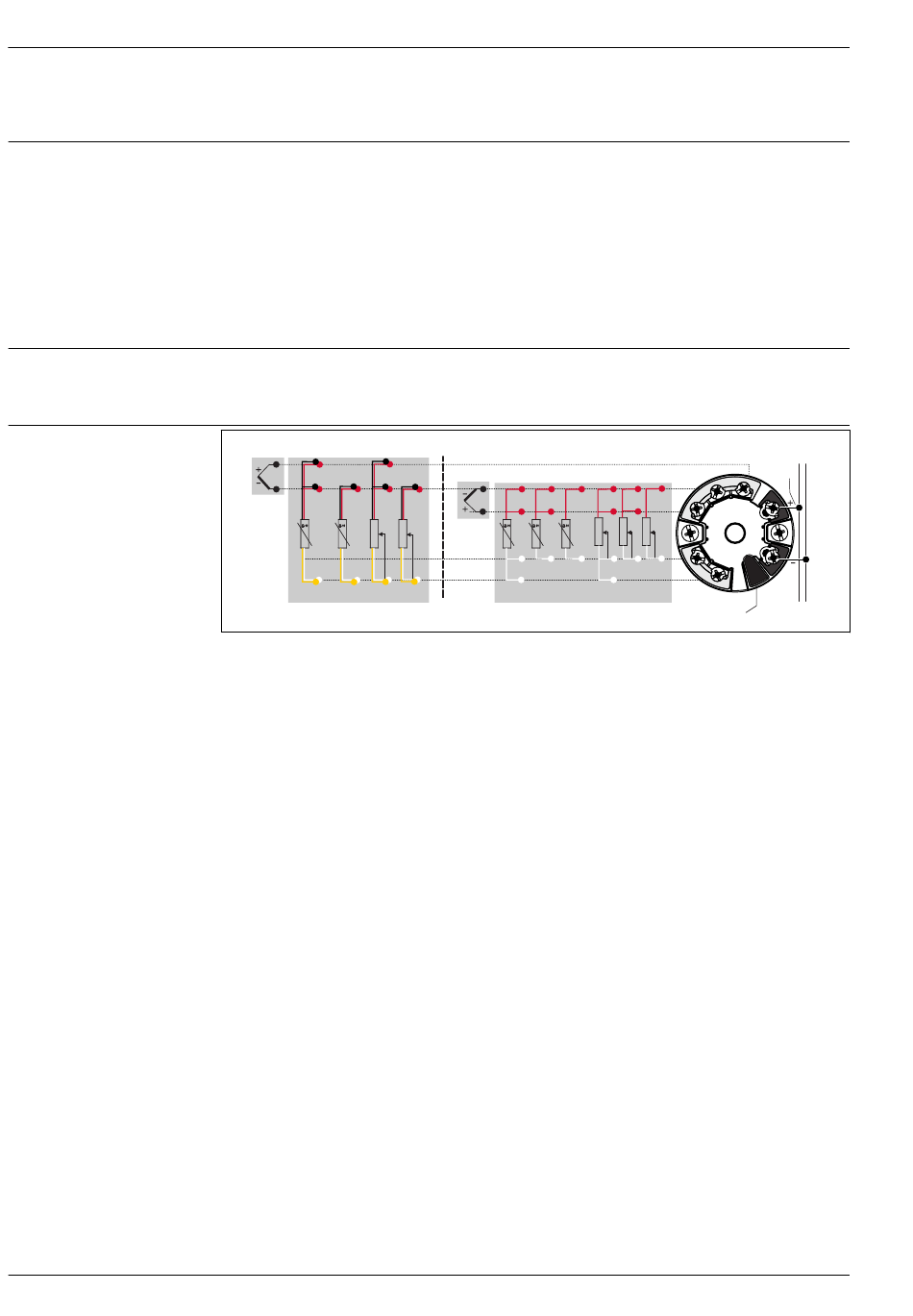

 3 Klemmenanschlussbelegung des Kopftransmitters
A Sensoreingang 2, TC und mV
B Sensoreingang 2, RTD und Ω, 3- und 2-Leiter
C Sensoreingang 1, TC und mV
D Sensoreingang 1, RTD und Ω, 4-, 3- und 2-Leiter
E Display-Anschluss, Service-Schnittstelle
F Busanschluss und Spannungsversorgung
D
C
RD
WH
iTEMP TMT82
F
7
6
1
5
1+
2-
4
2
3
E
A0046019
