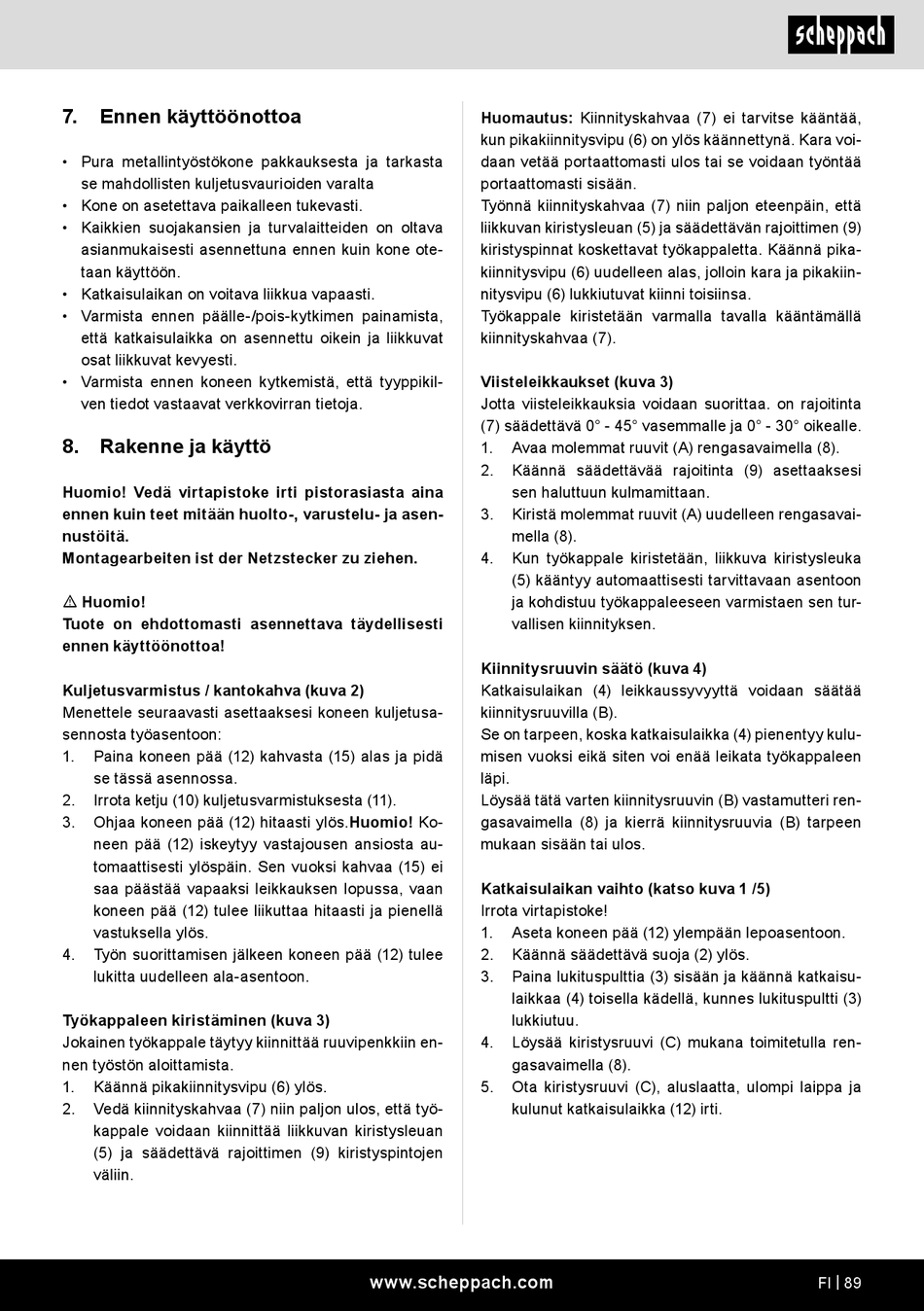

7. Ennen käyttöönottoa
• Pura metallintyöstökone pakkauksesta ja tarkasta
se mahdollisten kuljetusvaurioiden varalta
• Kone on asetettava paikalleen tukevasti.
• Kaikkien suojakansien ja turvalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Katkaisulaikan on voitava liikkua vapaasti.
• Varmista ennen päälle-/pois-kytkimen painamista,
että katkaisulaikka on asennettu oikein ja liikkuvat
osat liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
8. Rakenne ja käyttö
Huomio! Vedä virtapistoke irti pistorasiasta aina
ennen kuin teet mitään huolto-, varustelu- ja asen-
nustöitä.
Montagearbeiten ist der Netzstecker zu ziehen.
m Huomio!
Tuote on ehdottomasti asennettava täydellisesti
ennen käyttöönottoa!
Kuljetusvarmistus / kantokahva (kuva 2)
Menettele seuraavasti asettaaksesi koneen kuljetusa-
sennosta työasentoon:
1. Paina koneen pää (12) kahvasta (15) alas ja pidä
se tässä asennossa.
2. Irrota ketju (10) kuljetusvarmistuksesta (11).
3. Ohjaa koneen pää (12) hitaasti ylös.Huomio! Ko-
neen pää (12) iskeytyy vastajousen ansiosta au-
tomaattisesti ylöspäin. Sen vuoksi kahvaa (15) ei
saa päästää vapaaksi leikkauksen lopussa, vaan
koneen pää (12) tulee liikuttaa hitaasti ja pienellä
vastuksella ylös.
4. Työn suorittamisen jälkeen koneen pää (12) tulee
lukitta uudelleen ala-asentoon.
Työkappaleen kiristäminen (kuva 3)
Jokainen työkappale täytyy kiinnittää ruuvipenkkiin en-
nen työstön aloittamista.
1. Käännä pikakiinnitysvipu (6) ylös.
2. Vedä kiinnityskahvaa (7) niin paljon ulos, että työ-
kappale voidaan kiinnittää liikkuvan kiristysleuan
(5) ja säädettävä rajoittimen (9) kiristyspintojen
väliin.
Huomautus: Kiinnityskahvaa (7) ei tarvitse kääntää,
kun pikakiinnitysvipu (6) on ylös käännettynä. Kara voi-
daan vetää portaattomasti ulos tai se voidaan työntää
portaattomasti sisään.
Työnnä kiinnityskahvaa (7) niin paljon eteenpäin, että
liikkuvan kiristysleuan (5) ja säädettävän rajoittimen (9)
kiristyspinnat koskettavat työkappaletta. Käännä pika-
kiinnitysvipu (6) uudelleen alas, jolloin kara ja pikakiin-
nitysvipu (6) lukkiutuvat kiinni toisiinsa.
Työkappale kiristetään varmalla tavalla kääntämällä
kiinnityskahvaa (7).
Viisteleikkaukset (kuva 3)
Jotta viisteleikkauksia voidaan suorittaa. on rajoitinta
(7) säädettävä 0° - 45° vasemmalle ja 0° - 30° oikealle.
1. Avaa molemmat ruuvit (A) rengasavaimella (8).
2. Käännä säädettävää rajoitinta (9) asettaaksesi
sen haluttuun kulmamittaan.
3. Kiristä molemmat ruuvit (A) uudelleen rengasavai-
mella (8).
4. Kun työkappale kiristetään, liikkuva kiristysleuka
(5) kääntyy automaattisesti tarvittavaan asentoon
ja kohdistuu työkappaleeseen varmistaen sen tur-
vallisen kiinnityksen.
Kiinnitysruuvin säätö (kuva 4)
Katkaisulaikan (4) leikkaussyvyyttä voidaan säätää
kiinnitysruuvilla (B).
Se on tarpeen, koska katkaisulaikka (4) pienentyy kulu-
misen vuoksi eikä siten voi enää leikata työkappaleen
läpi.
Löysää tätä varten kiinnitysruuvin (B) vastamutteri ren-
gasavaimella (8) ja kierrä kiinnitysruuvia (B) tarpeen
mukaan sisään tai ulos.
Katkaisulaikan vaihto (katso kuva 1 /5)
Irrota virtapistoke!
1. Aseta koneen pää (12) ylempään lepoasentoon.
2. Käännä säädettävä suoja (2) ylös.
3. Paina lukituspulttia (3) sisään ja käännä katkaisu-
laikkaa (4) toisella kädellä, kunnes lukituspultti (3)
lukkiutuu.
4. Löysää kiristysruuvi (C) mukana toimitetulla ren-
gasavaimella (8).
5. Ota kiristysruuvi (C), aluslaatta, ulompi laippa ja
kulunut katkaisulaikka (12) irti.
