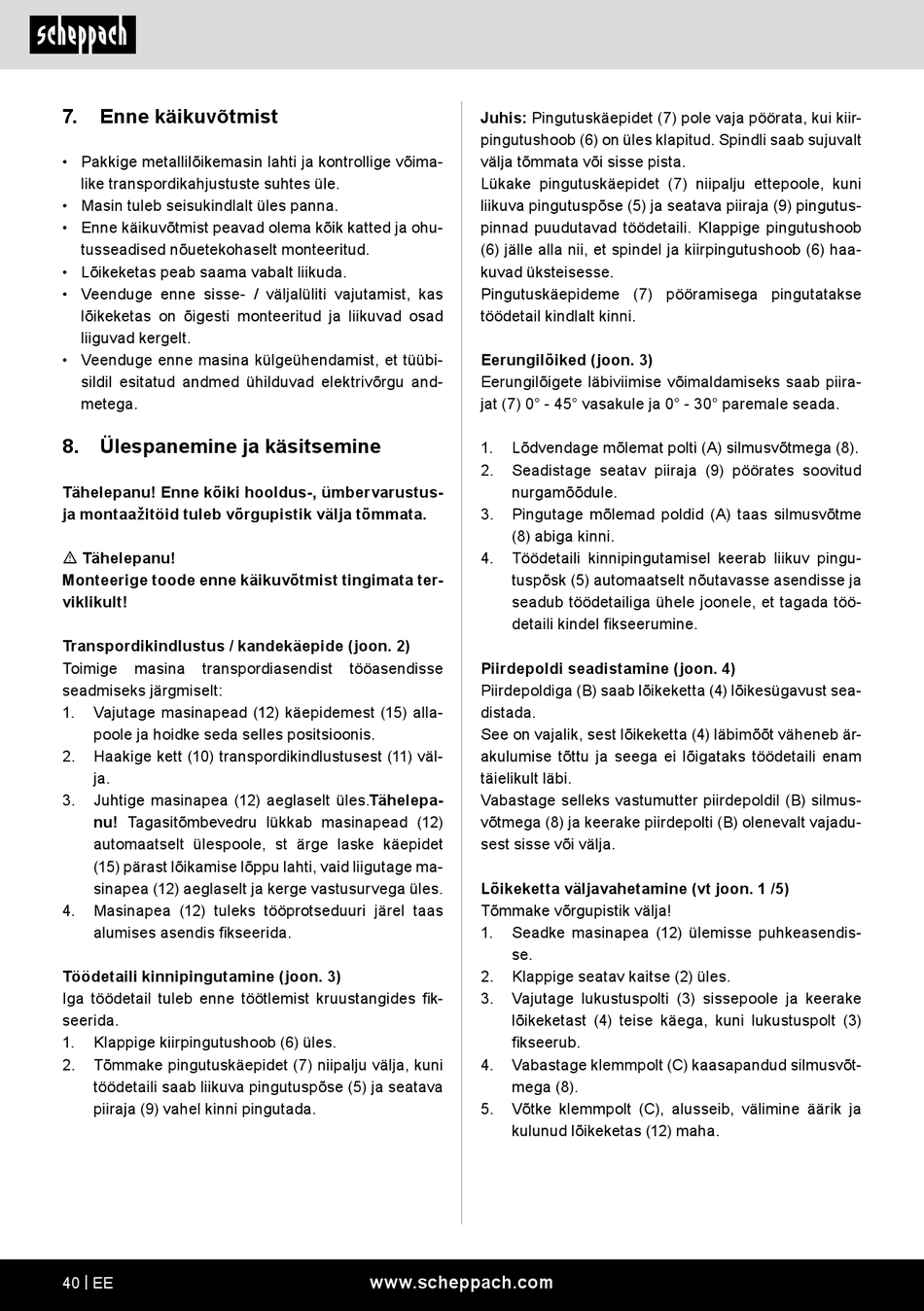

7. Enne käikuvõtmist
• Pakkige metallilõikemasin lahti ja kontrollige võima-
like transpordikahjustuste suhtes üle.
• Masin tuleb seisukindlalt üles panna.
• Enne käikuvõtmist peavad olema kõik katted ja ohu-
tusseadised nõuetekohaselt monteeritud.
• Lõikeketas peab saama vabalt liikuda.
• Veenduge enne sisse- / väljalüliti vajutamist, kas
lõikeketas on õigesti monteeritud ja liikuvad osad
liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübi-
sildil esitatud andmed ühilduvad elektrivõrgu and-
metega.
8. Ülespanemine ja käsitsemine
Tähelepanu! Enne kõiki hooldus-, ümbervarustus-
ja montaažitöid tuleb võrgupistik välja tõmmata.
m Tähelepanu!
Monteerige toode enne käikuvõtmist tingimata ter-
viklikult!
Transpordikindlustus / kandekäepide (joon. 2)
Toimige masina transpordiasendist
seadmiseks järgmiselt:
1. Vajutage masinapead (12) käepidemest (15) alla-
poole ja hoidke seda selles positsioonis.
2. Haakige kett (10) transpordikindlustusest (11) väl-
ja.
3. Juhtige masinapea (12) aeglaselt üles.Tähelepa-
nu! Tagasitõmbevedru lükkab masinapead (12)
automaatselt ülespoole, st ärge laske käepidet
(15) pärast lõikamise lõppu lahti, vaid liigutage ma-
sinapea (12) aeglaselt ja kerge vastusurvega üles.
4. Masinapea (12) tuleks tööprotseduuri järel taas
alumises asendis fikseerida.
Töödetaili kinnipingutamine (joon. 3)
Iga töödetail tuleb enne töötlemist kruustangides fik-
seerida.
1. Klappige kiirpingutushoob (6) üles.
2. Tõmmake pingutuskäepidet (7) niipalju välja, kuni
töödetaili saab liikuva pingutuspõse (5) ja seatava
piiraja (9) vahel kinni pingutada.
40 | EE
Juhis: Pingutuskäepidet (7) pole vaja pöörata, kui kiir-
pingutushoob (6) on üles klapitud. Spindli saab sujuvalt
välja tõmmata või sisse pista.
Lükake pingutuskäepidet (7) niipalju ettepoole, kuni
liikuva pingutuspõse (5) ja seatava piiraja (9) pingutus-
pinnad puudutavad töödetaili. Klappige pingutushoob
(6) jälle alla nii, et spindel ja kiirpingutushoob (6) haa-
kuvad üksteisesse.
Pingutuskäepideme (7) pööramisega pingutatakse
töödetail kindlalt kinni.
Eerungilõiked (joon. 3)
Eerungilõigete läbiviimise võimaldamiseks saab piira-
jat (7) 0° - 45° vasakule ja 0° - 30° paremale seada.
1. Lõdvendage mõlemat polti (A) silmusvõtmega (8).
2. Seadistage seatav piiraja (9) pöörates soovitud
nurgamõõdule.
3. Pingutage mõlemad poldid (A) taas silmusvõtme
(8) abiga kinni.
4. Töödetaili kinnipingutamisel keerab liikuv pingu-
tuspõsk (5) automaatselt nõutavasse asendisse ja
seadub töödetailiga ühele joonele, et tagada töö-
detaili kindel fikseerumine.
tööasendisse Piirdepoldi seadistamine (joon. 4)
Piirdepoldiga (B) saab lõikeketta (4) lõikesügavust sea-
distada.
See on vajalik, sest lõikeketta (4) läbimõõt väheneb är-
akulumise tõttu ja seega ei lõigataks töödetaili enam
täielikult läbi.
Vabastage selleks vastumutter piirdepoldil (B) silmus-
võtmega (8) ja keerake piirdepolti (B) olenevalt vajadu-
sest sisse või välja.
Lõikeketta väljavahetamine (vt joon. 1 /5)
Tõmmake võrgupistik välja!
1. Seadke masinapea (12) ülemisse puhkeasendis-
se.
2. Klappige seatav kaitse (2) üles.
3. Vajutage lukustuspolti (3) sissepoole ja keerake
lõikeketast (4) teise käega, kuni lukustuspolt (3)
fikseerub.
4. Vabastage klemmpolt (C) kaasapandud silmusvõt-
mega (8).
5. Võtke klemmpolt (C), alusseib, välimine äärik ja
kulunud lõikeketas (12) maha.
