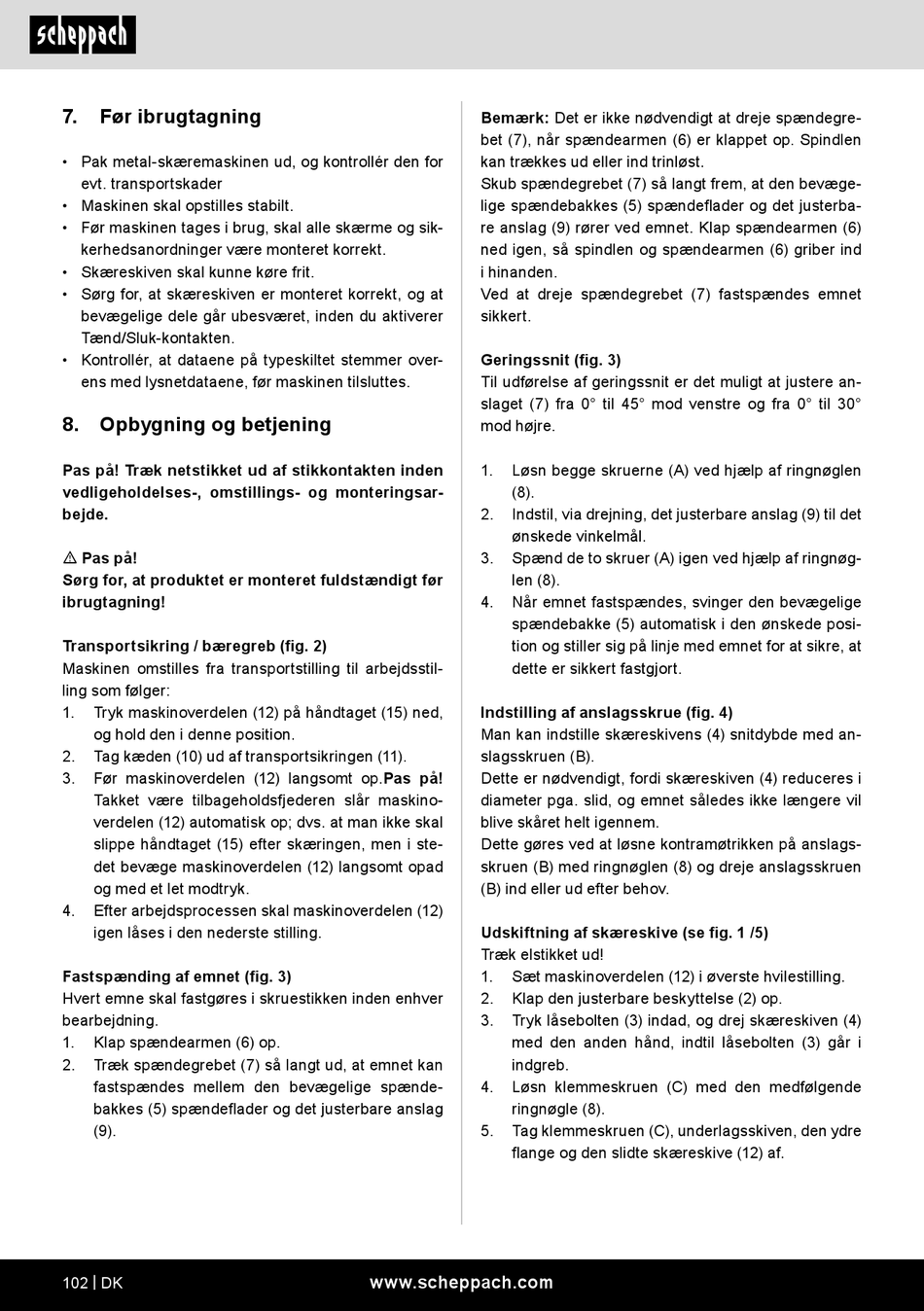

7. Før ibrugtagning
• Pak metal-skæremaskinen ud, og kontrollér den for
evt. transportskader
• Maskinen skal opstilles stabilt.
• Før maskinen tages i brug, skal alle skærme og sik-
kerhedsanordninger være monteret korrekt.
• Skæreskiven skal kunne køre frit.
• Sørg for, at skæreskiven er monteret korrekt, og at
bevægelige dele går ubesværet, inden du aktiverer
Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer over-
ens med lysnetdataene, før maskinen tilsluttes.
8. Opbygning og betjening
Pas på! Træk netstikket ud af stikkontakten inden
vedligeholdelses-, omstillings- og monteringsar-
bejde.
m Pas på!
Sørg for, at produktet er monteret fuldstændigt før
ibrugtagning!
Transportsikring / bæregreb (fig. 2)
Maskinen omstilles fra transportstilling til arbejdsstil-
ling som følger:
1. Tryk maskinoverdelen (12) på håndtaget (15) ned,
og hold den i denne position.
2. Tag kæden (10) ud af transportsikringen (11).
3. Før maskinoverdelen (12) langsomt op.Pas på!
Takket være tilbageholdsfjederen slår maskino-
verdelen (12) automatisk op; dvs. at man ikke skal
slippe håndtaget (15) efter skæringen, men i ste-
det bevæge maskinoverdelen (12) langsomt opad
og med et let modtryk.
4. Efter arbejdsprocessen skal maskinoverdelen (12)
igen låses i den nederste stilling.
Fastspænding af emnet (fig. 3)
Hvert emne skal fastgøres i skruestikken inden enhver
bearbejdning.
1. Klap spændearmen (6) op.
2. Træk spændegrebet (7) så langt ud, at emnet kan
fastspændes mellem den bevægelige spænde-
bakkes (5) spændeflader og det justerbare anslag
(9).
102 | DK
Bemærk: Det er ikke nødvendigt at dreje spændegre-
bet (7), når spændearmen (6) er klappet op. Spindlen
kan trækkes ud eller ind trinløst.
Skub spændegrebet (7) så langt frem, at den bevæge-
lige spændebakkes (5) spændeflader og det justerba-
re anslag (9) rører ved emnet. Klap spændearmen (6)
ned igen, så spindlen og spændearmen (6) griber ind
i hinanden.
Ved at dreje spændegrebet (7) fastspændes emnet
sikkert.
Geringssnit (fig. 3)
Til udførelse af geringssnit er det muligt at justere an-
slaget (7) fra 0° til 45° mod venstre og fra 0° til 30°
mod højre.
1. Løsn begge skruerne (A) ved hjælp af ringnøglen
(8).
2. Indstil, via drejning, det justerbare anslag (9) til det
ønskede vinkelmål.
3. Spænd de to skruer (A) igen ved hjælp af ringnøg-
len (8).
4. Når emnet fastspændes, svinger den bevægelige
spændebakke (5) automatisk i den ønskede posi-
tion og stiller sig på linje med emnet for at sikre, at
dette er sikkert fastgjort.
Indstilling af anslagsskrue (fig. 4)
Man kan indstille skæreskivens (4) snitdybde med an-
slagsskruen (B).
Dette er nødvendigt, fordi skæreskiven (4) reduceres i
diameter pga. slid, og emnet således ikke længere vil
blive skåret helt igennem.
Dette gøres ved at løsne kontramøtrikken på anslags-
skruen (B) med ringnøglen (8) og dreje anslagsskruen
(B) ind eller ud efter behov.
Udskiftning af skæreskive (se fig. 1 /5)
Træk elstikket ud!
1. Sæt maskinoverdelen (12) i øverste hvilestilling.
2. Klap den justerbare beskyttelse (2) op.
3. Tryk låsebolten (3) indad, og drej skæreskiven (4)
med den anden hånd, indtil låsebolten (3) går i
indgreb.
4. Løsn klemmeskruen (C) med den medfølgende
ringnøgle (8).
5. Tag klemmeskruen (C), underlagsskiven, den ydre
flange og den slidte skæreskive (12) af.
