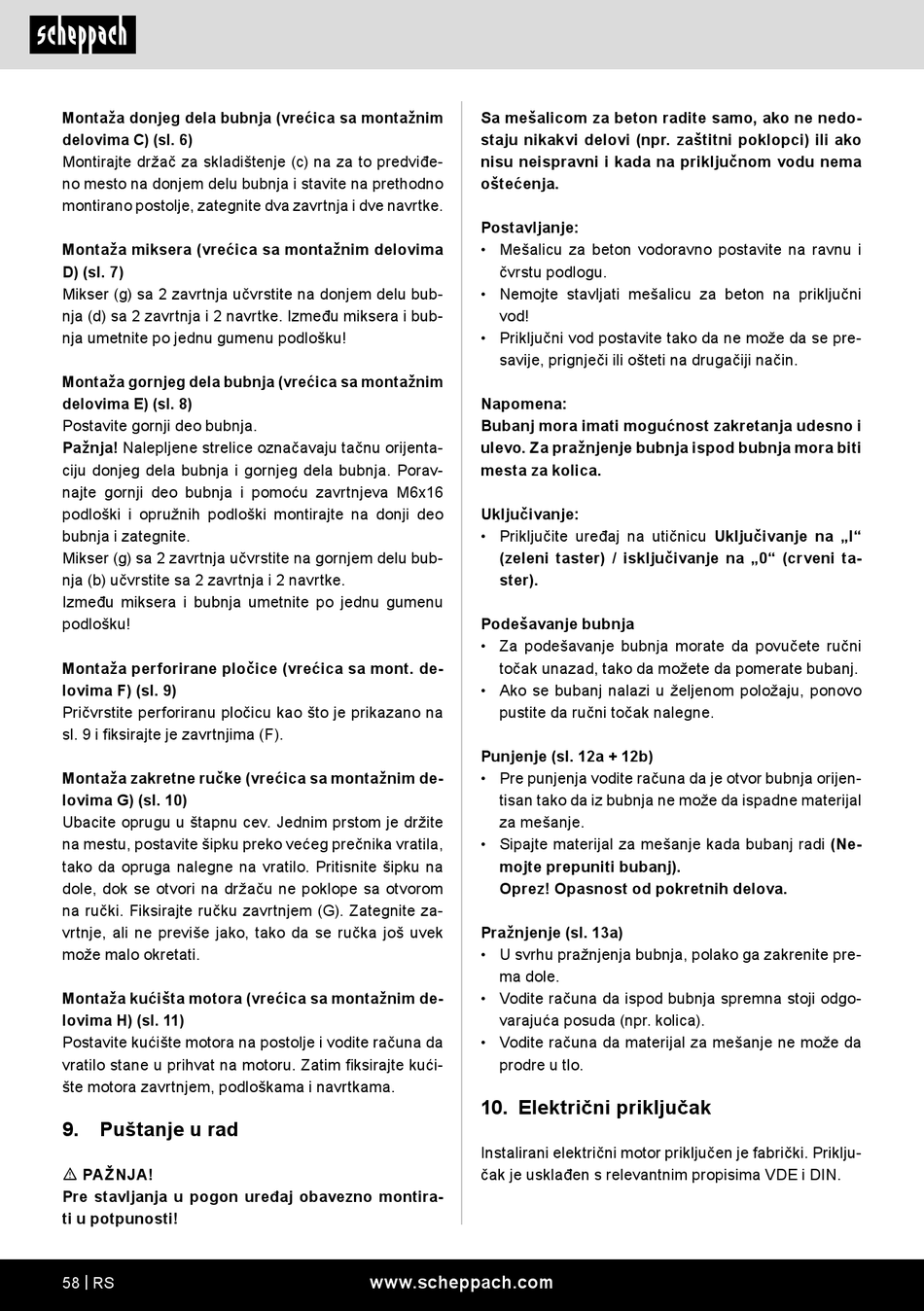

Scheppach Mix65 Originalbetriebsanleitung Seite 58

Montaža donjeg dela bubnja (vrećica sa montažnim
delovima C) (sl. 6)
Montirajte držač za skladištenje (c) na za to predviđe-
no mesto na donjem delu bubnja i stavite na prethodno
montirano postolje, zategnite dva zavrtnja i dve navrtke.
Montaža miksera (vrećica sa montažnim delovima
D) (sl. 7)
Mikser (g) sa 2 zavrtnja učvrstite na donjem delu bub-
nja (d) sa 2 zavrtnja i 2 navrtke. Između miksera i bub-
nja umetnite po jednu gumenu podlošku!
Montaža gornjeg dela bubnja (vrećica sa montažnim
delovima E) (sl. 8)
Postavite gornji deo bubnja.
Pažnja! Nalepljene strelice označavaju tačnu orijenta-
ciju donjeg dela bubnja i gornjeg dela bubnja. Porav-
najte gornji deo bubnja i pomoću zavrtnjeva M6x16
podloški i opružnih podloški montirajte na donji deo
bubnja i zategnite.
Mikser (g) sa 2 zavrtnja učvrstite na gornjem delu bub-
nja (b) učvrstite sa 2 zavrtnja i 2 navrtke.
Između miksera i bubnja umetnite po jednu gumenu
podlošku!
Montaža perforirane pločice (vrećica sa mont. de-
lovima F) (sl. 9)
Pričvrstite perforiranu pločicu kao što je prikazano na
sl. 9 i fiksirajte je zavrtnjima (F).
Montaža zakretne ručke (vrećica sa montažnim de-
lovima G) (sl. 10)
Ubacite oprugu u štapnu cev. Jednim prstom je držite
na mestu, postavite šipku preko većeg prečnika vratila,
tako da opruga nalegne na vratilo. Pritisnite šipku na
dole, dok se otvori na držaču ne poklope sa otvorom
na ručki. Fiksirajte ručku zavrtnjem (G). Zategnite za-
vrtnje, ali ne previše jako, tako da se ručka još uvek
može malo okretati.
Montaža kućišta motora (vrećica sa montažnim de-
lovima H) (sl. 11)
Postavite kućište motora na postolje i vodite računa da
vratilo stane u prihvat na motoru. Zatim fiksirajte kući-
šte motora zavrtnjem, podloškama i navrtkama.
9. Puštanje u rad
m PAŽNJA!
Pre stavljanja u pogon uređaj obavezno montira-
ti u potpunosti!
58 | RS
Sa mešalicom za beton radite samo, ako ne nedo-
staju nikakvi delovi (npr. zaštitni poklopci) ili ako
nisu neispravni i kada na priključnom vodu nema
oštećenja.
Postavljanje:
• Mešalicu za beton vodoravno postavite na ravnu i
čvrstu podlogu.
• Nemojte stavljati mešalicu za beton na priključni
vod!
• Priključni vod postavite tako da ne može da se pre-
savije, prignječi ili ošteti na drugačiji način.
Napomena:
Bubanj mora imati mogućnost zakretanja udesno i
ulevo. Za pražnjenje bubnja ispod bubnja mora biti
mesta za kolica.
Uključivanje:
• Priključite uređaj na utičnicu Uključivanje na „I"
(zeleni taster) / isključivanje na „0" (crveni ta-
ster).
Podešavanje bubnja
• Za podešavanje bubnja morate da povučete ručni
točak unazad, tako da možete da pomerate bubanj.
• Ako se bubanj nalazi u željenom položaju, ponovo
pustite da ručni točak nalegne.
Punjenje (sl. 12a + 12b)
• Pre punjenja vodite računa da je otvor bubnja orijen-
tisan tako da iz bubnja ne može da ispadne materijal
za mešanje.
• Sipajte materijal za mešanje kada bubanj radi (Ne-
mojte prepuniti bubanj).
Oprez! Opasnost od pokretnih delova.
Pražnjenje (sl. 13a)
• U svrhu pražnjenja bubnja, polako ga zakrenite pre-
ma dole.
• Vodite računa da ispod bubnja spremna stoji odgo-
varajuća posuda (npr. kolica).
• Vodite računa da materijal za mešanje ne može da
prodre u tlo.
10. Električni priključak
Instalirani električni motor priključen je fabrički. Priklju-
čak je usklađen s relevantnim propisima VDE i DIN.
www.scheppach.com
