Bender LINETRAXX SmartDetect RCMS410 Kurzanleitung Seite 3

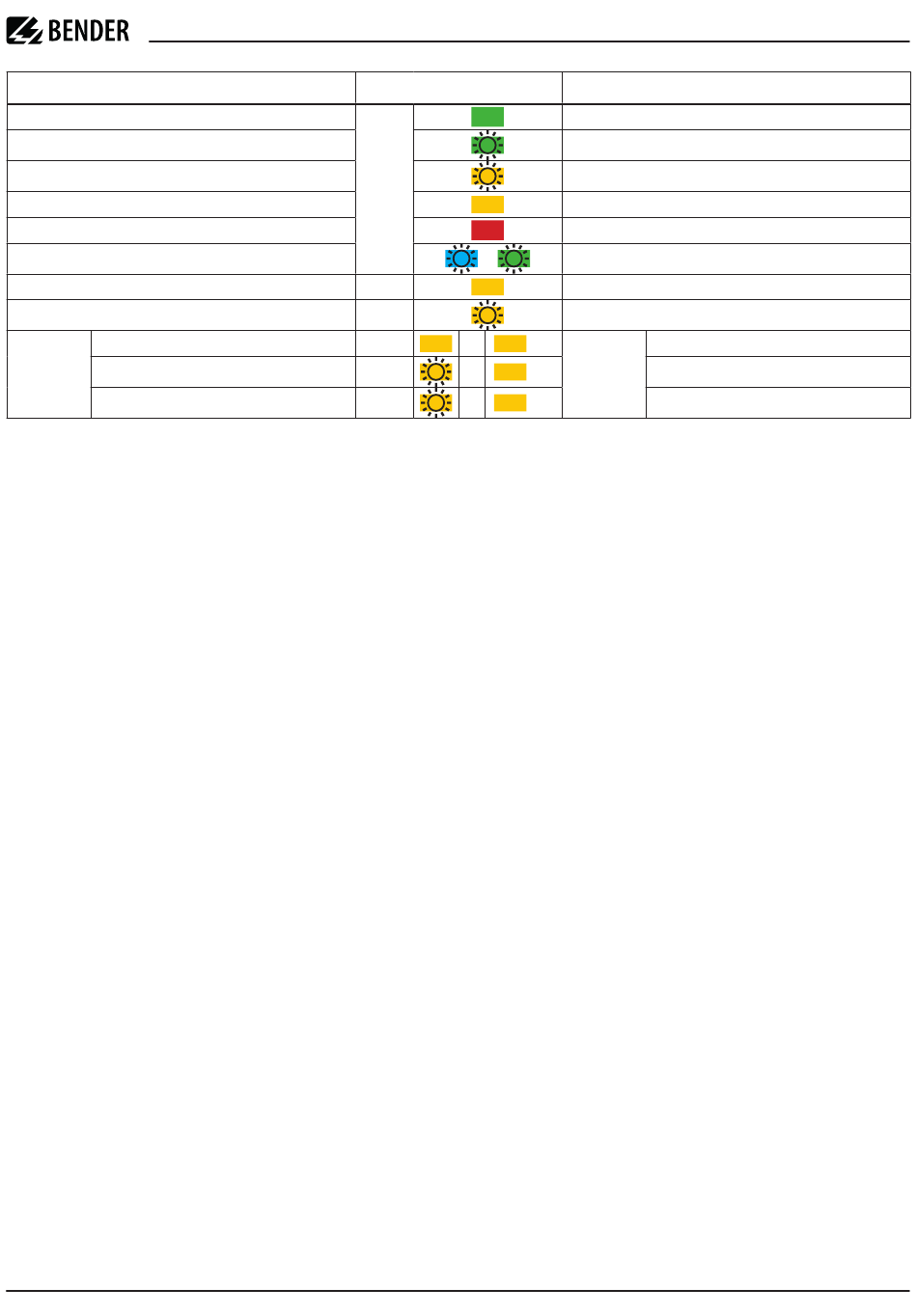

Betriebszustand
Status-LED: Startphase/ Normalbetrieb (fehlerfreier Zustand)
Adressierung für Modbus (über T/R-Taste, Details s. Handbuch)
Anschlussfehler Messstromwandler
Gerätefehler, reversibel
Gerätefehler, irreversibel; Austausch des Geräts erforderlich
NFC aktiv (deaktiviert sich nach 5 Minuten automatisch)
Vorwarnung: I > I
Δ Δn1
Hauptalarm: I > I
Δ Δn2
I > I
Δ Δn1
Messkanal-
I > I
LED
Δ Δn2
CT 1...4
Anschlussfehler Messstromwandler
Erste Schritte
1. Messstromwandler CT1...4 anschließen.
2. Modbus RTU (RS-485) an ein Modbus-RTU-fähiges Gateway
anschließen. Eine Übersicht der Modbus register finden Sie
im Handbuch. ()* = Werkseinstellung
– Baudrate: max 115,2 kbits/s (19,2 kbits/s)*
– Parität: even, no, odd (even)*
– Stoppbits: 1/2/auto (auto)*
– Geräteadresse: 1...247 (100 + letzte zwei Ziffern der
Seriennummer)*
3. Schnittstellen M+, Q, I anschließen.
4. Versorgungsspannung U
5. Versorgungsspannung U
6. Parametrierung und Inbetriebnahme
(via Bender Connect App oder COMTRAXX®-Gateway)
– Schnittstellen parametrieren (Details: siehe Handbuch).
Die Schnittstellenparameter von Gateway und
RCMS410 müssen aufeinander abgeglichen werden.
– Für jeden Kanal muss eine Funktion festgelegt werden!
Nicht verwendete Kanäle müssen zwangsläufig aus-
geschaltet werden.
– Ansprechwerte einstellen je nach Schutzziel und/oder
vorhandenen Ableitströmen (Preset-Funktion siehe
Handbuch).
– Funktion prüfen (manueller TEST mit der T/R-Taste).
Technische Daten
Versorgungsspannung
Versorgungsspannung U ................................................................................DC 24 V
s
Toleranz von U ..................................................................................... -30...+25 %
s
Schutzklasse Netzteil ..................................................................................... 2 oder 3
Eigenverbrauch .................................................................................................≤ 2 W
Messstromwandler-Serien
Typ A ......................................................................................CTAC, CTAS, W, WR, WS
Typ F ................................................................................................................... CTAC
Typ B/B+ .........................................................................................CTUB-CTBC, CTBS
AL1
AL2
Ch 1...4
Ch 1...4
Ch 1...4
(DC 24 V) anschließen.
S
zuschalten.
S
LED
ON
+ AL1
+
AL2
+
ON
First steps
1. Connect measuring current transformers CT1...4.
2. Connect Modbus RTU (RS-485) to a Modbus RTU-capable
gateway. For an overview of the Modbus registers, see the
manual. ()* = factory setting
– Baud rate: max 115.2 kbits/s (19.2 kbits/s)*
– Parity: even, no, odd (even)*
– Stop bits: 1/2/auto (auto)*
– Device address: 1...247 (100 + last two digits of the serial
number)*
3. Connect Interfaces M+, Q, I.
4. Connect supply voltage U
5. Switch on supply voltage U
6. Parameterisation and commissioning
(via Bender Connect App or COMTRAXX® gateway)
– Parameterise interfaces (details: see manual). The inter-
face parameters of the gateway and RCMS410 must be
synchronised.
– A function must be defined for each channel!
Channels that are not used must necessarily be
switched off.
– Set response values depending on the protection goal
and/or existing leakage currents (preset function see
manual).
– Check function (manual TEST with the T/R button).
Technical data
Supply voltage
Supply voltage U
Tolerance U .......................................................................................... -30...+25 %
s
Protection class power supply ............................................................................2 or 3
Power consumption ..........................................................................................≤ 2 W
Measuring current transformer series
Type A ....................................................................................CTAC, CTAS, W, WR, WS
Type F ................................................................................................................. CTAC
Type B/B+ .......................................................................................CTUB-CTBC, CTBS
RCMS410_D00424_04_Q_DEEN /03.2025
LINETRAXX® SmartDetect RCMS410
Operating status
Status LED: Start phase/Normal operation (fault-free state)
Addressing for Modbus (see T/R button, details see manual)
Connection error of the measuring CT
Device error, reversible
Device error, irreversible; replacement of the device required
NFC active (deactivates automatically after 5 minutes)
Prewarning: I > I
Δ Δn1
Main alarm: I > I
Δ Δn2
I > I
Δ Δn1
Measuring
I > I
channel LED
Δ Δn2
CT 1...4
Connection error of the measuring CT
(DC 24 V).
S
S .
............................................................................................DC 24 V
s
3
