LINETRAXX® SmartDetect RCMS410

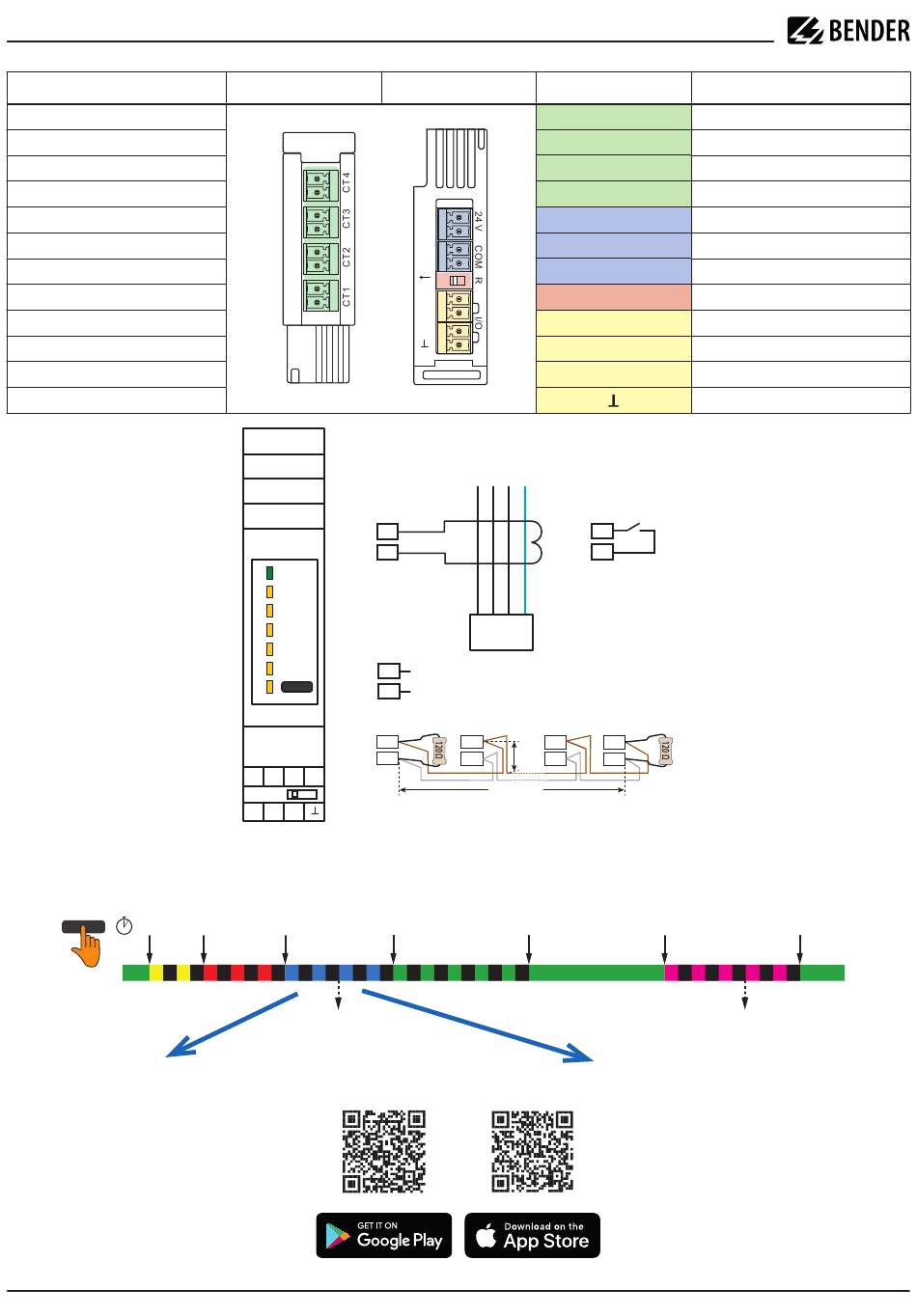

Anschluss
Messstromwandler CT4
Messstromwandler CT3
Messstromwandler CT2
Messstromwandler CT1
= +DC 24 V
U
S
RS-485 A - Modbus RTU
RS-485 B - Modbus RTU
Terminierung RS-485-Schnittstelle
Multifuntionaler Ausgang
Digitaler Ein-/Ausgang
Digitaleingang
Masse
i
Bei mehreren Bus­Teil neh­
mern mit separaten Netz­
teilen ist auf Berührungs­
sicherheit zu achten, weil
der max. zulässige Gesamt­
Ableitstrom von 0,5 mA über­
schritten werden kann.
i
Terminierung RS-485-Bus:
Die Busleitung muss an bei­
den Enden mit Widerständen
(120 Ω, > 0,25 W) abgeschlos­
sen (terminiert) werden. Ein
Abschluss widerstand ist im
Gerät verbaut und kann mit
dem DIP­Schalter an der
Gehäuse unterseite aktiviert
bzw. deaktiviert werden.
Test- und Resettaste T/R
Aktiviert unterschiedliche Betriebsmodi:
1 s
T / R
RESET
NFC
NFC-Modus
Über die NFC-Schnittstelle kann das
1,5 s
RCMS410 sowohl im bestromten als auch
im unbestromten Zustand parametriert
werden. Diese Funktion steht nur über
die Bender Connect App zur Verfügung.
Die NFC-Schnittstelle wird im bestromten
Zustand mithilfe der T/R-Taste für max.
5 Minuten aktiviert, im unbestromten
Zustand ist sie hingegen immer aktiv.
2 RCMS410_D00424_04_Q_DEEN /03.2025
Oben/Top
S1
S2
S1
S2
S1
S2
S1
S2
S1
CT4
S2
S1
CT3
S2
S1
CT2
S2
S1
CT1
S2
RCMS410
R
+ – A B
R
M+ Q I
3 s 6 s
TEST NFC
ON | OFF
(max. 300 s)
Unten/Bottom
+
–
A
B
ON
M+
Q
I
S1/S2: CT
L1 L2 L3 N
S1 (k)
S1
CT1...4
S2
S2 (l)
Verbraucher
Load
+
DC 24 V
–
A
A
A
max.
B B
1 m
B
RS-485
max. 1200 m
Test and reset button T/R
Activates different operating modes:
10 s 15 s
ADDR
Bender Connect App
Klemme/Terminal
S1, S2 (CT4) Measuring current transformer CT4
S1, S2 (CT3) Measuring current transformer CT3
S1, S2 (CT2) Measuring current transformer CT2
S1, S2 (CT1) Measuring current transformer CT1
+, – = +DC 24 V
U
S
A RS-485 A - Modbus RTU
B RS-485 B - Modbus RTU
ON (R) Termination RS-485 interface
M+ Multifunctional output
Q Digital input/output
I Digital input
Ground
i
S1/S2: DI
If there are several devices
with their own power supply
units on the bus, protection
against direct contact shall
S1
be ensured, as the maxi­
S2
mum permissible total lea­
kage current of 0.5 mA can
be exceeded.
i
RS-485 bus termination:
The bus line must be ter­
minated at both ends with
resistors (120 Ω, > 0.25 W).
A terminating resistor is in­
stalled in the device and
A A
can be enabled or disabled
B B
with the DIP switch at the
underside of the housing.
20 s
PROTECT
NFC mode
Via the NFC interface, the RCMS410 can
be parameterised in both energised and
de-energised state. This function is only
available via the Bender Connect app.
The NFC interface is activated via the
T/R button for a maximum of 5 minutes
when the device is powered, but it is
always active when the power is off.
Connection
25 s
ON | OFF
