1

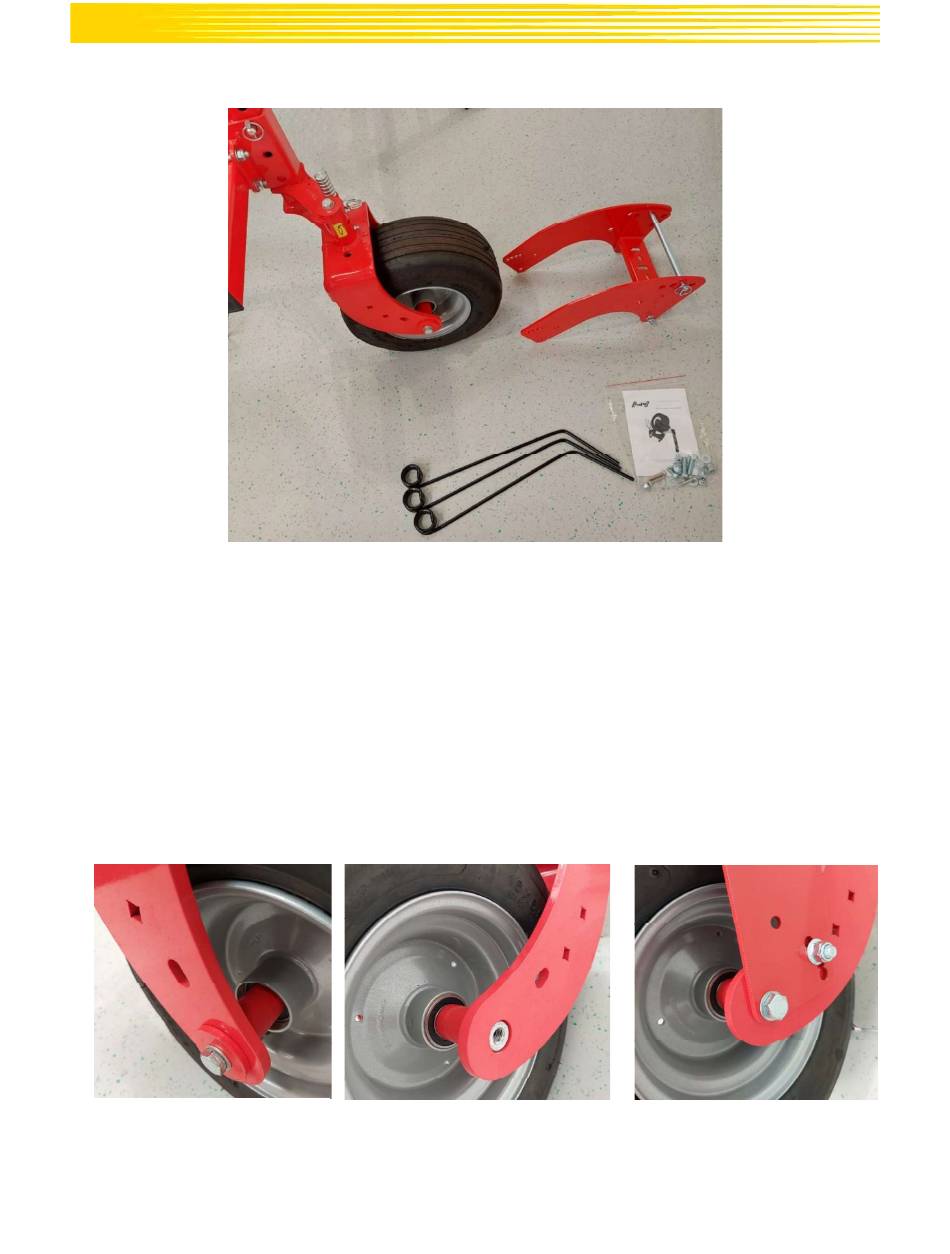

LIEFERUMFANG
2
MONTAGEANLEITUNG
Der Tastradstriegel wird links und rechts mit einer M12 Sechskantschraube an der Achse des
Tastrades fixiert, dazu werden die bereits am Rad vorhandenen Schrauben samt M12
Unterlegscheiben verwendet. Diese müssen somit zunächst herausgeschraubt werden und die
roten Blechprofil Scheiben entfernt werden, diese wird nicht mehr benötigt. Es empfiehlt sich die
Tasträder auszuheben, sodass kein Druck auf ihnen lastet. Es kann sein, dass nach der
Demontage der ersten Schraube, die ganze Achse herausgenommen werden muss, um auch die
zweite Schraube aus der Achse drehen zu können.
Abbildung 1: Tastradachse ohne Striegel
2
Abbildung 2: Schraube und Scheibe
demontiert
Abbildung 3: Striegel am Tastrad montiert
