Esquema de conexión eléctrica de la centralita 24v
Cod.4WCE4C03044A
La centralita presenta 4 elementos de conexión, 2 para el motor y 2 para la batería. La conexión se realiza mediante dos
cables eléctricos, uno de los cuales está dirigido al motor de la cubierta mientras que el otro al circuito de alimentación.
Ambos cables deben pasar a través de dos prensaestopas (pg16) ya presentes en la tapa (3) lateral

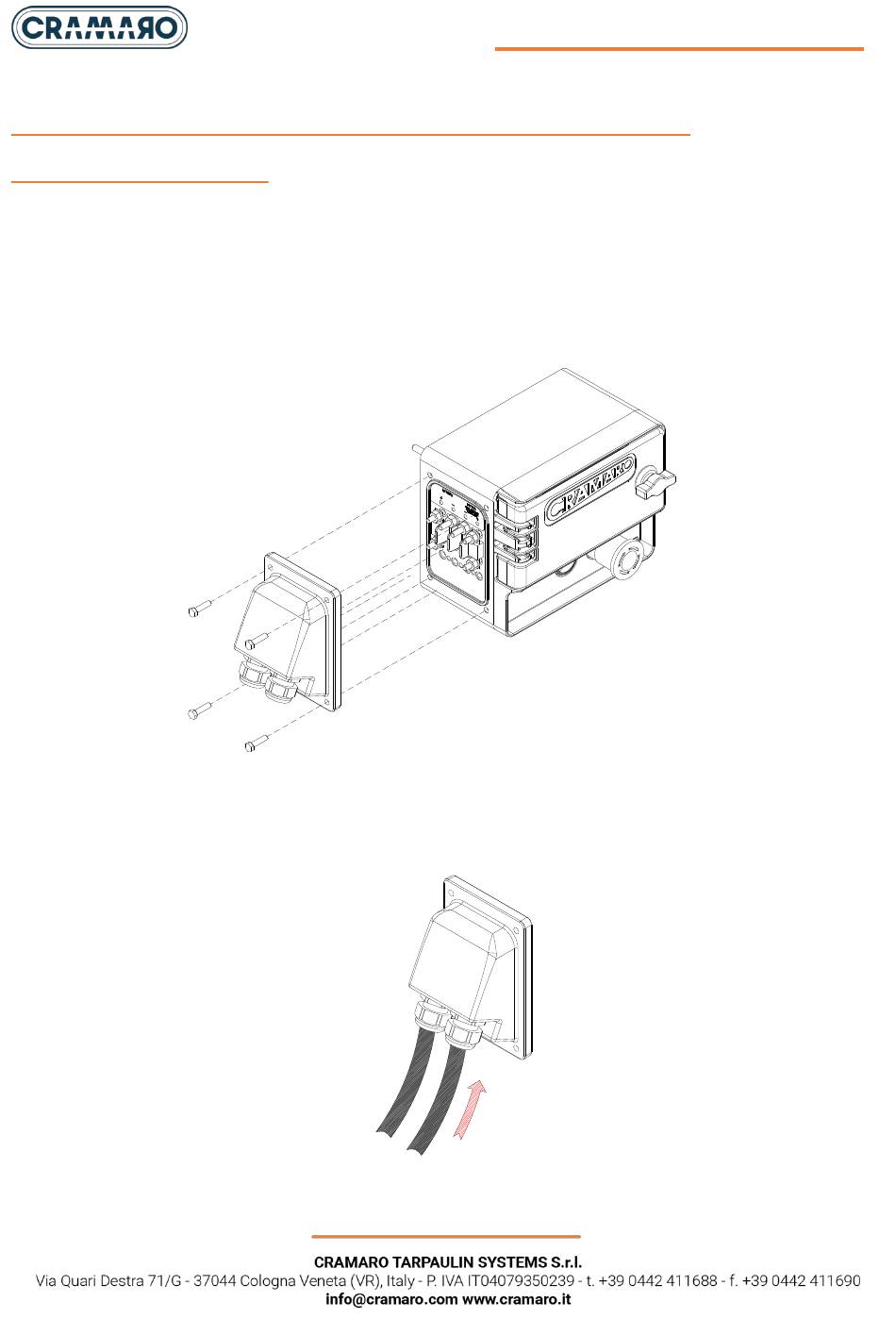

1. Abra la tapa (3) lateral.
Fig.10
2. Pase el cable (después de haberlo cortado a medida) en los dos prensaestopas (pg16) presentes en la tapa.
Fig.11
CENTRALITA DE MANDO
