Anschlussplan Steuereinheit 8-polig 24v
Die "8-POLIG" genannte Steuereinheit ergänzt die STANDARD Version mit folgenden zusätzlichen Funktionen:
-
AUTOMATISCHE ÖFFNUNG (Fahrzeit ist vorprogrammiert auf 7Sek.)
-
FAHRERHAUSBEDIENUNG
-
STEUERUNG FÜR RÜTTLER / VIBRATOR
In diesem Fall befindet sich unter der seitlichen Abdeckkappe (3), zusätzlich zu den 2 Standard-Kabelverschraubungen
(PG16) für die Stromversorgung und den Motor, Platz für 3 Kabelverschraubungen (PG7), die für die oben angegebenen
Funktionen bestimmt sind.
1.
Abschrauben der seitlichen Abdeckkappe (3)

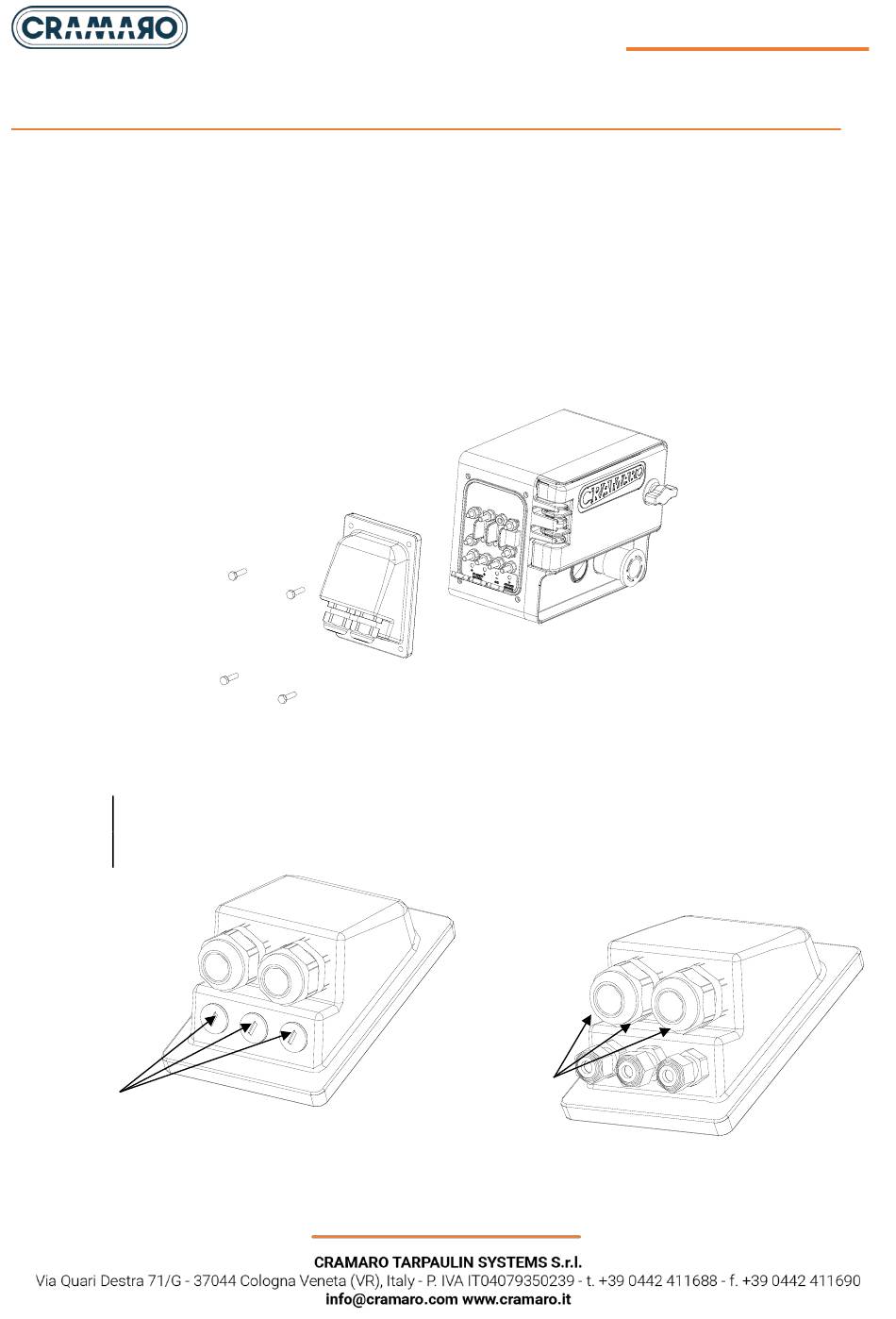

Abb. 17
2.
Die in Abb. 18 dargestellten Blindverschraubungen entfernen und die Kabelverschraubungen (PG7)
festschrauben.
ACHTUNG: nur die Blindverschraubung(en) entfernen, die für die benötigte(n)
Funktion(en) benötigt werden.
Abb. 18
Blindverschraubungen
Cod. 4WCE4C03045A
Pressacavi
129
STEUEREINHEIT
