Schema collegamento elettrico centralina full optional
Cod. 4WCE4C03045A
La centralina denominata " FULL OPTIONAL " integra quella STANDARD con i seguenti comandi aggiuntivi:
- apertura parziale (temporizzata)
- comando in cabina
- comando per vibratore
In questo caso nel coperchio (3) laterale oltre ad esserci i soliti 2 pressacavi (pg16) per alimentazione e motore, ci sono
anche altre 3 sedi per l'inserimento di 3 pressacavi (pg7) aggiuntivi e destinati ai comandi sopra citati.
1. Aprire il coperchio (3) laterale

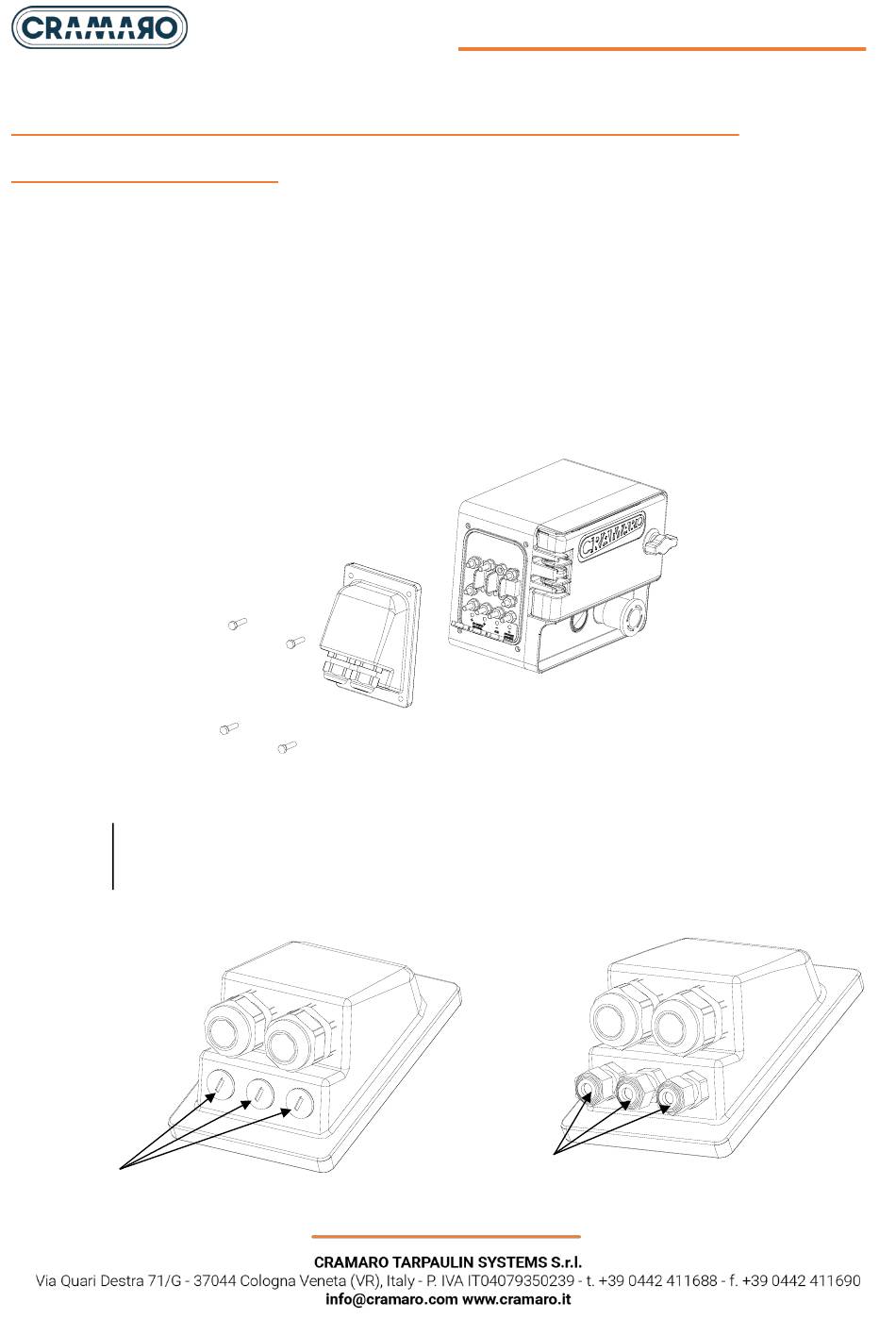

Fig. 17
2. Togliere il tappo indicato in figura 18 ed inserire al suo posto il pressacavo (pg7) in dotazione.
ATTENZIONE : togliere solo il tappo oppure i tappi che servono al collegamento oppure ai
collegamenti ausiliari da fare.
Fig. 18
Tappi
CENTRALINA DI COMANDO
Pressacavi
