Phases de montage
Unité de commande avec plaque de fixation standard

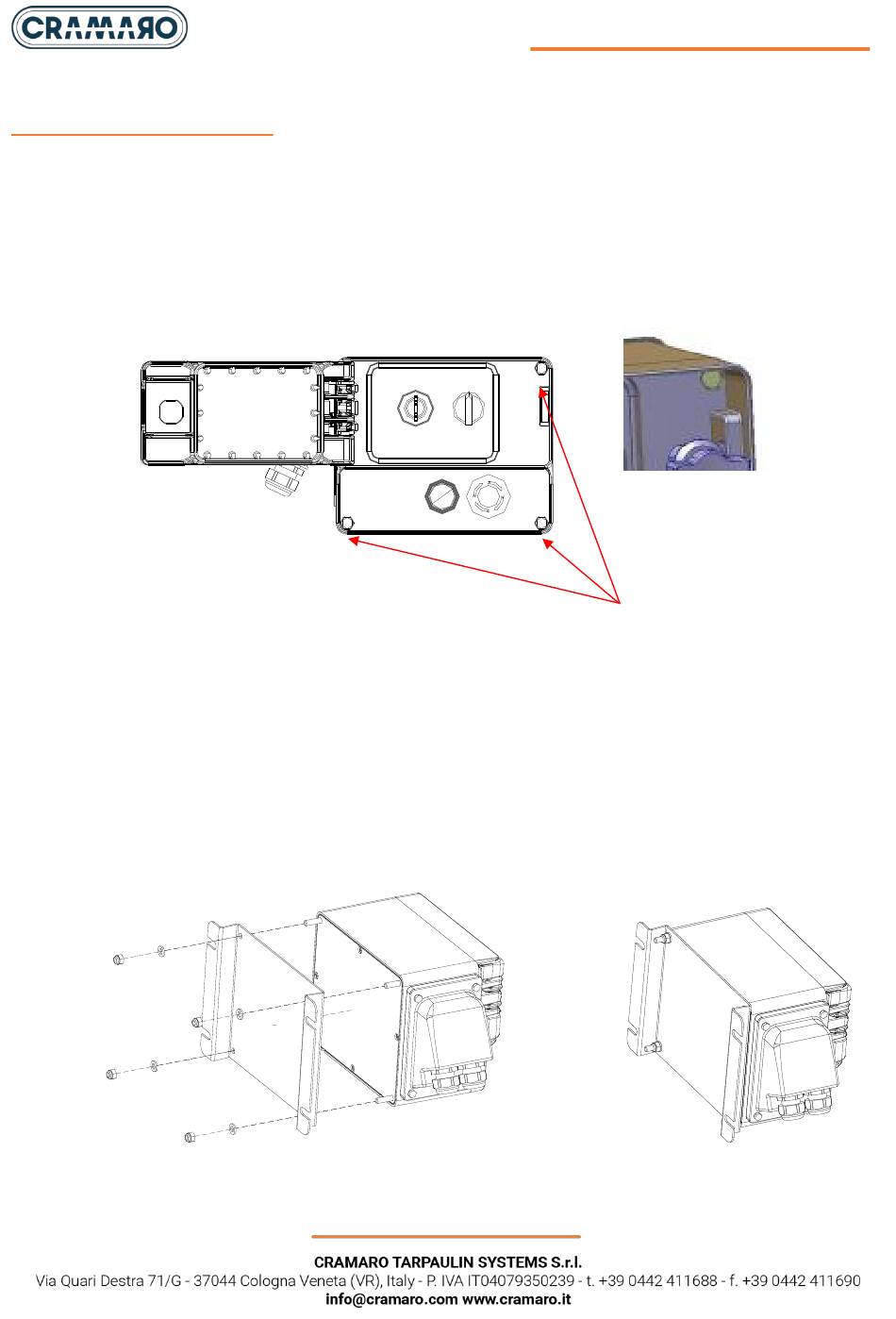

1. Après avoir fait complètement sortir la vis supérieure comme indiqué précédemment, insérer les 3 vis TH
M6x110 fournies en équipement dans les logements spécifiques prévus à l'avant de l'unité de commande
(fig.7).
Fig.7
2. Insérer les quatre vis qui sortent de l'unité de commande dans les trous présents sur la plaque de support et
effectuer le serrage avec les écrous autobloquants spécifiques, fournis en équipement (fig.8)
Le couple de serrage pour effectuer cette opération doit être de MAX 4 Nm.
Fig.8
UNITÉ DE COMMANDE
0 I UNCOVER COVER
Alloggi per VITE TE M6x110
